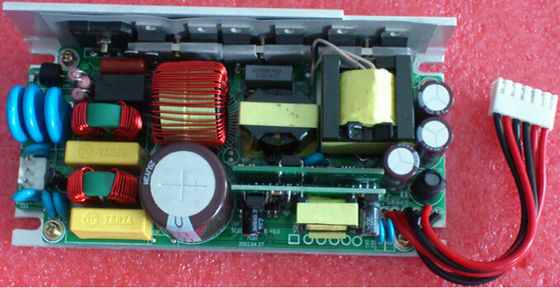

Ρεύμα-συνεχές ρεύμα παραγωγή 28V SC224-220S28 παροχών ηλεκτρικού ρεύματος 224W
Κύρια χαρακτηριστικά
Σειρά εισαγωγής εναλλασσόμενου ρεύματος: 140~300Vac
Ενιαία αποτελέσματα: 28V/8A
Υψηλή αποδοτικότητα: 88%
Κανονισμός γραμμών: ≤±3%
Κανονισμός φορτίων: ≤±3%
Χαμηλός: ≤150mV
Παράγοντας δύναμης: 95%
προστασία βραχυκυκλώματος
Παραγωγή πέρα από την τρέχουσα προστασία
Παραγωγή πέρα από την προστασία τάσης
Εισαγωγή πέρα από την προστασία τάσης
Εισαγωγή κάτω από την ανταπεργία τάσης
Σήμα λειτουργίας εναλλασσόμενου ρεύματος
Φυσικός δροσερός
RoHS υποχωρητικό
Φλόγα-flame-retarded UL94V-0 εκτίμηση
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Εκτιμημένη τάση εισαγωγής
|
200
|
220
|
240
|
Vac
|
|
|
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος
|
140
|
|
300
|
Vac
|
|
|
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος
|
|
50/60
|
|
Hz
|
|
|
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος
|
47
|
|
63
|
Hz
|
|
|
Μέγιστο ρεύμα εισαγωγής
|
|
|
2.5
|
Α
|
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο
|
|
Ρεύμα εισροής εισαγωγής
|
|
|
30
|
Α
|
Μέγιστη τάση εισαγωγής, 25℃, πρώτη έναρξη
|
|
Αποδοτικότητα
|
Εισαγωγή εναλλασσόμενου ρεύματος
|
|
88
|
|
%
|
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο
|
|
Παράγοντας δύναμης
|
95
|
|
|
%
|
|
| |
|
|
|
|
|
|
Χαρακτηριστικά παραγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Σειρά τάσης παραγωγής
|
28V
|
27.5
|
28
|
28.5
|
Vdc
|
|
|
Σειρά ρευμάτων παραγωγής
|
28V
|
0
|
|
8
|
Α
|
|
|
Κανονισμός γραμμών
|
|
|
±3
|
%
|
|
|
Κανονισμός φορτίων
|
|
|
±3
|
%
|
|
|
Κανονισμός θερμοκρασίας
|
|
±0.02
|
|
%/°C
|
Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
|
|
Κυματισμός & θόρυβος
|
28V
|
|
|
150
|
MV
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
|
|
Δυναμική απάντηση
|
Απόκλιση
|
|
|
±5
|
%
|
25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 1A/us
|
|
Εγκαθιστώντας χρόνος
|
|
|
500
|
εμείς
|
|
Διεγερτικός χρόνος ανόδου
|
|
|
50
|
κα
|
Πλήρες φορτίο, 10%~90% Vout
|
|
Διεγερτικός χρόνος καθυστέρησης
|
|
|
8
|
s
|
220Vac, πλήρες φορτίο
|
|
Η τάση παραγωγής υπερανυψώνει
|
|
|
±5
|
%
|
|
|
Ικανότητα παραγωγής
|
|
|
3000
|
μF
|
|
Χαρακτηριστικά προστασίας
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Εισαγωγή κάτω από την κλειδαριά τάσης έξω
|
Διεγερτικό κατώτατο όριο τάσης
|
130
|
|
145
|
Vac
|
|
|
Κατώτατο όριο τάσης διακοπών
|
115
|
|
130
|
Vac
|
|
|
Εισαγωγή πέρα από την προστασία τάσης
|
Προστατεύστε την τάση
|
300
|
|
320
|
Vac
|
|
|
Τάση αποκατάστασης
|
280
|
|
300
|
Vac
|
|
|
Παραγωγή πέρα από την προστασία τάσης
|
32
|
|
35
|
Vdc
|
Λόξιγκας
|
|
Παραγωγή πέρα από την προστασία φορτίων
|
9
|
|
12
|
Α
|
Λόξιγκας
|
|
Προστασία βραχυκυκλώματος
|
|
|
10
|
mΩ
|
Λόξιγκας
|
Γενικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
MTBF
|
250
|
|
|
KHrs
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, 25℃
|
|
Βάρος
|
|
|
1000
|
γ
|
|
Περιβαλλοντικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Λειτουργούσα θερμοκρασία
|
-40
|
|
+85
|
℃
|
|
|
Θερμοκρασία αποθήκευσης
|
-40
|
|
+85
|
℃
|
|
|
Σχετική υγρασία
|
10
|
|
95
|
%
|
|
|
Υγρασία αποθήκευσης
|
105
|
|
93
|
%
|
|
|
Ύψος
|
|
|
3000
|
μ
|
|
|
Ατμοσφαιρική πίεση
|
70K
|
|
106K
|
PA
|
|
Χαρακτηριστικά ασφάλειας
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Τάση απομόνωσης
|
Εισαγωγή στην παραγωγή
|
1500
|
|
|
Vac
|
10mA/1min, καμία να σχηματίσει τόξο και διακοπή
|
|
Εισαγωγή στο έδαφος
|
1500
|
|
|
Vac
|
|
Παραγωγή στο έδαφος
|
500
|
|
|
Vdc
|
10mA/1min, καμία να σχηματίσει τόξο και διακοπή
|
|
Αντίσταση απομόνωσης
|
Εισαγωγή στην παραγωγή
|
10
|
|
|
MΩ
|
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90%
|
|
Εισαγωγή στο έδαφος
|
10
|
|
|
|
Παραγωγή στο έδαφος
|
10
|
|
|
Σήμα και διακόπτης
|
Στοιχείο
|
Λειτουργίες
|
Σημειώσεις
|
|
Παραγωγή κάτω από το συναγερμό τάσης
|
Η παραγωγή κάτω από το συναγερμό τάσης γυρίζει στη λογική υψηλή (5V±0.2V) όταν πτώση τάσης παραγωγής σε 90%
|
Λογική υψηλή όταν ανώμαλος όρος,
Λογική χαμηλή κατά να λειτουργήσει καλά
|
|
Σήμα εισαγωγής
|
Φως επάνω κατά να λειτουργήσει καλά, φως μακριά κατά τη λειτουργία ανώμαλη
|
Φ3 πράσινο φως
|
|
Σήμα παραγωγής
|
Φως επάνω κατά να λειτουργήσει καλά, φως μακριά ή αναλαμπή κατά τη λειτουργία ανώμαλη
|
Φ3 πράσινο φως
|
Χαρακτηριστικά EMC
|
Στοιχείο
|
Πρότυπα
|
Όροι
|
Σημειώσεις
|
|
CE
|
EN55022
|
Κατηγορία Ψ
|
Δοκιμή συστημάτων περασμάτων
|
|
ΕΠΑΝ
|
EN55022
|
Κατηγορία Ψ
|
Δοκιμή συστημάτων περασμάτων
|
|
Αρμονικός
|
En61000-3-2
|
Απαιτήσεις λαμπτήρων τύπων Γ
|
Κριτήριο Β
|
|
Διακυμάνσεις και τρεμούλιασμα τάσης
|
En61000-3
|
Απαιτήσεις εξοπλισμών κατηγορίας Α
|
Κριτήριο Β
|
|
Κύμα
|
En61000-4-5
|
Διαφορικός τρόπος ±2KV, κοινό mode±4KV
|
Κριτήριο Β
|
|
ΕΜΒΥΘΙΣΗ
|
En61000-4-11
EN55024
|
Εμβύθιση τάσης 0%Ut, 10ms
|
Κριτήριο Β, δοκιμή στη φάση 0, 90, 180 και 270
|
|
Εμβύθιση τάσης σε 40%Ut, 20ms
|
|
Εμβύθιση τάσης σε 70%Ut, 50ms
|
|
ESD
|
Απαλλαγή αέρα
|
En61000-4-2
|
±8KV
|
Κριτήριο Β
|
|
Απαλλαγή επαφών
|
En61000-4-2
|
±4KV
|
Κριτήριο Β
|
Σημειώσεις:
Κριτήριο Α: Κανονική απόδοση κατά τη διάρκεια και μετά από της δοκιμής.
Κριτήριο Β: Η χαμηλής τάσης προστασία ή η αναστοιχειοθέτηση δεν επιτρέπεται. Η προσωρινή διακύμανση τάσης παραγωγής παύει αφότου παύουν οι διαταραχές, και από τις οποίες το EUT ανακτεί την κανονική απόδοσή του αυτόματα. Κατά τη διάρκεια της δοκιμής συστημάτων, η διακύμανση ή η αναστοιχειοθέτηση τάσης παραγωγής δεν επιτρέπεται επίσης.
Κριτήριο Γ: Η προσωρινή απώλεια παραγωγής επιτρέπεται, αλλά το υλικό δεν μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του αυτόματα ή την επέμβαση χειριστών.
Κριτήριο Ρ: Η απώλεια παραγωγής που δεν είναι ανακτήσιμη επιτρέπεται. Το αρχικό προστατευτικό συστατικό (θρυαλλίδα) μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του μετά από αντικαθιστά το χαλασμένο συστατικό.
Περιβαλλοντικά προσόντα
|
Παράμετρος
|
Σημειώσεις
|
|
Δόνηση
|
Φάσμα συχνότητας: 5-20Hz, +3dB/otc 20-80Hz, 0.04g2/Hz 80-500Hz, -3dB/ot γ X.Y.Z άξονες, 30min/axis
|
|
Μηχανικός κλονισμός
|
Κύμα μισό-ημιτόνου, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
Συμμόρφωση προτύπων
|
Πρότυπα
|
Σημειώσεις
|
|
UL/UL60950
|
|
|
EN60950
|
|
Φυσικές πληροφορίες
Μηχανική περίληψη
Length×width×heigth: 127.0×84.5×35.0 (χιλ.), 5×3.33×1.38 (ίντσα),
Προσδιορισμοί συνδετήρων
Συνδετήρας εισαγωγής: VH3.96mm-3PIN
|
Καρφώστε το αριθ.
|
Όνομα
|
Λειτουργία
|
|
1
|
Λ
|
|
|
2
|
Ν
|
|
|
3
|
PE
|
|
Συνδετήρας παραγωγής: VH3.96mm-6PIN, γρήγορη πλάτη,
Καλώδια παραγωγής: UL1015 18#, 105℃, 600V
|
Καρφώστε το αριθ.
|
Όνομα
|
Λειτουργία
|
|
1
|
+28V
|
Κόκκινος
|
|
2
|
+28V
|
Κόκκινος
|
|
3
|
GND
|
Μαύρος
|
|
4
|
GND
|
Μαύρος
|
|
5
|
LOS_PWR+
|
Παραγωγή κάτω από το θετικό συναγερμών τάσης (κόκκινο)
|
|
6
|
LOS_PWR-
|
Παραγωγή κάτω από το θετικό συναγερμών τάσης (μαύρο)
|
