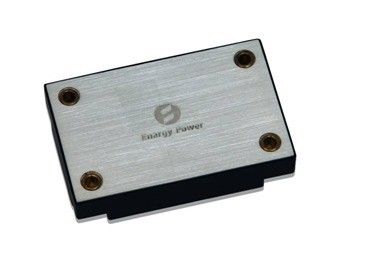

Βιομηχανική παραγωγή 24V/1.25A xx30-24s24-PEC παροχής ηλεκτρικού ρεύματος 30W
Κύρια χαρακτηριστικά
Δύναμη παραγωγής: 30W
Ευρεία σειρά εισαγωγής: 18-36VDC
Υψηλή αποδοτικότητα μετατροπής: Μέχρι 92%
Κανονισμός γραμμών σε ±1%
Κανονισμός φορτίων σε ±1%
Σταθερή λειτουργούσα συχνότητα
Τάση απομόνωσης: 1,500V
Επιτρέψτε (το On/Off) έλεγχο
Προστασία υπερφόρτωσης παραγωγής
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Προστασία πέρα-θερμοκρασίας
Ανταπεργία κάτω από-τάσης εισαγωγής
Περιποίηση τάσης παραγωγής: ±10% Vout
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
·Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων.
Απόλυτες μέγιστες εκτιμήσεις
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Τάση απομόνωσης
|
|
|
1500
|
Vdc
|
Εισαγωγή στην παραγωγή
|
|
Λειτουργούσα θερμοκρασία
|
-40
|
|
+100
|
℃
|
|
|
Θερμοκρασία αποθήκευσης
|
-55
|
|
+125
|
℃
|
|
Χαρακτηριστικά εισαγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Σειρά τάσης εισαγωγής
|
18
|
24
|
36
|
Vdc
|
Συνεχής
|
|
Ανταπεργία κάτω από-τάσης
|
15.5
|
|
16.8
|
Vdc
|
Μισό φορτίο
|
|
16.9
|
|
17.8
|
Vdc
|
Μισό φορτίο
|
|
Μέγιστο ρεύμα εισαγωγής
|
|
|
2.0
|
Α
|
Πλήρες φορτίο, 18V εισαγωγή
|
|
Αποδοτικότητα
|
91
|
|
|
%
|
Πλήρες φορτίο
|
|
Συστήστε την εξωτερική ικανότητα εισαγωγής
|
|
100
|
|
uF
|
Χαρακτηριστικό ESR 0.1-0.2Ω
|
Χαρακτηριστικά παραγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Καθορισμένο σημείο τάσης παραγωγής
|
|
24.00
|
|
|
Ονομαστική εισαγωγή Κανένα φορτίο 25℃
|
|
Σειρά τάσης παραγωγής
|
23.76
|
|
24.24
|
Vdc
|
|
|
Σειρά ρευμάτων παραγωγής
|
0.1
|
|
1.25
|
Α
|
|
|
Κανονισμός γραμμών
|
|
±1
|
|
%
|
Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
|
|
Κανονισμός φορτίων
|
|
±1
|
|
%
|
Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
|
|
Τρέχον όριο
|
0.1
|
|
1.25
|
Α
|
Τάση 95% παραγωγής ονομαστικού
|
|
Κυματισμός (RMS)
|
|
50
|
|
MV
|
Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ
|
|
Θόρυβος (κορυφής-σε-κορυφή)
|
|
150
|
|
MV
|
|
Μέγιστη παραγωγή ΚΑΠ.
|
|
|
1500
|
μF
|
Ονομαστική εισαγωγή πλήρες φορτίο
|
|
Περιποίηση τάσης παραγωγής
|
|
|
±10
|
%
|
Ονομαστική εισαγωγή πλήρες φορτίο 25°C
|
Χαρακτηριστικά δυναμικής απάντησης
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Αλλαγή στο ρεύμα παραγωγής
(di/dt= 0.1A/us)
|
|
|
720
|
MV
|
50% 75% 50% Iout ανώτατο
|
|
Αλλαγή στο ρεύμα παραγωγής
(di/dt= 2.5A/us)
|
|
|
720
|
MV
|
50% 75% 50% Iout ανώτατο
|
|
Εγκαθιστώντας χρόνος
|
|
300
|
400
|
εμείς
|
Σε μέσα 1% Vout nom.
|
|
Διεγερτικός χρόνος
|
|
|
50
|
κα
|
Πλήρες φορτίο Nom Vout=90%.
|
|
Χρόνος πτώσης κλεισίματος
|
|
|
20
|
κα
|
Πλήρες φορτίο Nom Vout=10%.
|
|
Η τάση παραγωγής υπερανυψώνει
|
|
|
5
|
%
|
|
Λειτουργικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Συχνότητα μετατροπής
|
180
|
|
230
|
KHz
|
Στάδιο κανονισμού και στάδιο απομόνωσης
|
|
Περιποίηση (Pin6)
|
Δείτε στο μέρος 3.2 την περιποίηση τάσης (Pin6)
|
|
Περιποίηση τάσης παραγωγής
|
|
|
10
|
%
|
Περιποίηση επάνω, καρφίτσα περιποίησης (-) Vout.
|
|
|
|
10
|
%
|
Περιποίηση κάτω, καρφίτσα περιποίησης (+) Vout.
|
|
Επιτρέψτε (το ON/OFF) έλεγχο (Pin2)
|
Δείτε το μέρος 3.2
|
|
Επιτρέψτε το ρεύμα πηγής
|
|
|
10
|
μΑ
|
|
|
Επιτρέψτε (on-off έλεγχος) τη θετική λογική
|
1.0
|
|
15
|
Vdc
|
-έλεγχος, λογική υψηλή ή που επιπλέει
|
|
-0.5
|
|
0.3
|
Vdc
|
Από-έλεγχος, λογική χαμηλή
|
|
Προστασία βραχυκυκλώματος
|
|
|
10
|
mΩ
|
Τύπος: Τρόπος λόξιγκα, αυτόματη αποκατάσταση, αντίσταση βραχυκυκλώματος
|
Χαρακτηριστικά απομόνωσης
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Τάση απομόνωσης
|
1.500
|
|
|
Vdc
|
Εισαγωγή στην παραγωγή
|
|
1500
|
|
|
Vdc
|
Εισαγωγή στη βάση
|
|
500
|
|
|
Vdc
|
Παραγωγή στη βάση
|
|
Αντίσταση απομόνωσης
|
100
|
|
|
MΩ
|
Σε 500VDC για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
|
Περιβαλλοντικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Λειτουργούσα θερμοκρασία
|
-40
|
|
+100
|
℃
|
Εκτεταμένος, θερμοκρασία PCB βάσεων
|
|
Θερμοκρασία αποθήκευσης
|
-55
|
|
+125
|
℃
|
Περιβαλλοντικός
|
|
Υγρασία
|
20
|
|
90
|
%R.H.
|
Σχετική υγρασία, μη - που συμπυκνώνει
|
Μηχανική περίληψη
Σημειώσεις:
1. Όλες οι καρφίτσες είναι» (1.02mm) dia 0.040
2. Ανοχές: x.xx ±0.02 μέσα. (x.x ±0.5mm)
x.xxx ±0.010 μέσα. (x.xx ±0.25mm)
Προσδιορισμοί καρφιτσών
|
Καρφώστε το αριθ.
|
Όνομα
|
Λειτουργία
|
|
1
|
Επιτρέψτε
|
Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
|
|
2
|
Vin (-)
|
Αρνητική τάση εισαγωγής
|
|
3
|
Vin (+)
|
Θετική τάση εισαγωγής
|
|
4
|
Vout (+)
|
Θετική τάση παραγωγής
|
|
5
|
Vout (-)
|
Αρνητική τάση παραγωγής
|
|
6
|
Περιποίηση
|
Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής.
|
