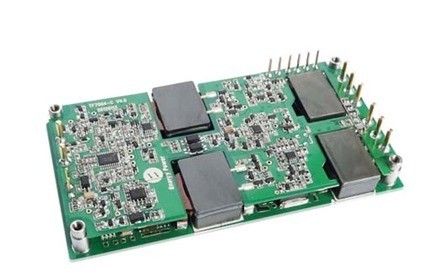

Βιομηχανική παραγωγή 30V/24A tf700-48s30-NOC παροχής ηλεκτρικού ρεύματος 700W
Κύρια χαρακτηριστικά
Δύναμη παραγωγής: 700W
Ευρεία σειρά εισαγωγής: 36-72VDC
Υψηλή αποδοτικότητα μετατροπής: Μέχρι 92%
Κανονισμός γραμμών σε ±1%
Κανονισμός φορτίων σε ±1%
Σταθερή λειτουργούσα συχνότητα
Τάση απομόνωσης: 1,500V
Επιτρέψτε (το On/Off) έλεγχο
Προστασία υπερφόρτωσης παραγωγής
Προστασία τάσης παραγωγής πέρα
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Προστασία πέρα-θερμοκρασίας
Ανταπεργία κάτω από-τάσης εισαγωγής
Φλόγα-flame-retarded UL94V-0 εκτίμηση
RoHS υποχωρητικό
Επισκόπηση προϊόντων
Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης, τον έλεγχο και τις τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων.
Χαρακτηριστικά εισαγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Σειρά τάσης εισαγωγής |
36 |
48 |
72 |
Vdc |
Συνεχής |
Μέγιστο ρεύμα εισαγωγής |
|
|
24 |
Α |
Πλήρες φορτίο, ελάχιστη εισαγωγή |
Εφεδρικό ρεύμα εισαγωγής |
|
|
0.2 |
Α |
Κανένα φορτίο |
Αποδοτικότητα |
92 |
|
|
% |
|
Συστήστε την εξωτερική ικανότητα εισαγωγής |
|
470 |
|
uF |
ESR 0.1-0.2R |
Χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Σειρά τάσης παραγωγής |
29.80 |
30.00 |
30.20 |
Vdc |
|
Σειρά ρευμάτων παραγωγής |
0 |
|
23 |
Α |
|
Κανονισμός γραμμών |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Κανονισμός φορτίων |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Τάσεων ακρίβεια |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Θόρυβος (κορυφής-σε-κορυφή) |
|
120 |
250 |
MV |
20 εύρος ζώνης MHZ. η παραγωγή με 10uF τον ηλεκτρολυτικό πυκνωτή και τον κεραμικό πυκνωτή 0.1uF στο σύνολο εκτίμησε το ρεύμα. |
Μέγιστη παραγωγή ΚΑΠ. |
1000 |
3300 |
6000 |
μF |
2000uF συστήνουν όταν ta≤-5℃ |
Περιποίηση τάσης παραγωγής |
22 |
|
30.5 |
Vdc |
Ονομαστική εισαγωγή πλήρες φορτίο 25°C |
Χαρακτηριστικά δυναμικής απάντησης
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/us) |
|
|
850 |
MV |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax ή 50% 75% 50% Iout ανώτατο |
Εγκαθιστώντας χρόνος |
|
400 |
|
εμείς |
Σε μέσα 1% Vout nom. |
Η τάση παραγωγής υπερανυψώνει |
|
|
5 |
% |
|
Λειτουργικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Συχνότητα μετατροπής |
240 |
255 |
270 |
KHz |
|
Περιποίηση τάσης παραγωγής |
|
|
30.5 |
Vdc |
Περιποίηση επάνω, καρφίτσα περιποίησης (+) Vout. |
22 |
|
|
Vdc |
Περιποίηση κάτω, καρφίτσα περιποίησης (-) Vout. |
|
Επιτρέψτε το ρεύμα πηγής |
|
|
5 |
μΑ |
|
Επιτρέψτε (on-off έλεγχος) τη θετική λογική |
3.5 |
|
15 |
Vdc |
-έλεγχος, λογική υψηλή ή που επιπλέει |
-0.3 |
|
1.5 |
Vdc |
Από-έλεγχος, λογική χαμηλή |
|
Παροχή βοηθητικού ηλεκτρικού ρεύματος |
8 |
|
15 |
Vdc |
Συνεχής πηγή current≤25mA |
Ανίχνευση θέσης εργασίας (IOG) |
|
|
|
|
Χαμηλή σύνθετη αντίσταση όταν η ενότητα είναι εντάξει, υψηλή σύνθετη αντίσταση όταν απέτυχε η ενότητα |
Ανταπεργία κάτω από-τάσης |
32.0 |
|
35.9 |
Vdc |
Διεγερτικό κατώτατο όριο |
31.0 |
|
35.0 |
Vdc |
Κλείσιμο - το κατώτατο όριο |
|
Προστασία υπερφόρτωσης |
110 |
125 |
150 |
% |
Τρέχων-τρόπος, σφυγμός από το σφυγμό τρέχον κατώτατο όριο ορίου, (φορτίο %Rated) |
Over-voltage παραγωγής προστασία |
33 |
|
36 |
Vdc |
Τρόπος λόξιγκα, αυτόματη αποκατάσταση |
Προστασία πέρα-θερμοκρασίας |
100 |
105 |
110 |
℃ |
Αυτόματος-αποκατάσταση, θερμοκρασία βάσεων palte |
|
10 |
|
℃ |
Υστέρηση |
Χαρακτηριστικά απομόνωσης
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Τάση απομόνωσης |
1500 |
|
|
Vdc |
Εισαγωγή στην παραγωγή, διαρροή current≤1mA |
1000 |
|
|
Vdc |
Εισαγωγή στο πιάτο βάσεων, διαρροή current≤1mA |
|
500 |
|
|
Vdc |
Παραγωγή στο πιάτο βάσεων, διαρροή current≤1mA |
|
Αντίσταση απομόνωσης |
10 |
|
|
MΩ |
Σε 500VDC για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90% |
Ικανότητα απομόνωσης |
|
1000 |
|
pF |
|
Γενικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Βάρος |
|
|
200 |
γ |
|
MTBF |
250.000 |
|
|
Ώρες |
|
Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
-40 |
|
85 |
℃ |
Εκτεταμένος, θερμοκρασία βάσεων palte |
Θερμοκρασία αποθήκευσης |
-55 |
|
115 |
℃ |
Περιβαλλοντικός |
Υγρασία |
20 |
|
90 |
%R.H. |
|
Προδιαγραφές λειτουργίας
Επιτρέψτε (το ON/OFF) έλεγχο (καρφίτσα 3 και Pin4):
Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (On/Off) λειτουργία είναι χρήσιμη για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω.
Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται. Ένας ανοικτός διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας.
Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα θα αποφύγουν οποια δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - καρφίτσα Vin (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα των εσωτερικών ON/OFF στοιχείων κυκλώματος.
Λογαριάστε το Α: Διάφορα κυκλώματα για την οδήγηση της ON/OFF καρφίτσας.
Σχήμα Β: Εσωτερικά ON/OFF στοιχεία κυκλώματος καρφιτσών
Τηλεπισκόπηση (καρφίτσες 7 και 8):
Η τηλεπισκόπηση επιτρέπει στο μετατροπέα για να αισθανθεί την τάση παραγωγής άμεσα στό σημείο του φορτίου και έτσι αυτόματα αντισταθμίζει τις απώλειες διανομής & επαφών αγωγών φορτίων (σχήμα Γ). Υπάρχει ένας μόλυβδος αίσθησης για κάθε τερματικό παραγωγής, οριζόμενο +Sense και - αίσθηση. Αυτοί οι μόλυβδοι φέρνουν το πολύ χαμηλό ρεύμα έναντι των μολύβδων φορτίων. Εσωτερικά ένας αντιστάτης συνδέεται μεταξύ του τερματικού αίσθησης και του τερματικού παραγωγής δύναμης. Εάν η μακρινή αίσθηση δεν χρησιμοποιείται, οι μόλυβδοι αίσθησης πρέπει να είναι στους αντίστοιχους μολύβδους παραγωγής τους (σχήμα Δ).
Την η προσοχή πρέπει να ληφθεί κατά παραγωγή των συνδέσεων παραγωγής. Εάν αποσυνδέσουν τα τερματικά παραγωγής πριν από τις γραμμές αίσθησης, το πλήρες ρεύμα φορτίων θα ρεύσει κάτω από τις γραμμές αίσθησης και θα βλάψει τους εσωτερικούς αισθαμένος αντιστάτες. Να είστε βέβαιος να τροφοδοτήσει πάντα κάτω από το μετατροπέα πρίν κάνει οποιεσδήποτε συνδέσεις παραγωγής. Η μέγιστη τάση αποζημιώσεων για την πτώση γραμμών είναι μέχρι 0.5V
Σχήμα Γ: Μακρινή σύνδεση αίσθησης
Σχήμα Δ: Μακρινή σύνδεση αίσθησης
Χαρακτηριστικά γνωρίσματα προστασίας
·Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγουν ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής αυξάνεται, πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) προτού να ανοίξει ο μετατροπέας. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών προτού να κλείσει ο μετατροπέας.
·Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου παραγωγής, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι τον όρο βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων.
·Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας. Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση στην αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι πότε η θερμοκρασία της αισθανμένης θέσης μειώνεται από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.
Μέθοδος δοκιμής
Ο κυματισμός & ο θόρυβος παραγωγής εξετάζουν:
Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας. Ο θεμελιώδης κυματισμός συχνότητας μετατροπής (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η ακίδα θορύβου μετατροπής υψηλής συχνότητας (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με το εύρος ζώνης 20 MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου.
Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση στα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου. Ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει το θόρυβο κοινός-τρόπου στη μέτρηση επίσης.
Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Ε. Μια υποδοχή ελέγχων (Tektronix, P.N. 131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.
Σχήμα Ε: Κυματισμός & εξεταστικά μέσα προτύπων θορύβου.
Μηχανική περίληψη
Προσδιορισμοί καρφιτσών
Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
1 |
Vin (-) |
Αρνητική τάση εισαγωγής |
2 |
Vin (+) |
Θετική τάση εισαγωγής |
3 |
ON/OFF- |
Αρνητικός επιτρέψτε τον έλεγχο |
4 |
ON/OFF+ |
Το θετικό επιτρέπει τον έλεγχο |
5 |
Vout+ |
Θετική τάση παραγωγής |
6 |
Vout- |
Αρνητική τάση παραγωγής |
7 |
Το s |
Αρνητική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (-) πρέπει να συνδέσει με Vout (-) |
8 |
S+ |
Θετική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (+) πρέπει να συνδέσει με Vout (+) |
9 |
ΠΕΡΙΠΟΙΗΣΗ |
Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής. |
10 |
PC |
Τρέχουσα διανομή |
11 |
IOG |
Ανίχνευση θέσης εργασίας |
12 |
AUX |
Παροχή βοηθητικού ηλεκτρικού ρεύματος |
