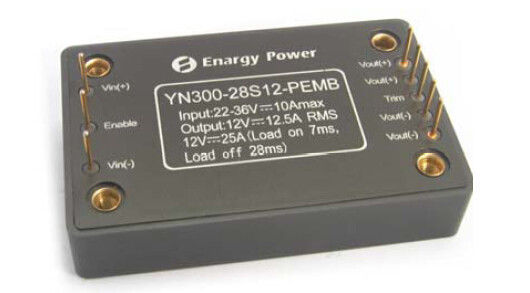

300W παραγωγή 12V yn300-28s12-PEMB ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων

Ρεύμα-συνεχές ρεύμα παραγωγή 12V yn300-28s12-PEMB μετατροπέων 300W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 150W RMS, 300W αιχμή στην αιχμή

Ευρεία σειρά εισαγωγής: 22-36Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 91%

Κανονισμός γραμμών σε ±1.0%

Κανονισμός φορτίων σε ±1.0%

Σταθερή λειτουργούσα συχνότητα

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Προστασία υπερφόρτωσης παραγωγής

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Συσκευασία: Ανοικτό πλαίσιο

Τούβλο τετάρτων: 2.32×1.49×0.45in

59×38×11.5mm

Επισκόπηση προϊόντων

Αυτοί προηγμένη χρήση δύναμη ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων. Όλα τα στοιχεία που εξετάζουν σε Ta=25oC εκτός από τον ιδιαίτερο καθορισμό.

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			45	Vdc	Συνεχής, μη-λειτουργία
			40	Vdc	Συνεχής, λειτουργία
			45	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης			2000	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-55		100	℃
Θερμοκρασία αποθήκευσης	-65		115	℃
Επιτρέψτε στην τάση Vin-	-0.5		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	22	28	36	Vdc	Συνεχής
Ανταπεργία κάτω από-τάσης		21	21.9	Vdc	Διεγερτικό κατώτατο όριο
	19.5	20.5		Vdc	Κατώτατο όριο διακοπών
Μέγιστο ρεύμα εισαγωγής			10	Α	Load=150W RMS 22Vdc εισαγωγή
Αποδοτικότητα		90		%	Σχήματα 1-2
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα		10		μΑ	Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική εισαγωγή Ικανότητα		100		μF	Χαρακτηριστικό ESR ≤0.1-0.2W

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης παραγωγής	11.88	12.00	12.12	Vdc	Ονομαστική εισαγωγή load=1A 25℃
Σειρά ρευμάτων παραγωγής	1	12.5	25.0	Α	Δυναμικό φορτίο Φορτίο επάνω Time=7mS/25A Φορτίο μακριά Time=28mS/1A 22Vdc-36Vdc εισαγωγή,
Σειρά ρευμάτων παραγωγής	1		12.5	Α	RMS
Κανονισμός γραμμών		0.5	±1.0	%	Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων		0.5	±1.0	%	Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας		±0.005	±0.02	%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Ρεύμα βραχυκυκλώματος	1		26	Α	Τάση παραγωγής <800 mV="">
Κυματισμός (RMS)		120		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ εύρος ζώνης Σχήμα 7
Θόρυβος (κορυφής-σε-κορυφή)		240		MV
Μέγιστη παραγωγή ΚΑΠ.			5000	μF	Ονομαστική εισαγωγή load=1A

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/μs)		430		MV	50% 75% 50% Iout ανώτατο Σχήμα 5
Αλλαγή στο ρεύμα παραγωγής (di/dt= 2.5A/μs)		450		MV	50% 75% 50% Iout ανώτατο Σχήμα 6
Εγκαθιστώντας χρόνος		300		μS	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος		25		κα	Πλήρες φορτίο Nom Vout=90%. Σχήμα 3
Χρόνος πτώσης κλεισίματος		5		κα	Πλήρες φορτίο Nom Vout=10%. Σχήμα 4

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	270	300	330	KHz	Στάδιο κανονισμού και στάδιο απομόνωσης
Επιτρέψτε (το ON/OFF) έλεγχο (Pin2)					Δείτε το μέρος 7.1
Επιτρέψτε την τάση Επιτρέψτε το ρεύμα πηγής			10	Vdc	Επιτρέψτε να επιπλεύσει καρφιτσών
			0.5	μΑ
Επιτρέψτε (ON-OFF έλεγχος) Θετική λογική	3.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		0.5	Vdc	Από-έλεγχος, λογική χαμηλή
Προστασία βραχυκυκλώματος			65	mΩ	Τύπος: Τρόπος λόξιγκα, μη-που κλείνει με το μάνταλο, Αυτόματος-αποκατάσταση, κατώτατο όριο, βραχυκύκλωμα Αντίσταση
Πέρα-θερμοκρασία Προστασία		105		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
		15		℃	Υστέρηση

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
	1500			Vdc	Εισαγωγή στη βάση
	500			Vdc	Παραγωγή στη βάση
Αντίσταση απομόνωσης	100			MΩ	Σε 500Vdc για να το εξετάσει όταν ατμοσφαιρικός η πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		2.4(75)		Oz (ζ)	Ανοικτό πλαίσιο
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		+100	℃	Εκτεταμένος, θερμοκρασία κρουστών βάσεων
Θερμοκρασία αποθήκευσης	-65		+115	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
UL/cUL60950
EN60950
GB4943
Δοκιμή φλογών βελόνων (IEC 695-2-2)	Δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2

5. Προδιαγραφή προσόντων

Παράμετρος	Σημειώσεις
Δόνηση	10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3
Μηχανικός κλονισμός	100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Κρύο (σε λειτουργία)	Iec60068-2-1 αγγελία
Υγρή θερμότητα	Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας	-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Περιθωριοποίηση σχεδίου	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Περιθωριοποίηση σχεδίου	Iec60068-2-20

6. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου
ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής
σε 25°C.

Σχήμα 2: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον
ρεύμα φορτίων για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή
τάση σε 25°C.

Σχήμα 3: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (100
ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
CH 1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (2V/div)

Σχήμα 4: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (40 ms/div).
CH 1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (2V/div).

Σχήμα 5: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
τρέχων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο
ΚΑΠ: 10μF, πυκνωτής τανταλίου ≤100 mΩ ESR and0. 1μF
κεραμικός πυκνωτής. CH 1: Vout (200mV/div).

Σχήμα 6: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο
ΚΑΠ: 10μF, πυκνωτής τανταλίου ≤100 mΩ ESR και 0.1μF
κεραμική ΚΑΠ. CH 1: Vout (200mV/div).

Σχήμα 7: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και
εκτιμημένο ρεύμα φορτίων (100mV/div). Ικανότητα φορτίων: 0.1μF
κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης:
20 MHZ.

7. Προδιαγραφές λειτουργίας

7.1 επιτρέψτε (το ON/OFF) έλεγχο (καρφίτσα 2)
Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (ON/OFF) λειτουργία
είναι χρήσιμος για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω.
Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται.
ο ανοικτός διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας.
Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή
μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα
αποφύγετε οποιων δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - Vin
καρφίτσα (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα των εσωτερικών ON/OFF στοιχείων κυκλώματος.

Λογαριάστε το Α: Διάφορα κυκλώματα για την οδήγηση της ON/OFF καρφίτσας.

Σχήμα Β: Εσωτερικά ON/OFF στοιχεία κυκλώματος καρφιτσών.

7.2 τηλεπισκόπηση (καρφίτσες 7 και 5)

Η τηλεπισκόπηση επιτρέπει στο μετατροπέα για να αισθανθεί την παραγωγή
τάση άμεσα στό σημείο του φορτίου και έτσι αυτόματα
αντισταθμίζει τις απώλειες διανομής & επαφών αγωγών φορτίων
(Σχήμα Γ). Υπάρχει ένας μόλυβδος αίσθησης για κάθε τερματικό παραγωγής,
οριζόμενο +Sense και - αίσθηση. Αυτοί οι μόλυβδοι φέρνουν πολύ χαμηλό
ρεύμα έναντι των μολύβδων φορτίων. Εσωτερικά ένας αντιστάτης είναι
συνδεμένος μεταξύ του τερματικού αίσθησης και του τερματικού παραγωγής δύναμης.
Εάν η μακρινή αίσθηση δεν χρησιμοποιείται, οι μόλυβδοι αίσθησης πρέπει να είναι
στους αντίστοιχους μολύβδους παραγωγής τους (σχήμα Δ).

Την η προσοχή πρέπει να ληφθεί κατά παραγωγή των συνδέσεων παραγωγής. Εάν
τα τερματικά παραγωγής πρέπει να αποσυνδέσουν πριν από τις γραμμές αίσθησης,
το πλήρες ρεύμα φορτίων θα ρεύσει κάτω από τις γραμμές αίσθησης και
βλάψτε τους εσωτερικούς αισθαμένος αντιστάτες. Να είστε βέβαιος να τροφοδοτήσει πάντα
κάτω από το μετατροπέα πρίν κάνει οποιεσδήποτε συνδέσεις παραγωγής.
Η μέγιστη τάση αποζημιώσεων για την πτώση γραμμών είναι επάνω σε to0.5V.

Σχήμα Γ: Μακρινή σύνδεση αίσθησης.

Σχήμα Δ: Η μακρινή αίσθηση δεν χρησιμοποιείται.

7.3 χαρακτηριστικά γνωρίσματα προστασίας

·Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγει
ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής είναι
η αύξηση, αυτό πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) πριν από το μετατροπέα
θα ανοίξει. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών
προτού να κλείσει ο μετατροπέας.

·Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις
η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη παραγωγή
Τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι
ο όρος βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων.
·Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας.
Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση
η αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι όταν η θερμοκρασία αισθανμένη
πτώσεις θέσης από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.

8. Χαρακτηριστικές εφαρμογή και εκτίμηση σχεδίου

8.1 εισαγμένο φιλτράρισμα

Ρεύμα-συνεχές ρεύμα οι μετατροπείς, από τη φύση, παράγουν τα σημαντικά επίπεδα
και διευθυνμένοι και ακτινοβολούντες θόρυβοι. Οι διευθυνμένοι θόρυβοι συμπεριλαμβανόμενοι
κοινός τρόπος και διαφορικοί θόρυβοι τρόπου. Ο κοινός τρόπος
ο θόρυβος συσχετίζεται άμεσα με την αποτελεσματική παρασιτική ικανότητα μεταξύ
το έδαφος αγωγών και πλαισίων εισαγωγής ενότητας δύναμης.
ο διαφορικός θόρυβος τρόπου είναι στους αγωγούς εισαγωγής. Είναι
συστημένος για να έχει κάποιο επίπεδο καταστολής της EMI στη δύναμη
ενότητα.
Ο διευθυνμένος θόρυβος στα ηλεκτροφόρα καλώδια εισαγωγής μπορεί να εμφανιστεί ως καθένα
ρεύματα θορύβου διαφορικού ή κοινός-τρόπου. Τα απαραίτητα πρότυπα
για τις διευθυνμένες εκπομπές είναι κατηγορία Α EN55022 (FCC Part15). (SeeFigure Χ).

Σχήμα Χ: Φιλτράρισμα εισαγωγής.

9. Μέθοδος δοκιμής

9.1 κυματισμός παραγωγής & δοκιμή θορύβου

Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας. Ο κυματισμός συχνότητας μετατροπής Thefundamental (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η μετατροπή υψηλής συχνότητας
η ακίδα θορύβου (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με 20
Εύρος ζώνης MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου.
Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται
άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση απέναντι
τα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου.
ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει
θόρυβος κοινός-τρόπου στη μέτρηση επίσης.
Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Ι. Μια υποδοχή ελέγχων (Tektronix, P.N.
131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.

Σχήμα Ι: Κυματισμός & εξεταστικά μέσα προτύπων θορύβου.

10. Φυσικές πληροφορίες

10.1 μηχανική περίληψη

Σημειώσεις:
1. Όλες καρφίτσες, (0.80mm) dia. (8.0mm). στάση - από τους ώμους.
2. Ανοχές: x.xx ±0.25mm. (x.x ±0.5mm)
