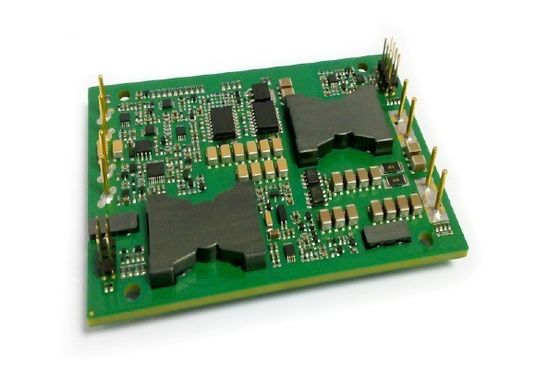

Παραγωγή 24V zg800-320s24-POC ανεφοδιασμού στρατιωτικής δύναμης 800W
Κύρια χαρακτηριστικά
Δύναμη παραγωγής: 800W
Ευρεία σειρά εισαγωγής: 180-420Vdc
Υψηλή αποδοτικότητα μετατροπής: Μέχρι 93%
Κανονισμός γραμμών σε ±0.5%
Κανονισμός φορτίων σε ±0.5%
Σταθερή λειτουργούσα συχνότητα
Τάση απομόνωσης: 1500V
Φορτίο που μοιράζεται σε 20 μονάδες
Επιτρέψτε (το ON/OFF) έλεγχο
Προστασία υπερφόρτωσης παραγωγής
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Προστασία πέρα-θερμοκρασίας
Ανταπεργία κάτω από-τάσης εισαγωγής
Περιποίηση τάσης παραγωγής: ±5%
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η ενεργός μετατροπή σφιγκτηρών υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Εισαγωγή προϊόντος
Η σειρά ZG είναι ένας ανεξάρτητα ρυθμισμένος ενιαίος μετατροπέας παραγωγής που χρησιμοποιεί το μέγεθος συσκευασίας τούβλου τετάρτων βιομηχανικά τυποποιημένων. Η πολύ υψηλή αποδοτικότητα είναι ένα αποτέλεσμα της κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας CORP τοπολογίας ENARGY που χρησιμοποιεί τη σύγχρονη διόρθωση και ένα καινοτόμο σχέδιο κατασκευής για να ελαχιστοποιήσει το διασκεδασμό θερμότητας και να επιτρέψει εξαιρετικά τις πυκνότητες υψηλής δύναμης. Η δύναμη που διαλύεται από το μετατροπέα είναι τόσο χαμηλή που ένα heatsink δεν απαιτείται, το οποίο κερδίζει κόστος, βάρος, ύψος, και προσπάθεια εφαρμογής. Όλα τα τμήματα δύναμης και ελέγχου τοποθετούνται στο πολυστρωματικό υπόστρωμα PCB με την επιφάνεια highyield τοποθετούν την τεχνολογία, με συνέπεια ένα πιό αξιόπιστο προϊόν.
1. Ηλεκτρικά χαρακτηριστικά
Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων. Όλα τα στοιχεία που εξετάζουν σε Ta=25oC εκτός από τον ιδιαίτερο καθορισμό.
1.1 απόλυτες μέγιστες εκτιμήσεις
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Τάση εισαγωγής |
|
|
430 |
Vdc |
Συνεχής, μη-λειτουργία |
|
|
420 |
Vdc |
Συνεχής, λειτουργία |
|
|
|
430 |
Vdc |
Λειτουργούσα παροδική προστασία,<100ms> |
|
Τάση απομόνωσης |
|
|
2000 |
Vdc |
Εισαγωγή στην παραγωγή |
Λειτουργούσα θερμοκρασία |
-40 |
|
100 |
℃ |
|
Θερμοκρασία αποθήκευσης |
-55 |
|
105 |
℃ |
|
Επιτρέψτε στην τάση Vin- |
-2.0 |
|
10 |
Vdc |
|
1.2 εισαγμένα χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα τάση εισαγωγής |
180 |
320 |
420 |
Vdc |
Συνεχής |
Ανταπεργία κάτω από-τάσης |
|
177 |
179 |
Vdc |
Διεγερτικό κατώτατο όριο ελάχιστο φορτίο |
125 |
150 |
|
Vdc |
Κατώτατο όριο διακοπών μισό φορτίο |
|
Μέγιστο ρεύμα εισαγωγής |
|
|
5.5 |
Α |
Πλήρες φορτίο 180Vdc εισαγωγή |
Αποδοτικότητα |
|
93 |
|
% |
Πλήρες φορτίο Τάση εισαγωγής εκτίμησης Σχήματα 1-2 |
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα |
|
20 |
|
μΑ |
Επιτρέψτε την καρφίτσα χαμηλή |
Συστήστε την εξωτερική εισαγωγή Ικανότητα |
|
100 |
|
μF |
Χαρακτηριστικό ESR 0.1-0.2Ω |
1.3 χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Καθορισμένο σημείο τάσης παραγωγής |
23.76 |
24.00 |
24.24 |
Vdc |
Ονομαστική εισαγωγή Ελάχιστο φορτίο |
Σειρά τάσης παραγωγής |
23.52 |
24.00 |
24.48 |
Vdc |
|
Σειρά ρευμάτων παραγωγής |
1 |
|
33.4 |
Α |
Υπό τον όρο θερμικό. Σχήμα 3-4 |
Κανονισμός γραμμών |
|
±0.02 |
±0.5 |
% |
Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο |
Κανονισμός φορτίων |
|
±0.02 |
±0.5 |
% |
Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή |
Κανονισμός θερμοκρασίας |
|
±0.01 |
±0.02 |
%/°C |
Πέρα από τη λειτουργούσα σειρά θερμοκρασίας |
Τρέχον όριο |
35 |
40 |
43.4 |
Α |
Τάση 95% παραγωγής ονομαστικού |
Ρεύμα βραχυκυκλώματος |
1 |
40 |
43.4 |
Α |
Τάση παραγωγής <250 mV=""> |
Κυματισμός (RMS) |
|
60 |
|
MV |
Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ εύρος ζώνης, σχήμα 9 |
Θόρυβος (κορυφής-σε-κορυφή) |
|
240 |
|
MV |
|
Μέγιστη παραγωγή ΚΑΠ. |
|
4000 |
|
μF |
Ονομαστική εισαγωγή πλήρες φορτίο |
Περιποίηση τάσης παραγωγής |
|
±5 |
|
% |
Ονομαστική εισαγωγή πλήρες φορτίο |
1.4 χαρακτηριστικά δυναμικής απάντησης
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/μs) |
|
900 |
|
MV |
Ονομαστική εισαγωγή, 50% 75% 50% Iout ανώτατο Σχήμα 7 |
Αλλαγή στο ρεύμα παραγωγής (di/dt= 2.5A/μs) |
|
1200 |
|
MV |
Ονομαστική εισαγωγή, 50% 75% 50% Iout ανώτατο Σχήμα 8 |
Εγκαθιστώντας χρόνος |
|
600 |
|
μS |
Σε μέσα 1% Vout nom. |
Διεγερτικός χρόνος |
|
20 |
|
κα |
Πλήρες φορτίο Nom Vout=90%. Σχήμα 5 |
Χρόνος πτώσης κλεισίματος |
|
300 |
|
μS |
Πλήρες φορτίο Nom Vout=10%. Σχήμα 6 |
Η τάση παραγωγής υπερανυψώνει |
|
5 |
|
% |
|
1.5 λειτουργικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Συχνότητα μετατροπής |
180 |
200 |
220 |
KHz |
Στάδιο κανονισμού και στάδιο απομόνωσης |
Περιποίηση (Pin21) |
Δείτε στο μέρος 7.4 την περιποίηση τάσης (Pin21) |
||||
Περιποίηση τάσης παραγωγής |
|
|
5 |
% |
Περιποίηση επάνω, καρφίτσα περιποίησης toVout (-) |
5 |
|
|
% |
Περιποίηση κάτω, καρφίτσα περιποίησης σε Vout (+) |
|
Επιτρέψτε (το ON/OFF) έλεγχο (Pin11) |
Δείτε το μέρος 7.1 |
||||
Επιτρέψτε την τάση Επιτρέψτε το ρεύμα πηγής |
|
2 |
|
Vdc |
Επιτρέψτε να επιπλεύσει καρφιτσών |
|
1 |
|
μΑ |
|
|
Επιτρέψτε (το ON/OFF) έλεγχο Θετική λογική |
2.5 |
|
10 |
Vdc |
-έλεγχος, λογική υψηλή ή που επιπλέει |
-0.5 |
|
0.2 |
Vdc |
Από-έλεγχος, λογική χαμηλή |
|
Τάση Vaux (pin13) |
Δείτε το μέρος 7.8 |
||||
Τάση Vaux Ρεύμα πηγής Vaux |
|
10 |
|
Vdc |
Βοηθητική τάση παραγωγής |
|
20 |
|
μΑ |
|
|
Προστασία υπερφόρτωσης |
105 |
120 |
130 |
% |
Τρέχων-τρόπος, σφυγμός από το σφυγμό ρεύμα Κατώτατο όριο ορίου, (φορτίο %Rated) |
Προστασία βραχυκυκλώματος |
|
|
65 |
mΩ |
Τύπος: Τρόπος λόξιγκα, μη-που κλείνει με το μάνταλο, Αυτόματος-αποκατάσταση, κατώτατο όριο, βραχυκύκλωμα Αντίσταση |
Πέρα-θερμοκρασία Προστασία |
|
105 |
|
℃ |
Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB |
|
15 |
|
℃ |
Υστέρηση |
1.6 χαρακτηριστικά απομόνωσης
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Τάση απομόνωσης |
1500 |
|
|
Vdc |
Εισαγωγή στην παραγωγή |
1500 |
|
|
Vdc |
Εισαγωγή στη βάση |
|
500 |
|
|
Vdc |
Παραγωγή στη βάση |
|
Αντίσταση απομόνωσης |
100 |
|
|
MΩ |
Σε 500Vdc για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90% |
Ικανότητα απομόνωσης |
|
1000 |
|
pF |
|
2. Γενικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Βάρος |
|
6.1(170) |
|
Oz (ζ) |
Τοποθετημένος σε κάψα |
(Που υπολογίζεται MTBF) |
1 |
|
|
MHrs |
TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA |
3. Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
-40 |
|
+100 |
℃ |
Εκτεταμένος, θερμοκρασία PCB βάσεων |
Θερμοκρασία αποθήκευσης |
-55 |
|
+115 |
℃ |
Περιβαλλοντικός |
Συντελεστής θερμοκρασίας |
|
|
±0.02 |
%/℃ |
|
Υγρασία |
20 |
|
95 |
%R.H. |
Σχετική υγρασία, μη - που συμπυκνώνει |
4. Συμμόρφωση προτύπων
Παράμετρος |
Σημειώσεις |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Δοκιμή φλογών βελόνων (IEC 695-2-2) |
Δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί |
IEC 61000-4-2 |
|
5. Προδιαγραφή προσόντων
Παράμετρος |
Σημειώσεις |
Δόνηση |
10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3 |
Μηχανικός κλονισμός |
100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ |
Κρύο (σε λειτουργία) |
Iec60068-2-1 αγγελία |
Υγρή θερμότητα |
Iec60068-2-67 Κύπρος |
Ανακύκλωση θερμοκρασίας |
-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι |
Δύναμη/θερμική ανακύκλωση |
Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι |
Περιθωριοποίηση σχεδίου |
Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105% |
Δοκιμή ζωής |
95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες |
Solderability |
Iec60068-2-20 |
6. Χαρακτηριστικές κύμα και καμπύλες
Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.
Σχήμα 2: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.
Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον της περιβαλλοντικής θερμοκρασίας αέρα για τα ποσοστά ροών αέρος 0 LFM μέσω 800 LFM με τον αέρα που ρέει από την καρφίτσα 1 στην καρφίτσα 4 (ονομαστική τάση εισαγωγής).
Σχήμα 4: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (800W) με τον αέρα 25°C που ρέει στο ποσοστό των 800 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την καρφίτσα 1 στην καρφίτσα 4 (ονομαστική τάση εισαγωγής).
Σχήμα 5: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (10 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. CH 1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (1V//div)
Σχήμα 6: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (400μs/div). CH 1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (1V/div).
Σχήμα 7: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (25%-50%-25% Iout (ανώτατου) dI/dt = 1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 mΩ ESR και 1μF κεραμικός πυκνωτής. CH 1: Vout (500mV/div).
Σχήμα 8: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt = 1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 30 mΩ ESR και 1μF κεραμική ΚΑΠ. CH 1: Vout (500mV/div).
Σχήμα 9: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και το εκτιμημένο ρεύμα φορτίων (100mV/div). Ικανότητα φορτίων: 1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20 MHZ.
7. Φυσικές πληροφορίες
7.1 μηχανική περίληψη
Σημειώσεις:
1. Οι καρφίτσες 1-8 είναι 0.6» (1.52mm) dia. χωρίς ώμους.
2. Καρφίτσες 9-22 είναι» (0.64mm οι) τετράγωνο 0.025.
3. Καρφίτσα 9 έως 14 που παραπέμπονται σε Vin (-). Καρφίτσα 15 έως 22 που παραπέμπονται στην αίσθηση (-).
4. Ανοχές: x.xx ±0.02 μέσα. (x.x ±0.5mm), x.xxx ±0.010 μέσα. (x.xx ±0.25mm).
7.2 προσδιορισμοί καρφιτσών
Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
1 |
Vin (+) |
Θετική τάση εισαγωγής |
2 |
Vin (+) |
Θετική τάση εισαγωγής |
3 |
Vin (-) |
Αρνητική τάση εισαγωγής |
4 |
Vin (-) |
Αρνητική τάση εισαγωγής |
5 |
Vout (-) |
Αρνητική τάση παραγωγής |
6 |
Vout (-) |
Αρνητική τάση παραγωγής |
7 |
Vout (+) |
Θετική τάση παραγωγής |
8 |
Vout (+) |
Θετική τάση παραγωγής |
9 |
Μετατόπιση φάσης |
Για να μειώσει το απεικονισμένο εισαγωγή ρεύμα κυματισμών και για να μειώσει τον παροδικό χρόνο απόκρισης φορτίων |
10 |
TSB |
Θερμικό λεωφορείο κλεισίματος |
11 |
Επιτρέψτε |
Η εισαγωγή TTL για να κλείσει το μετατροπέα ΕΠΆΝΩ και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε. |
12 |
Συγχρονισμός- |
Η λειτουργούσα συχνότητα τίθεται 200KHz και μπορεί να συγχρονιστεί από το εξωτερικό ρολόι που συνδέεται μεταξύ καρφώνει συγχρονισμός-μέσα και άλεσε (-) Vin. |
13 |
Vaux |
Βοηθητική τάση παραγωγής |
14 |
Temp. Όργανο ελέγχου |
Καμία χρήση |
15 |
Συγχρονισμός-έξω |
Αυτή η καρφίτσα περιέχει ένα σήμα ρολογιών που παραπέμπεται στην καρφίτσα αίσθησης (-). |
16 |
ORing FET Κίνηση |
Η καρφίτσα Drive FET παρέχει μια ΣΥΝΕΧΉ τάση περίπου 10V επάνω από την κύρια παραγωγή |
17 |
Φορτίο Διανομή |
Δύο ή περισσότερες ενότητες μπορούν να χρησιμοποιηθούν παράλληλα για είτε την περιττή λειτουργία είτε πρόσθετος απαιτήσεις δύναμης. |
18 |
Αγαθό δύναμης |
Η καλή καρφίτσα δύναμης δείχνει τη λειτουργούσα κατάσταση της ενότητας |
19 |
Τρέχων Όργανο ελέγχου |
Το ρεύμα παραγωγής μπορεί να μετρηθεί από αυτήν την καρφίτσα. |
20 |
Αίσθηση (-) |
Αρνητική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (-) μπορεί να συνδεθεί με Vout (-) ή να αφηθεί ανοικτό. |
21 |
Περιποίηση |
Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής. |
22 |
Αίσθηση (+) |
Θετική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (+) μπορεί να συνδεθεί με Vout (+) ή να αφηθεί ανοικτό. |
