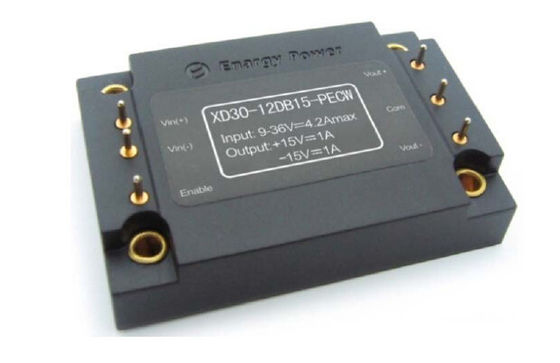

Ρεύμα-συνεχές ρεύμα παραγωγή 15V xd30-12db15-PECW μετατροπέων 30W
Χαρακτηριστικά γνωρίσματα:
Ευρεία σειρά εισαγωγής: 9-36 Β
Δύναμη παραγωγής: 30W
Υψηλή αποδοτικότητα μετατροπής: 90%
Κανονισμός γραμμών: ±1%
Κανονισμός φορτίων: ±1%
Ανταπεργία κάτω από-τάσης εισαγωγής
Over-current παραγωγής προστασία
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Over-voltage παραγωγής προστασία
Επιτρέψτε (το On/Off) έλεγχο
Τάση απομόνωσης: 1500Vdc
Επισκόπηση προϊόντων:
Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Υψηλός
η ενεργός μετατροπή σφιγκτηρών συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
1.1 απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Τάση εισαγωγής |
|
|
80 |
Vdc |
Συνεχής, μη-λειτουργία |
| |
|
40 |
Vdc |
Συνεχής, λειτουργία |
| |
|
80 |
Vdc |
Τάση ώθησης,<100ms> |
| Τάση απομόνωσης |
|
|
2000 |
Vdc |
Εισαγωγή στην παραγωγή |
| Λειτουργούσα θερμοκρασία |
-55 |
|
100 |
℃ |
Λαμβάνοντας υπόψη τη θερμοκρασία PCB |
| Θερμοκρασία αποθήκευσης |
-65 |
|
115 |
℃ |
|
| Επιτρέψτε - τάση Vin |
-2 |
|
10 |
Vdc |
|
1.2 εισαγμένα χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Λειτουργούσα σειρά τάσης εισαγωγής |
9 |
28 |
36 |
Vdc |
|
| Σειρά τάσης έναρξης |
10 |
28 |
36 |
Vdc |
|
| Ανταπεργία κάτω από-τάσης εισαγωγής |
|
8.5 |
8.9 |
Vdc |
Σημείο αποκατάστασης |
| 7.5 |
8.0 |
|
Vdc |
Προστατεύστε το σημείο |
| Μέγιστο ρεύμα εισαγωγής |
|
|
4.2 |
Α |
Vin λ., πλήρες φορτίο παραγωγής |
| Αποδοτικότητα |
|
89 |
|
% |
Εκτιμημένη εισαγωγή εκτιμημένο φορτίο |
| Διασκεδασμός, εφεδρικός |
|
|
|
W |
Κανένα φορτίο |
1.3 χαρακτηριστικά παραγωγής
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Καθορισμένο σημείο τάσης παραγωγής |
+14.85 |
+15.00 |
+15.15 |
Vdc |
+Vout |
Εκτιμημένη τάση εισαγωγής Μικρό φορτίο |
| -14.50 |
-15.00 |
-15.50 |
Vdc |
- Vout |
|
| Σειρά τάσης παραγωγής |
+14.80 |
+15.00 |
+15.20 |
Vdc |
+Vout |
|
| -14.40 |
-15.00 |
-15.60 |
Vdc |
- Vout |
|
| Σειρά ρευμάτων παραγωγής |
0.2 |
|
1.0 |
Α |
+Vout |
|
| 0.2 |
|
1.0 |
Α |
- Vout |
|
| Κανονισμός τάσης |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Κανονισμός φορτίων |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
|
Over-current παραγωγής
προστασία
|
|
1.2 |
|
Α |
+Vout |
90% της εκτιμημένης τάσης παραγωγής |
| |
1.2 |
|
Α |
- Vout |
|
| Σύντομο ρεύμα Circui παραγωγής |
0 |
|
5.0 |
Α |
+Vout |
|
| 0 |
|
5.0 |
Α |
- Vout |
|
| RMS |
|
15 |
|
MV |
+Vout |
Ονομαστική εισαγωγή πλήρες φορτίο
20MHz, εύρος ζώνης
|
| |
15 |
|
MV |
- Vout |
| Κορυφής-σε-κορυφή |
|
70 |
|
MV |
+Vout |
| |
70 |
|
MV |
- Vout |
|
Χωρητικό φορτίο από
μηχανή
|
|
|
1800 |
μF |
+Vout |
|
| |
|
1800 |
μF |
- Vout |
|
1.4 χαρακτηριστικά δυναμικής απάντησης
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Αλλαγή στο ρεύμα παραγωγής |
|
400 |
|
MV |
+Vout |
Φορτίο change50%~75%~50% Ioutmax, di/dt= 0.1A/μS |
| |
450 |
|
- Vout |
| |
400 |
|
MV |
+Vout |
Φορτίο change50%~75%~50% Ioutmax, di/dt= 0.5A/μS |
| |
450 |
|
- Vout |
| Δυναμικός χρόνος αποκατάστασης |
|
|
300 |
εμείς |
|
| |
|
5 |
|
κα |
Έναρξη από το vin στην άνοδο vout σε 90% |
| |
|
|
5 |
% |
|
1.5 λειτουργικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Συχνότητα μετατροπής |
180 |
200 |
230 |
KHz |
|
| Επιτρέψτε το ρεύμα ΚΑΡΦΙΤΣΩΝ |
|
|
1 |
μΑ |
|
| Επιτρέψτε (ON/OFF) |
1 |
|
15 |
Vdc |
-έλεγχος, λογική υψηλή ή που επιπλέει |
| -0.5 |
|
0.3 |
Vdc |
Από-έλεγχος, λογική χαμηλή |
| Over-Voltage προστασία |
110 |
|
130 |
% |
Μικρό φορτίο |
| Προστασία υπερφόρτωσης |
110 |
|
|
% |
Τρέχων τρόπος, ρεύμα σφυγμού (100% εκτίμησε το φορτίο) |
| Προστασία βραχυκυκλώματος |
|
|
65 |
mΩ |
Τρόπος λόξιγκα, από την αποκατάσταση |
1.6 χαρακτηριστικά απομόνωσης
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Τάση απομόνωσης |
1500 |
|
|
Vdc |
Εισαγωγή στην παραγωγή |
| 1500 |
|
|
Vdc |
Στη βάση |
| 500 |
|
|
Vdc |
Έξω στη βάση |
| Αντίσταση απομόνωσης |
100 |
|
|
MΩ |
Σε 500VDC για να το εξετάσει όταν ατμοσφαιρικός
η πίεση και η ΔΕΞΙΆ είναι 90%
|
| Ικανότητα απομόνωσης |
|
1000 |
|
pF |
|
Γενικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Βάρος |
|
50 |
|
γ |
|
| MTBF |
1 |
|
|
MHrs |
TR-nwt-000332 φορτίο 80%, 300LFM,
40℃ TA
|
Περιβαλλοντικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Λειτουργούσα θερμοκρασία |
-55 |
|
100 |
℃ |
Εκτεταμένος, θερμοκρασία PCB βάσεων |
| Θερμοκρασία αποθήκευσης |
-65 |
|
115 |
℃ |
Περιβαλλοντικός |
| Συντελεστής θερμοκρασίας |
|
|
±0.02 |
%/℃ |
|
| Υγρασία |
20 |
|
95 |
%R.H. |
|
Συμμόρφωση προτύπων
| Παράμετρος |
Σημειώσεις |
| Mil-STD-704 |
|
| Mil-STD-1399 |
|
| Mil-STD-810 |
|
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| IEC 61000-4-2 |
|
5. ΚΥΜΑ ΕΡΓΑΣΙΑΣ
Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου
ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή
τάση σε 25°C.
Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής
εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τον περιβαλλοντικό αέρα
θερμοκρασίες 25°C.
Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM
μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 1 στην καρφίτσα 3
(ονομαστική τάση εισαγωγής).
Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής
και εκτιμημένο ρεύμα φορτίων (20 mV/div). Ικανότητα φορτίων:
0.1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF.
Εύρος ζώνης: 20 MHZ.
Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (30W) με τον αέρα 25°C που ρέει στο ποσοστό
200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα
από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).
Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (30W) με τον αέρα 25°C που ρέει στο ποσοστό
200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα
από την εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).
Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο)
(10 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
Ch1: Vout+ (10V/div) Ch2: Vout- (10V/div)
Ch3: ON/OFF εισαγωγή (1V/div)
Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (10 ms/div).
Ch1: Vout+ (10V/div) Ch2: Vout- (10V/div)
Ch3: ON/OFF εισαγωγή (1V/div)
Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =
0.5A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100 mΩ ESR
πυκνωτής και κεραμικός πυκνωτής 0.1μF. CH 1: Vout
(200mV/div).
Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 0.5A/μs).
Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 30 mΩ ESR και
0.1μF κεραμική ΚΑΠ. CH 1: Vout (200mV/div).
6.Physical πληροφορίες
6.1 μηχανική περίληψη
Σημειώσεις:
1. Όλες οι καρφίτσες είναι dia 1.02mm.
2. Ανοχές: x.x ±0.5mm, x.xx ±0.25mm
6.2 προσδιορισμοί καρφιτσών
| Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
| 1 |
Επιτρέψτε |
Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε. |
| 2 |
Vin (-) |
Αρνητική τάση εισαγωγής |
| 3 |
Vin (+) |
Θετική τάση εισαγωγής |
| 4 |
Vout (+) |
Θετική τάση παραγωγής |
| 5 |
COM |
Έδαφος |
| 6 |
Vout (-) |
Αρνητική τάση παραγωγής |
