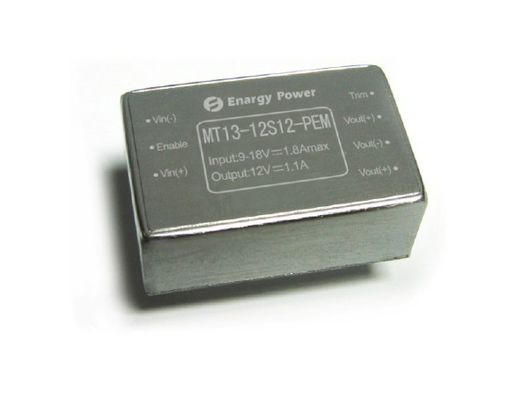

Ευρεία σειρά 9 εισαγωγής - 18V παραγωγή 12V mt13-12s12-PEM ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων 12W

Ρεύμα-συνεχές ρεύμα παραγωγή 12V mt13-12s12-PEM μετατροπέων 12W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 13W

Ευρεία σειρά εισαγωγής: 9-18Vdc

Υψηλή αποδοτικότητα μετατροπής: 90%

Κανονισμός γραμμών σε ±0.5%

Κανονισμός φορτίων σε ±1.0%

Τάση απομόνωσης: 1,500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-current παραγωγής προστασία

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής -5~+ 10% Vout

Επισκόπηση προϊόντων

Αυτοί προηγμένοι ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας στην απόδοση, την ευελιξία, την αξιοπιστία και το κόστος providethe effectivenessof ένα ώριμο τμήμα δύναμης. Η υψηλή συχνότητα ενεργό Clampswitching παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου αποδοτικότητα andhigh.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			24	Vdc	Συνεχής, μη-λειτουργία
			18	Vdc	Συνεχής, λειτουργία
			24	Vdc	Operatingtransientprotection,<100ms>
Τάση απομόνωσης			1500	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-55		100	℃
Θερμοκρασία αποθήκευσης	-65		125	℃	Περιβαλλοντική θερμοκρασία
Επιτρέψτε στην τάση Vin-	-0.5		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	9	12	18	Vdc
Ανταπεργία κάτω από-τάσης		8.6	8.8	Vdc	Σημείο αποκατάστασης
	8	8.2		Vdc	Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής			1.8	Α	Εισαγωγή Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα		88		%	Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός		0.4		W	Φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.85	12.00	12.15	Vdc	Ονομαστική εισαγωγή. Κανένα φορτίο
Σειρά τάσης παραγωγής	11.75	12.00	12.25	Vdc
Σειρά ρευμάτων παραγωγής	0.01		1.1	Α
Κανονισμός γραμμών		±0.02	±0.50	%
Κανονισμός φορτίων		±0.5	±1.00	%
Τρέχον όριο	1.18	1.45		Α	Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος				Α
Κυματισμός (RMS)		10		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ.
Θόρυβος (κορυφής-σε-κορυφή)		65		MV
Μέγιστη παραγωγή ΚΑΠ			1200	μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής		250		MV	50% 75% 50% Iout ανώτατο (di/dt=0.1A/μs).
		250		MV	50% 75% 50% Iout ανώτατο (di/dt=0.5A/μs).
Δυναμικός χρόνος αποκατάστασης		200		µS
Χρόνος ανόδου παραγωγής		50		κα	Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει		5		%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	180	200	220	KHz
Περιποίηση τάσης παραγωγής			10	% Vout	Περιποίηση επάνω
	5				Περιποίηση κάτω
Επιτρέψτε την τάση			0.5	μΑ
Επιτρέψτε (το ON/OFF) έλεγχο Θετική λογική	2.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		1.5	Vdc	Από-έλεγχος, λογική
Προστασία υπερφόρτωσης				%	Τρέχων τρόπος, Pulsecurrent (raredload 100%)
Προστασία βραχυκυκλώματος			100	mΩ	Τρόπος λόξιγκα, από την αποκατάσταση
Προστασία πέρα-θερμοκρασίας		105		℃
		90		℃	Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης			1500	Vdc	Εισαγωγή στην παραγωγή
			1500	Vdc	Στη βάση
			500	Vdc	Έξω στη βάση
Αντίσταση απομόνωσης	100			MΩ	Σε 500VDC για να το εξετάσει όταν το atmosphericpressure και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		30		Oz (ζ)
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		100	℃	Θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-65		125	℃	Περιβαλλοντική θερμοκρασία
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον loadcurrent για το ελάχιστο, ονομαστικό, και μέγιστο inputvoltage σε 25°C.

Σχήμα 2: Αποδοτικότητα στην ονομαστική τάση παραγωγής και ισχύς 60%rated εναντίον του ποσοστού ροών αέρος για τα περιβαλλοντικά airtemperatures 25°C.

Σχήμα 3: Μέγιστη παραγωγής θερμοκρασία αέρα καμπυλών vs.ambient δύναμης derating για τα ποσοστά ροών αέρος 0 LFMthrough 400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 4: Κυματισμός τάσης παραγωγής στο ονομαστικό inputvoltage και το εκτιμημένο ρεύμα φορτίων (20 mV/div). Loadcapacitance: 0.1μF κεραμικός πυκνωτής και πυκνωτής 10μFtantalum. Εύρος ζώνης: 20 MHZ.

Σχήμα 5: Η περιβαλλοντική θερμοκρασία είναι 25 ℃, theload από το φορτίο (δύναμη 13W), ο χάρτης θερμικής λήψης εικόνων.

Σχήμα 6: Διεγερτικός επιβάτης στο πλήρες φορτίο (200ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. Ch1: Vout (5V/div) Ch2: ON/OFFInput (2V/div)

Σχήμα 7: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (2 ms/div). Ch1: Vout (5V/div) Ch2: ON/OFF εισαγωγή (2V/div)

Σχήμα 8: Απάντηση τάσης παραγωγής στο ρεύμα βήμα-αλλαγής inload (50%-75%-50% Iout (ανώτατου) dI/dt =0.1A/μs). Φορτίο ΚΑΠ: 10μF, tantalumcapacitor 100mΩ ESR και 1μF κεραμικός πυκνωτής. Ch1: Vout (100mV/div).

Σχήμα 9: Η απάντηση τάσης παραγωγής βήμα-changein-περπατεί το ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt =0.25A/μs). Φορτίο ΚΑΠ: 220μF, πυκνωτής 30 mΩ ESRtantalum και 1μF κεραμική ΚΑΠ. Ch1: Vout (100mV/div)

6. Φυσικές πληροφορίες

6.1 μηχανική περίληψη

Σημειώσεις:

1. Όλες οι άλλες καρφίτσες είναι dia 0.6mm

2. Pin4 και Pin6 είναι παράλληλη σύνδεση. Ο χρήστης θα μπορούσε να επιτύχει τη λειτουργία Vout (+) εάν συνδέστε είτε την καρφίτσα δύο είτε

και οι δύο.

3. Ανοχές: x.xx±0.02 μέσα. (x.x±0.5mm) .x.xxx±0.010 μέσα. (x.xx±0.25mm)

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (-)	Αρνητική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	Vout (-)	Αρνητική τάση παραγωγής
6	Vout (+)	Θετική τάση παραγωγής
7	Περιποίηση	Περιποίηση τάσης παραγωγής
