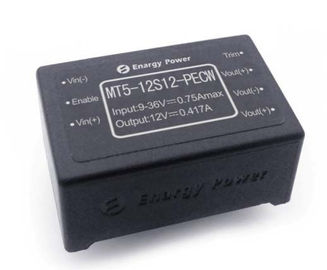

Ενότητες mt5-12s12-PECW ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων ανεφοδιασμού στρατιωτικής δύναμης υψηλής συχνότητας 5W 12V

Ενότητες mt5-12s12-PECW ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων ανεφοδιασμού στρατιωτικής δύναμης υψηλής συχνότητας 5W 12V

Γρήγορη λεπτομέρεια

Θέση προέλευσης: Κίνα

Εμπορικό σήμα: Enargy

Πρότυπος αριθμός: Mt5-12s12-PECW

Δύναμη παραγωγής: 5W

Λειτουργούσα σειρά θερμοκρασίας: -40~100℃

Σειρά τάσης εισαγωγής: 9-36Vdc

Τάση παραγωγής: 12Vdc

Αποδοτικότητα: 88%

Μέγεθος (L*W*H): 32.0*21.0*13.0mm

Όροι πληρωμής & ναυτιλίας

Ελάχιστη ποσότητα διαταγής: 1pcs

Τιμή: Διαπραγμάτευση

Χρόνος παράδοσης: Διαπραγμάτευση

Δυνατότητα ανεφοδιασμού: 1000Pcs/week

Κύρια χαρακτηριστικά

· Δύναμη παραγωγής: 5W

· Ευρεία σειρά εισαγωγής: 9-36Vdc

· Υψηλή αποδοτικότητα μετατροπής: 88%

· Κανονισμός γραμμών σε ±0.5%

· Κανονισμός φορτίων σε ±1.0%

· Τάση απομόνωσης: 1,500V

· Επιτρέψτε (το ON/OFF) έλεγχο

· Over-current παραγωγής προστασία

· Προστασία βραχυκυκλώματος τρόπου λόξιγκα

· Προστασία πέρα-θερμοκρασίας

· Ανταπεργία κάτω από-τάσης εισαγωγής

· Περιποίηση τάσης παραγωγής -8~+ 10% Vout

Επισκόπηση προϊόντων

Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης, τον έλεγχο και τις τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η ενεργός μετατροπή σφιγκτηρών υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			45	Vdc	Συνεχής, μη-λειτουργία
			36	Vdc	Συνεχής, λειτουργία
			45	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης					Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-40		100	℃	Λαμβάνοντας υπόψη τη θερμοκρασία PCB
Θερμοκρασία αποθήκευσης	-65		125	℃
Επιτρέψτε στην τάση Vin-	-0.5		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	9	12	36	Vdc
Ανταπεργία κάτω από-τάσης		8.6	8.8	Vdc	Σημείο αποκατάστασης
	8	8.2		Vdc	Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής			0.75	Α	Εισαγωγή Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα		86		%	Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός		0.7		W	Κανένα φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.85	12.00	12.15	Vdc	Ονομαστική εισαγωγή. Παραγωγή κανένα φορτίο
Σειρά τάσης παραγωγής	11.75	12.00	12.25	Vdc
Σειρά ρευμάτων παραγωγής	0.01		0.417	Α
Κανονισμός γραμμών		±0.02	±0.50	%
Κανονισμός φορτίων		±0.5	±1.0	%
Τρέχον όριο	0.45	0.55		Α	Τάση 95% παραγωγής ονομαστικού
Κυματισμός (RMS)		10		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ.
Θόρυβος (κορυφής-σε-κορυφή)		65		MV
Μέγιστη παραγωγή ΚΑΠ			1200	μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Τύπος	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής	200	MV	50% 75% 50% Iout ανώτατο (di/dt= 0.1A/µs).
	200	MV	50% 75% 50% Iout ανώτατο (di/dt= 0.25A/µs).
Δυναμικός χρόνος αποκατάστασης	200	µS
Χρόνος ανόδου παραγωγής	50	κα	Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει	5	%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	180	200	220	KHz
Περιποίηση τάσης παραγωγής			10	% Vout	Περιποίηση επάνω
	5				Περιποίηση κάτω
Επιτρέψτε την τάση			0.5	μΑ
Επιτρέψτε (τη ON/OFF) θετική λογική ελέγχου	2.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		1.5	Vdc	Από-έλεγχος, λογική χαμηλή
Προστασία υπερφόρτωσης					Τρέχων τρόπος, ρεύμα σφυγμού (100% το φορτίο)
Προστασία βραχυκυκλώματος			100	mΩ	Τρόπος λόξιγκα, από την αποκατάσταση
Προστασία πέρα-θερμοκρασίας		105		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
		90		℃	Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης			1500	Vdc	Εισαγωγή στην παραγωγή
			1500	Vdc	Στη βάση
			500	Vdc	Έξω στη βάση
Αντίσταση απομόνωσης	100			MΩ	Σε 500VDC για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		20		Oz (ζ)
(Που υπολογίζεται MTBF)	0.1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-40		100	℃	Θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-65		125	℃	Περιβαλλοντική θερμοκρασία
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.

4. Συμμόρφωση προτύπων

Mil-STD-704

Mil-STD-1399

Mil-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.

Σχήμα 2: Η αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής εκτίμησε την ισχύ εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα 25°C.

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον της περιβαλλοντικής θερμοκρασίας αέρα για τα ποσοστά ροών αέρος 0 LFM μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 3 pin1 (ονομαστική τάση εισαγωγής).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και το εκτιμημένο ρεύμα φορτίων. Ικανότητα φορτίων: 0.1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20 MHZ.

Σχήμα 5: Η περιβαλλοντική θερμοκρασία είναι 25 ℃, το φορτίο που φέρεται από το φορτίο (δύναμη 13W), ο χάρτης θερμικής λήψης εικόνων.

Σχήμα 6: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (200 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. Ch1: Vout (5V/div) Ch2: ON/OFF εισαγωγή (2V/div)

Σχήμα 7: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (2ms/div). Ch1: Vout (5V/div) Ch2: ON/OFF εισαγωγή (2V/div)

Σχήμα 8: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 mΩ ESR και 1μF κεραμικός πυκνωτής. Ch1: Vout (100mV/div).

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο ΚΑΠ: 220μF, πυκνωτής τανταλίου 30 mΩ ESR και 1μF κεραμικός πυκνωτής. Ch1: Vout (100mV/div).

6. Φυσικές πληροφορίες

6.1 μηχανική περίληψη

Σημειώσεις: 1. Όλες οι άλλες καρφίτσες είναι dia 2 0.6mm. Pin4 και Pin6 είναι παράλληλη σύνδεση. Ο χρήστης θα μπορούσε να επιτύχει τη λειτουργία Vout (+) εάν συνδέστε είτε την καρφίτσα δύο είτε και τις δύο. 3. Ανοχές: x.xx±0.02 μέσα. (x.x±0.5mm) .x.xxx±0.010 μέσα. (x.xx±0.25mm)

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (-)	Αρνητική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	Vout (-)	Αρνητική τάση παραγωγής
6	Vout (+)	Θετική τάση παραγωγής
7	Περιποίηση	Περιποίηση τάσης παραγωγής
