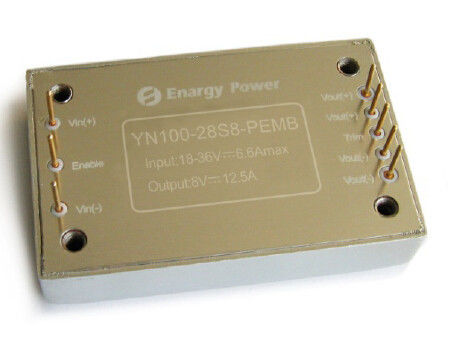

100 παραγωγή 28V yn100-28s28-PEMB ρεύμα-συνεχών μετατροπέων τούβλου τετάρτων Watt

Ρεύμα-συνεχές ρεύμα παραγωγή 28V yn100-28s28-PEMB μετατροπέων 100W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 100W

Ευρεία σειρά εισαγωγής: 18-36Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 91%

Κανονισμός γραμμών σε ±1.0%

Κανονισμός φορτίων σε ±1.0%

Σταθερή λειτουργούσα συχνότητα

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Προστασία υπερφόρτωσης παραγωγής

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής: ±8% Vout

Συσκευασία: Ανοικτό πλαίσιο

Τούβλο τετάρτων: 2.32×1.49×0.45in

59×38×11.5mm

Επισκόπηση προϊόντων

Αυτοί προηγμένη χρήση δύναμη ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

Εισαγωγή προϊόντος

Η σειρά YN είναι ένας ανεξάρτητα ρυθμισμένος ενιαίος μετατροπέας παραγωγής που χρησιμοποιεί το μέγεθος συσκευασίας τούβλου τετάρτων βιομηχανικά τυποποιημένων. Η πολύ υψηλή αποδοτικότητα είναι ένα αποτέλεσμα της κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας CORP τοπολογίας ENARGY που χρησιμοποιεί τη σύγχρονη διόρθωση και ένα καινοτόμο σχέδιο κατασκευής για να ελαχιστοποιήσει το διασκεδασμό θερμότητας και να επιτρέψει εξαιρετικά τις πυκνότητες υψηλής δύναμης. Η δύναμη που διαλύεται από το μετατροπέα είναι τόσο χαμηλή που ένα heatsink δεν απαιτείται, το οποίο κερδίζει κόστος, βάρος, ύψος, και προσπάθεια εφαρμογής. Όλα τα τμήματα δύναμης και ελέγχου τοποθετούνται στο πολυστρωματικό υπόστρωμα PCB

με την επιφάνεια highyield τοποθετήστε την τεχνολογία, με συνέπεια ένα πιό αξιόπιστο προϊόν.

1. Ηλεκτρικά χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων,

με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων. Όλα τα στοιχεία

δοκιμή σε Ta=25oC εκτός από τον ιδιαίτερο καθορισμό.

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			45	Vdc	Συνεχής, μη-λειτουργία
			40	Vdc	Συνεχής, λειτουργία
			45	Vdc
Τάση απομόνωσης			2000	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Λειτουργούσα θερμοκρασία	-55		100	℃	Εισαγωγή στην παραγωγή
Θερμοκρασία αποθήκευσης	-65		115	℃
Επιτρέψτε στην τάση Vin-	-0.5		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	18	28	36	Vdc	Συνεχής
Ανταπεργία κάτω από-τάσης		17.5	17.9	Vdc	Διεγερτικό κατώτατο όριο
	15.5	16.5		Vdc	Κατώτατο όριο διακοπών
Μέγιστο ρεύμα εισαγωγής			6.6	Α	Load=100W 18Vdc εισαγωγή
Αποδοτικότητα		90		%	Σχήματα 1-2
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα		10		μΑ	Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική εισαγωγή Ικανότητα		100		μF	Χαρακτηριστικό ESR ≤0.1-0.2W

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης παραγωγής	7.92	8.00	8.08	Vdc	Ονομαστική εισαγωγή load=1A 25℃
Σειρά ρευμάτων παραγωγής	0		12.5	Α	18Vdc-36Vdc εισαγωγή,
Τρέχον όριο	105		130	%	Τάση 90% παραγωγής ονομαστικού
Κανονισμός γραμμών		0.5	±1.0	%	Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων		0.5	±1.0	%	Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας		±0.005	±0.02	%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Ρεύμα βραχυκυκλώματος	1		13	Α	Τάση παραγωγής <800 mV="">
Κυματισμός (RMS)		50		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ Σχήμα 7
Θόρυβος (κορυφής-σε-κορυφή)		80		MV
Μέγιστη παραγωγή ΚΑΠ.			7000	μF	Ονομαστική εισαγωγή load=1A
Περιποίηση τάσης παραγωγής		±8		%	Ονομαστική εισαγωγή πλήρες φορτίο 25°C

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/μs)		360		MV	50% 75% 50% Iout ανώτατο Σχήμα 5
Αλλαγή στο ρεύμα παραγωγής (di/dt= 2.5A/μs)		400		MV	50% 75% 50% Iout ανώτατο Σχήμα 6
Εγκαθιστώντας χρόνος		300		μS	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος		25		κα	Πλήρες φορτίο Nom Vout=90%. Σχήμα 3
Χρόνος πτώσης κλεισίματος		5		κα	Πλήρες φορτίο Nom Vout=10%. Σχήμα 4
Η τάση παραγωγής υπερανυψώνει			5	%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	185	230	255	KHz	Στάδιο κανονισμού και στάδιο απομόνωσης
Επιτρέψτε (το ON/OFF) έλεγχο (Pin2)					Δείτε το μέρος 7.1
Επιτρέψτε την τάση επιτρέπει το ρεύμα πηγής		230	10	Vdc	Επιτρέψτε να επιπλεύσει καρφιτσών
			0.5	μΑ
Επιτρέψτε (ON-OFF έλεγχος) τη θετική λογική	3.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		0.5	Vdc	Από-έλεγχος, λογική χαμηλή
Προστασία βραχυκυκλώματος			65	mΩ	Τύπος: Τρόπος λόξιγκα, να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση, κατώτατο όριο, αντίσταση βραχυκυκλώματος
Προστασία πέρα-θερμοκρασίας		105		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία περίπτωσης
		15		℃	Υστέρηση

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
	1500			Vdc	Εισαγωγή στη βάση
	500			Vdc	Παραγωγή στη βάση
Αντίσταση απομόνωσης	100			MΩ	Σε 500Vdc για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		2.4(75)		Oz (ζ)	Τοποθετημένος σε κάψα
Τύποι συσκευασίας					Potting θερμικό πλαστικό Κανένας αεροστεγής
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		+100	℃	Εκτεταμένος, θερμοκρασία κρουστών βάσεων
Θερμοκρασία αποθήκευσης	-65		+115	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
UL/cUL60950
EN60950
GB4943
Δοκιμή φλογών βελόνων (IEC 695-2-2)	Δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2

5. Προδιαγραφή προσόντων

Παράμετρος	Σημειώσεις
Δόνηση	10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3
Μηχανικός κλονισμός	100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Κρύο (σε λειτουργία)	Iec60068-2-1 αγγελία
Υγρή θερμότητα	Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας	-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Δοκιμή ζωής	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Solderability	Iec60068-2-20

6. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.

Σχήμα 2: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.

Σχήμα 3: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (200 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. CH 1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (5V/div)

Σχήμα 4: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (100 ms/div). CH 1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (5V/div).

Σχήμα 5: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου ≤100 mΩ ESR and0. 1μF κεραμικός πυκνωτής. CH 1: Vout (500mV/div).

Σχήμα 6: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής και 0.1μF κεραμική ΚΑΠ τανταλίου ≤100 mΩ ESR. CH 1: Vout (500mV/div).

Σχήμα 7: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και το εκτιμημένο ρεύμα φορτίων (50mV/div). Ικανότητα φορτίων: 0.1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20 MHZ.

7. Προδιαγραφές λειτουργίας

7.1 επιτρέψτε (το ON/OFF) έλεγχο (καρφίτσα 2)

Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (ON/OFF) λειτουργία είναι χρήσιμη για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω. Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται. Ένας ανοικτός διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας. Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα θα αποφύγουν οποια δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - καρφίτσα Vin (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα των εσωτερικών ON/OFF στοιχείων κυκλώματος.

Λογαριάστε το Α: Διάφορα κυκλώματα για την οδήγηση της ON/OFF καρφίτσας.

Σχήμα Β: Εσωτερικά ON/OFF στοιχεία κυκλώματος καρφιτσών.

7.2 τηλεπισκόπηση (καρφίτσες 7 και 5)

Η τηλεπισκόπηση επιτρέπει στο μετατροπέα για να αισθανθεί την τάση παραγωγής άμεσα στό σημείο του φορτίου και έτσι αυτόματα αντισταθμίζει τις απώλειες διανομής & επαφών αγωγών φορτίων (σχήμα Γ). Υπάρχει ένας μόλυβδος αίσθησης για κάθε τερματικό παραγωγής, οριζόμενο +Sense και - αίσθηση. Αυτοί οι μόλυβδοι φέρνουν το πολύ χαμηλό ρεύμα έναντι των μολύβδων φορτίων. Εσωτερικά ένας αντιστάτης συνδέεται μεταξύ του τερματικού αίσθησης και του τερματικού παραγωγής δύναμης. Εάν η μακρινή αίσθηση δεν χρησιμοποιείται, οι μόλυβδοι αίσθησης πρέπει να είναι στους αντίστοιχους μολύβδους παραγωγής τους (σχήμα Δ). Την η προσοχή πρέπει να ληφθεί κατά παραγωγή των συνδέσεων παραγωγής. Εάν αποσυνδέσουν τα τερματικά παραγωγής πριν από τις γραμμές αίσθησης, το πλήρες ρεύμα φορτίων θα ρεύσει κάτω από τις γραμμές αίσθησης και θα βλάψει τους εσωτερικούς αισθαμένος αντιστάτες. Να είστε βέβαιος να τροφοδοτήσει πάντα κάτω από το μετατροπέα πρίν κάνει οποιεσδήποτε συνδέσεις παραγωγής. Η μέγιστη τάση αποζημιώσεων για την πτώση γραμμών είναι μέχρι 0.5V.

Σχήμα Γ: Μακρινή σύνδεση αίσθησης.

Σχήμα Δ: Η μακρινή αίσθηση δεν χρησιμοποιείται.

7.3 χαρακτηριστικά γνωρίσματα προστασίας

·Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγουν ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής αυξάνεται, πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) προτού να ανοίξει ο μετατροπέας. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών προτού να κλείσει ο μετατροπέας. ·Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου παραγωγής, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι τον όρο βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων. ·Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας. Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση στην αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι πότε η θερμοκρασία της αισθανμένης θέσης μειώνεται από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.

8. Χαρακτηριστικές εφαρμογή και εκτίμηση σχεδίου

8.1 εισαγμένο φιλτράρισμα

Ρεύμα-συνεχές ρεύμα οι μετατροπείς, από τη φύση, παράγουν τα σημαντικά επίπεδα και διευθυνμένων και ακτινοβολούντων θορύβων. Οι διευθυνμένοι θόρυβοι περιέλαβαν τον κοινό τρόπο και τους διαφορικούς θορύβους τρόπου. Ο κοινός θόρυβος τρόπου συσχετίζεται άμεσα με την αποτελεσματική παρασιτική ικανότητα μεταξύ του εδάφους αγωγών και πλαισίων εισαγωγής ενότητας δύναμης. Ο διαφορικός θόρυβος τρόπου είναι στους αγωγούς εισαγωγής. Συστήνεται να υπάρξει κάποιο επίπεδο καταστολής της EMI στην ενότητα δύναμης. Ο διευθυνμένος θόρυβος στα ηλεκτροφόρα καλώδια εισαγωγής μπορεί να εμφανιστεί ως είτε ρεύματα θορύβου διαφορικού είτε κοινός-τρόπου. Τα απαραίτητα πρότυπα για τις διευθυνμένες εκπομπές είναι κατηγορία Α EN55022 (FCC Part15). (Δείτε το σχήμα Χ).

Σχήμα Χ: Φιλτράρισμα εισαγωγής.

9. Μέθοδος δοκιμής

9.1 κυματισμός παραγωγής & δοκιμή θορύβου

Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας. Ο θεμελιώδης κυματισμός συχνότητας μετατροπής (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η ακίδα θορύβου μετατροπής υψηλής συχνότητας (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με το εύρος ζώνης 20 MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου. Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση στα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου. Ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει το θόρυβο κοινός-τρόπου στη μέτρηση επίσης. Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Ι. Μια υποδοχή ελέγχων (Tektronix, P.N. 131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.

Σχήμα Ι: Κυματισμός & εξεταστικά μέσα προτύπων θορύβου.

10. Φυσικές πληροφορίες

10.1 μηχανική περίληψη

Σημειώσεις:

1. Όλες καρφίτσες, (0.80mm) dia. (8.0mm). στάση - από τους ώμους.

2. Ανοχές: x.xx ±0.25mm. (x.x ±0.5mm)

10.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (-)	Αρνητική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	Vout (+)	Θετική τάση παραγωγής
6	Περιποίηση	Περιποίηση τάσης παραγωγής. Καρφίτσα περιποίησης άδειας ανοικτή για την ονομαστική τάση παραγωγής.
7	Vout (-)	Αρνητική τάση παραγωγής
8	Vout (-)	Αρνητική τάση παραγωγής
