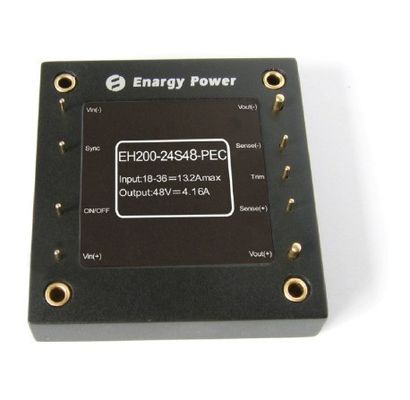

Παραγωγή 48V 13.2A eh200-24s48-PEC ανεφοδιασμού στρατιωτικής δύναμης συνήθειας 200W

Παραγωγή 48V eh200-24s48-PEC ανεφοδιασμού στρατιωτικής δύναμης 200W

Κύρια χαρακτηριστικά

Ευρεία σειρά εισαγωγής: 18-36 Β

Δύναμη παραγωγής: 200W

Υψηλή αποδοτικότητα μετατροπής: 94%

Κανονισμός γραμμών: ±0.5%

Κανονισμός φορτίων: ±0.5%

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής: 8% Vout

Over-current παραγωγής προστασία

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Επιτρέψτε (το On/Off) έλεγχο

Τάση απομόνωσης: 1500Vdc

Επισκόπηση προϊόντων

Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η ενεργός μετατροπή σφιγκτηρών υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			45	Vdc	Συνεχής, μη-λειτουργία
			40	Vdc	Συνεχής, λειτουργία
			45	Vdc	Τάση ώθησης,<100ms>
Τάση απομόνωσης			2000	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-40		100	℃	Λαμβάνοντας υπόψη τη θερμοκρασία PCB
Θερμοκρασία αποθήκευσης	-55		105	℃
Επιτρέψτε – τάση Vin	-0.5		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	18	24	36	Vdc
Ανταπεργία κάτω από-τάσης		17.5	17.9	Vdc	Σημείο αποκατάστασης
	15.5	16.5		Vdc	Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής			13.2	Α	Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα		93		%	Εκτιμημένη εισαγωγή εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός		15	20	W	Ελάχιστο φορτίο Iout=0.2A

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	47.52	48.00	48.48	Vdc	Ονομαστική εισαγωγή Κανένα φορτίο
Σειρά τάσης παραγωγής	47.52	48.00	48.48	Vdc	Ονομαστική εισαγωγή φορτίο
Σειρά ρευμάτων παραγωγής	0		4.16	Α
Κανονισμός γραμμών			±0.5	%
Κανονισμός φορτίων			±0.5	%
Τρέχον όριο	4.3	4.9	5.8	Α	Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος			5	Α
Κυματισμός (RMS)		150		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ εύρος ζώνης.
Θόρυβος (κορυφής-σε-κορυφή)		240		MV

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής		1		Β	50% 75% 50% Iout ανώτατο (di/dt= 0.1A/μs).
		1.2		Β	50% 75% 50% Iout ανώτατο (di/dt= 2.5A/μs).
Δυναμικός χρόνος αποκατάστασης		300		μS
Διεγερτικός χρόνος		50		κα	Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει			5	%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	187	230	255	KHz
Περιποίηση παραγωγής		8		% Vout	Περιποίηση επάνω
		8			Περιποίηση κάτω
Επιτρέψτε το ρεύμα ΚΑΡΦΙΤΣΩΝ			0.5	μΑ
Επιτρέψτε (ON/OFF)	2.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		0.5	Vdc	Από-έλεγχος, λογική χαμηλή
Προστασία υπερφόρτωσης	110	120	140	%	Τρέχων τρόπος, ρεύμα σφυγμού (100% εκτίμησε το φορτίο)
Προστασία πέρα-θερμοκρασίας		105		℃	Προστατεύστε το σημείο
		90		℃	Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
	1500			Vdc	Εισαγωγή στη βάση
	1500			Vdc	Παραγωγή στη βάση
Αντίσταση απομόνωσης	100			MΩ	Σε 500Vdc για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		118		Oz (ζ)
MTBF	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-40		100	℃	Θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-55		105	℃	Θερμοκρασία PCB βάσεων
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.

Σχήμα 2: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για ελάχιστο, ονομαστικός, και το μέγιστο

τάση εισαγωγής σε 25°C.

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον της περιβαλλοντικής θερμοκρασίας αέρα για τα ποσοστά ροών αέρος 0 LFM

μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και το εκτιμημένο ρεύμα φορτίων. Ικανότητα φορτίων: 0.1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20 MHZ.

Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (200W) με τον αέρα 25°C που ρέει στο ποσοστό των 200

LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (200W) με τον αέρα 25°C που ρέει στο ποσοστό των 200

LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).

Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (200 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.

Ch1: Vout (50V/div) Ch2: ON/OFF εισαγωγή (5V/div))

Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (200 ms/div). Ch1: Vout (50V/div) Ch2: ON/OFF εισαγωγή (5V/div)

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =

0.1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 mΩ ESR και κεραμικός πυκνωτής 0.1μF. CH 1: Vout

(1mV/div).

Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής και 0.1μF κεραμική ΚΑΠ τανταλίου 100 mΩ ESR. CH 1: Vout (1mV/div).

6. Φυσικές πληροφορίες

6.1 μηχανική περίληψη

Σημειώσεις:

1. Καρφίτσες 5, (3.81mm) dia 9.

2. Άλλο 2.00mm) dia καρφιτσών (.

3. Ανοχές: x.x ±0.5mm, x.xx ±0.25mm.

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (+)	Θετική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Συγχρονισμός	Άκρη συγχρονισμού
4	Vin (-)	Αρνητική τάση εισαγωγής
5	Vout (-)	Αρνητική τάση παραγωγής
6	Αίσθηση (-)	Μακρινός αντισταθμίστε (-)
7	Περιποίηση	Περιποίηση τάσης παραγωγής
8	Αίσθηση (+)	Θετική τάση παραγωγής
9	Vout (+)	Θετική τάση παραγωγής
