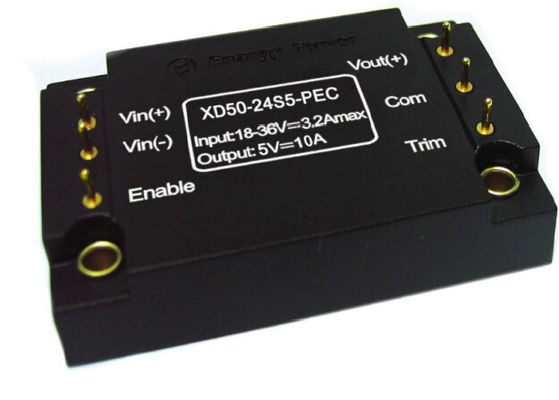

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W

Χαρακτηριστικά γνωρίσματα:

Ευρεία σειρά εισαγωγής: 18 ‐ 36 Β

Δύναμη παραγωγής: 50W

Υψηλή αποδοτικότητα μετατροπής: 90%

Κανονισμός γραμμών: ±1%

Κανονισμός φορτίων: ±1%

Εισαγωγή κάτω από την κλειδαριά ‐ τάσης ‐ έξω

Τάση trim± ‐ 8~+10% Vout παραγωγής

Παραγωγή πέρα από την τρέχουσα προστασία ‐

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Παραγωγή πέρα από την προστασία τάσης ‐

Επιτρέψτε (το On/Off) έλεγχο

Τάση απομόνωσης (εισαγωγή στην παραγωγή): 1500Vdc

Επισκόπηση προϊόντων:

Αυτοί προηγμένη χρήση δύναμη ενοτήτων μετατροπέων ΣΥΝΕΧΟΥΣ ‐ συνεχούς ρεύματος

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας

παρέχετε την απόδοση, την ευελιξία, την αξιοπιστία και το κόστος

αποτελεσματικότητα ενός ώριμου τμήματος δύναμης. Υψηλός

η ενεργός μετατροπή σφιγκτηρών συχνότητας παρέχει τη υψηλή δύναμη

πυκνότητα με τη χαμηλού θορύβου και υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Τάση εισαγωγής

40

Vdc

Συνεχής, μη-λειτουργία

36

Vdc

Συνεχής, λειτουργία

40

Vdc

Τάση ώθησης,<100ms>

Τάση απομόνωσης

2000

Vdc

Εισαγωγή στην παραγωγή

Λειτουργούσα θερμοκρασία

-40

100

Λαμβάνοντας υπόψη τη θερμοκρασία PCB

Θερμοκρασία αποθήκευσης

-55

105

Επιτρέψτε - τάση Vin

-2

15

Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Λειτουργούσα σειρά τάσης εισαγωγής

18

24

36

Vdc

Ανταπεργία κάτω από-τάσης εισαγωγής

17.0

17.5

17.9

Vdc

Σημείο αποκατάστασης

16

16.5

17.0

Vdc

Προστατεύστε το σημείο

Μέγιστο ρεύμα εισαγωγής

3.5

Α

Vin λ., πλήρες φορτίο παραγωγής

Αποδοτικότητα

88

%

Εκτιμημένη εισαγωγή εκτιμημένο φορτίο

Διασκεδασμός, εφεδρικός

2

5

W

Κανένα φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Καθορισμένο σημείο τάσης παραγωγής

4.95

5.00

5.05

Vdc

Εκτιμημένη τάση εισαγωγής, φορτίο

Σειρά τάσης παραγωγής

4.90

5.00

5.10

Vdc

Σειρά ρευμάτων παραγωγής

0

10

Α

Κανονισμός τάσης

±0.2

±1

%

Κανονισμός φορτίων

±0.2

±1

%

Over-current παραγωγής προστασία

12.5

Α

90% της εκτιμημένης τάσης παραγωγής

Σύντομο ρεύμα Circui παραγωγής

10

20

Α

RMS

15

MV

Ονομαστική εισαγωγή πλήρες φορτίο 20MHz, εύρος ζώνης

κορυφής-σε-κορυφή

75

MV

Χωρητικό φορτίο από το themachine

4000

μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Αλλαγή στο ρεύμα παραγωγής

250

MV

Φορτίο change50%~75%~50% Iout ανώτατο, di/dt=

0.1A/μS

250

MV

Φορτίο change50%~75%~50% Iout ανώτατο, di/dt=

0.5A/μS

Δυναμικός χρόνος αποκατάστασης

300

εμείς

Διεγερτικός χρόνος

5

κα

Έναρξη από το vin στην άνοδο vout σε 90%

Η διακοπή υπερανυψώνει

5

%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Συχνότητα μετατροπής

180

200

230

KHz

Περιποίηση παραγωγής

10

% Vout

Περιποίηση επάνω

8

Περιποίηση κάτω

Επιτρέψτε το ρεύμα

1

μΑ

Επιτρέψτε (ON/OFF)

1

15

Vdc

-έλεγχος, λογική υψηλή ή που επιπλέει

-0.5

0.3

Vdc

Από-έλεγχος, λογική χαμηλή

Over-Voltage προστασία

110

130

%

Φορτίο

Προστασία υπερφόρτωσης

110

%

Τρέχων τρόπος, ρεύμα σφυγμού (100% το φορτίο)

Προστασία βραχυκυκλώματος

65

Τρόπος λόξιγκα, από την αποκατάσταση

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Τάση απομόνωσης

1500

Vdc

Εισαγωγή στην παραγωγή

1500

Vdc

Στη βάση

500

Vdc

Έξω στη βάση

Αντίσταση απομόνωσης

100

Σε 500VDC για να το εξετάσει όταν ατμοσφαιρικός

η πίεση και η ΔΕΞΙΆ είναι 90%

Ικανότητα απομόνωσης

1000

pF

2. Γενικά χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Βάρος

25

γ

MTBF

1

MHrs

TR-nwt-000332 φορτίο 80%, 300LFM,

40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Λειτουργούσα θερμοκρασία

-40

100

Εκτεταμένος, θερμοκρασία PCB βάσεων

Θερμοκρασία αποθήκευσης

-55

105

Περιβαλλοντικός

Συντελεστής θερμοκρασίας

±0.02

%/℃

Υγρασία

20

95

%R.H.

4. Συμμόρφωση προτύπων

Παράμετρος

Σημειώσεις

Mil-STD-704

Mil-STD-1399

Mil-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. ΚΥΜΑ ΕΡΓΑΣΙΑΣ

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 0Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 1

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου
ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή
τάση σε 25°C.

Σχήμα 2: Αποδοτικότητα στην ονομαστική τάση παραγωγής και
60% εκτίμησε τη δύναμη εναντίον του ποσοστού ροών αέρος για τον περιβαλλοντικό αέρα
θερμοκρασίες 25°C.

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 2Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 3

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM
μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 1 στην καρφίτσα 3
(ονομαστική τάση εισαγωγής).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής
και εκτιμημένο ρεύμα φορτίων. Ικανότητα φορτίων: 0.1μF κεραμικός
πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20
MHZ.

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 4Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 5

Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (50W) με τον αέρα 25°C που ρέει στο ποσοστό των 200
LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την καρφίτσα 1
καρφίτσα 3 (ονομαστική τάση εισαγωγής).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (50W) με τον αέρα 25°C που ρέει στο ποσοστό των 200
LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την εισαγωγή
στην παραγωγή (ονομαστική τάση εισαγωγής).

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 6Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 7

Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο)
(10ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
Ch1: Vout (2V/div)
Ch2: ON/OFF εισαγωγή (500mV/div)

Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (10 ms/div).
Ch1: Vout (2V/div)
Ch2: ON/OFF εισαγωγή (500mV/div)

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 8Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 9

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =
0.1A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100mΩ ESR
πυκνωτής και κεραμικός πυκνωτής 0.1μF.
Ch1: Vout (500mV/div)

Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt =2.5A/μs). Φορτίο
ΚΑΠ: 10μF, πυκνωτής τανταλίου 30 mΩ ESR και 0.1μF
κεραμική ΚΑΠ. Ch1: Vout (500mV/div)

6 φυσικές πληροφορίες
6.1 μηχανική περίληψη

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd50-24s5-PEC μετατροπέων 50W 10

Σημειώσεις:
1. Όλες οι καρφίτσες είναι (1.02mm) dia.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.

Όνομα

Λειτουργία

1

Επιτρέψτε

Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.

2

Vin (-)

Αρνητική τάση εισαγωγής

3

Vin (+)

Θετική τάση εισαγωγής

4

Vout (+)

Θετική τάση παραγωγής

5

COM

Έδαφος

6

Περιποίηση

Αρνητική τάση παραγωγής
