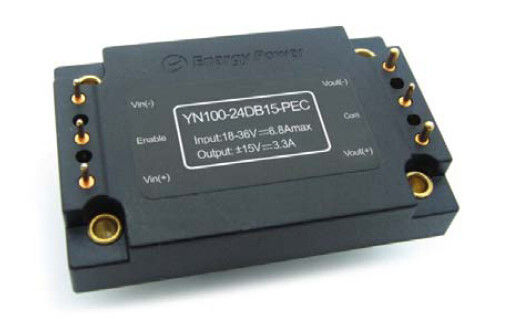

Ρεύμα-συνεχές ρεύμα παραγωγή 15V yn100-24db15-PEC μετατροπέων 100W
Κύρια χαρακτηριστικά
Δύναμη παραγωγής: 100W
Ευρεία σειρά εισαγωγής: 18-36Vdc
Υψηλή αποδοτικότητα μετατροπής: Μέχρι 91%
Κανονισμός γραμμών σε ±1%
Κανονισμός φορτίων σε ±1%
Τάση απομόνωσης: 1500V
Επιτρέψτε (το ON/OFF) έλεγχο
Over-Current παραγωγής προστασία
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Προστασία πέρα-θερμοκρασίας
Ανταπεργία κάτω από-τάσης εισαγωγής
Επισκόπηση προϊόντων
Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε τη δύναμη
τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν
η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών
από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας
η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και
υψηλή αποδοτικότητα.
1. Ηλεκτρικά χαρακτηριστικά
1.1 απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Τάση εισαγωγής |
|
|
40 |
Vdc |
Συνεχής, μη-λειτουργία |
| |
|
38 |
Vdc |
Συνεχής, λειτουργία |
| |
|
40 |
Vdc |
Λειτουργούσα παροδική προστασία,<100ms>
|
| Τάση απομόνωσης |
|
|
2000 |
Vdc |
Εισαγωγή στην παραγωγή |
| Λειτουργούσα θερμοκρασία |
-40 |
|
100 |
℃ |
Λαμβάνοντας υπόψη τη θερμοκρασία PCB |
| Θερμοκρασία αποθήκευσης |
-55 |
|
105 |
℃ |
|
| Επιτρέψτε - τάση Vin |
-0.5 |
|
10 |
Vdc |
|
1.2 εισαγμένα χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Σειρά τάσης εισαγωγής |
18 |
24 |
36 |
Vdc |
|
| Ανταπεργία κάτω από-τάσης |
|
17.5 |
17.9 |
Vdc |
Σημείο αποκατάστασης |
| 15.5 |
16.5 |
|
Vdc |
Προστατεύστε το σημείο |
| Μέγιστο ρεύμα εισαγωγής |
|
|
6.8 |
Α |
Vin λ., πλήρες φορτίο παραγωγής |
| Αποδοτικότητα |
|
90 |
|
% |
Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο |
| Διασκεδασμός, εφεδρικός |
|
|
12 |
W |
Κανένα φορτίο |
1.3 χαρακτηριστικά παραγωγής
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Καθορισμένο σημείο τάσης παραγωγής |
14.85 |
15 |
15.15 |
Vdc |
+Vout |
Εκτιμημένη τάση εισαγωγής, κανένα φορτίο |
| -14.85 |
-15 |
-15.15 |
Vdc |
- Vout |
| Σειρά τάσης παραγωγής |
14.55 |
15 |
15.45 |
Vdc |
+Vout |
Εκτιμημένη τάση εισαγωγής, φορτίο |
| -14.55 |
-15 |
-15.45 |
Vdc |
- Vout |
| Σειρά ρευμάτων παραγωγής |
0 |
|
3.33 |
Α |
+Vout |
Δύο συγχρόνως αυξάνουν το φορτίο |
| 0 |
|
3.33 |
Α |
- Vout |
| Κανονισμός γραμμών |
|
±0.5 |
±1 |
% |
+Vout |
Δύο συγχρόνως αυξάνουν το φορτίο |
| |
±0.5 |
±1 |
% |
- Vout |
| Κανονισμός φορτίων |
|
±0.5 |
±1 |
% |
+Vout |
Δύο συγχρόνως αυξάνουν το φορτίο |
| |
±0.5 |
±1 |
% |
- Vout |
|
Over-Current παραγωγής
προστασία
|
3.5 |
4 |
4.4 |
Α |
+Vout |
95% της εκτιμημένης τάσης παραγωγής, φορτίο |
| 3.5 |
4 |
4.4 |
Α |
- Vout |
| Ρεύμα βραχυκυκλώματος |
|
|
4 |
Α |
+Vout |
Ταυτόχρονο βραχυκύκλωμα δύο |
| |
|
4 |
Α |
- Vout |
| Κυματισμός (RMS) |
|
100 |
|
MV |
+Vout |
Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ
εύρος ζώνης.
|
| |
100 |
|
MV |
- Vout |
| Θόρυβος (κορυφής-σε-κορυφή) |
|
150 |
|
MV |
+Vout |
| |
150 |
|
MV |
- Vout |
|
Χωρητικό φορτίο
από το themachine
|
|
|
2200 |
μF |
+Vout |
|
| |
|
2200 |
μF |
- Vout |
|
1.4 χαρακτηριστικά δυναμικής απάντησης
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Αλλαγή στο ρεύμα παραγωγής |
|
480 |
|
MV |
50% 75% 50% Iout ανώτατο (di/dt=
0.1A/μs)
|
| |
600 |
|
MV |
50% 75% 50% Iout ανώτατο (di/dt=
2.5A/μs)
|
| Δυναμικός χρόνος αποκατάστασης |
|
300 |
|
μS |
|
| Διεγερτικός χρόνος |
|
30 |
|
κα |
Έναρξη από το vin στην άνοδο vout σε 90% |
| Η διακοπή υπερανυψώνει |
|
5 |
|
κα |
|
1.5 λειτουργικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Συχνότητα μετατροπής |
187 |
230 |
255 |
KHz |
|
| Επιτρέψτε το ρεύμα |
|
|
10 |
μΑ |
|
| Επιτρέψτε (ON/OFF) |
3.5 |
|
10 |
Vdc |
-έλεγχος, λογική υψηλή ή που επιπλέει |
| -0.5 |
|
0.5 |
Vdc |
Από-έλεγχος, λογική χαμηλή |
| Προστασία υπερφόρτωσης |
105 |
115 |
130 |
% |
Τρέχων τρόπος, ρεύμα σφυγμού (100% το φορτίο) |
| Προστασία βραχυκυκλώματος |
|
|
65 |
mΩ |
Τρόπος λόξιγκα, από την αποκατάσταση |
| Πέρα προστασία θερμοκρασίας |
|
105 |
|
℃ |
Προστατεύστε το σημείο, λαμβάνοντας υπόψη τη θερμοκρασία PCB |
| |
90 |
|
℃ |
Σημείο αποκατάστασης |
1.6 χαρακτηριστικά απομόνωσης
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Τάση απομόνωσης |
1500 |
|
|
Vdc |
Εισαγωγή στην παραγωγή |
| 1500 |
|
|
Vdc |
Εισαγωγή στη βάση |
| 500 |
|
|
Vdc |
Παραγωγή στη βάση |
| Αντίσταση απομόνωσης |
100 |
|
|
MΩ |
Σε 500Vdc για να το εξετάσει όταν ατμοσφαιρικός
η πίεση και η ΔΕΞΙΆ είναι 90%
|
| Ικανότητα απομόνωσης |
|
1000 |
|
pF |
|
2. Γενικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Βάρος |
|
2.8(80) |
|
Oz (ζ) |
|
| (Που υπολογίζεται MTBF) |
1 |
|
|
MHrs |
TR-nwt-000332 φορτίο 80%, 300LFM,
40℃ TA
|
3. Περιβαλλοντικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Λειτουργούσα θερμοκρασία |
-40 |
|
100 |
℃ |
θερμοκρασία PCB βάσεων |
| Θερμοκρασία αποθήκευσης |
-55 |
|
105 |
℃ |
Περιβαλλοντικός |
| Συντελεστής θερμοκρασίας |
|
|
±0.02 |
%/℃ |
|
| Υγρασία |
20 |
|
95 |
%R.H. |
|
4. Συμμόρφωση προτύπων
| Παράμετρος |
Σημειώσεις |
| Mil-STD-704 |
|
| Mil-STD-1399 |
|
| Mil-STD-810 |
|
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| IEC 61000-4-2 |
|
5. Χαρακτηριστικές κύμα και καμπύλες
Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον
ρεύμα φορτίων για ελάχιστο, ονομαστικός, και το μέγιστο
τάση εισαγωγής σε 25°C.
Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής
εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα
25°C, 40°C, και 55°C (ονομαστική τάση εισαγωγής).
Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM κατευθείαν
400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική εισαγωγή
τάση).
Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική εισαγωγή
τάση και εκτιμημένο ρεύμα φορτίων (20 mV/div). Φορτίο
ικανότητα: 0.1μF κεραμικός πυκνωτής και ταντάλιο 10μF
πυκνωτής. Εύρος ζώνης: 20 MHZ.
Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (150W) με τον αέρα 25°C που ρέει στο ποσοστό
200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από
καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).
Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (150W) με τον αέρα 25°C που ρέει στο ποσοστό
200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από
εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).
Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο)
(20ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
Ch1: Vout (10V/div) Ch2: ON/OFF εισαγωγή (2V/div)
Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (40 ms/div).
Ch1: Vout (10V/div) Ch2: ON/OFF εισαγωγή (2V/div)
Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =
0.1A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100 mΩ ESR
πυκνωτής και κεραμικός πυκνωτής 0.1μF. Ch1: Vout+
(200mV/div), Ch2: Vout- (200mV/div).
Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο
ΚΑΠ: 470μF, πυκνωτής τανταλίου 30 MW ESR και 0.1μF κεραμικοί
ΚΑΠ. Ch1: Vout+ (200mV/div), Ch2: Vout- (200mV/div).
6. Φυσικές πληροφορίες
6.1 μηχανική περίληψη
Σημειώσεις:
1. Οι καρφίτσες 4, 6 είναι dia 1.52mm. με το dia 2.16mm.
2. Οι καρφίτσες 1-3 είναι dia 1.02mm. με το dia 1.65mm.
3. Ανοχές: x.x ±0.5mm.x.xx ±0.25mm
6.2 προσδιορισμοί καρφιτσών
| Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
| 1 |
Vin (+) |
Θετική τάση εισαγωγής |
| 2 |
Επιτρέψτε |
Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε. |
| 3 |
Vin (-) |
Αρνητική τάση εισαγωγής |
| 4 |
Vout (-) |
Αρνητική τάση παραγωγής |
| 5 |
COM |
Έδαφος |
| 6 |
Vout (+) |
Θετική τάση παραγωγής |
