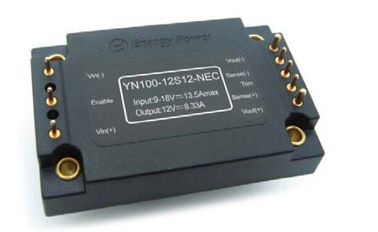

Ρεύμα-συνεχές ρεύμα παραγωγή 12V yn100-12s12-nec μετατροπέων 100W

Ρεύμα-συνεχές ρεύμα παραγωγή 12V yn100-12s12-nec μετατροπέων 100W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 100W

Ευρεία σειρά εισαγωγής: 9-18Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 92%

Κανονισμός γραμμών σε ±1%

Κανονισμός φορτίων σε ±1%

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-Current παραγωγής προστασία

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής: ±8% Vout

Επισκόπηση προϊόντων

Αυτοί προηγμένη χρήση δύναμη ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			24	Vdc	Συνεχής, μη-λειτουργία
			20	Vdc	Συνεχής, λειτουργία
			24	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης			2000	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-40		100	℃	Λαμβάνοντας υπόψη τη θερμοκρασία PCB
Θερμοκρασία αποθήκευσης	-55		105	℃
Επιτρέψτε - τάση Vin	-0.5		5	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	9	12	18	Vdc
Ανταπεργία κάτω από-τάσης		8	8.9	Vdc	Σημείο αποκατάστασης
	7.5	8		Vdc	Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής			13.5	Α	Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα		91		%	Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός		7	11	W	Κανένα φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.88	12.00	12.12	Vdc	Εκτιμημένη τάση εισαγωγής, κανένα φορτίο
Σειρά τάσης παραγωγής	11.88	12.00	12.24	Vdc	Εκτιμημένη τάση εισαγωγής, φορτίο
Σειρά ρευμάτων παραγωγής	0		8.33	Α
Κανονισμός γραμμών		±0.5	±1	%
Κανονισμός φορτίων		±0.5	±1	%
Τρέχον όριο	8.7	10	10.9	Α	Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος			10	Α
Κυματισμός (RMS)		80		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ.
Θόρυβος (κορυφής-σε-κορυφή)		120		MV
Χωρητικό φορτίο από themachine			4000	μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής			400	MV	50% 75% 50% Iout ανώτατο (di/dt= 0.1A/µs)
			480	MV	50% 75% 50% Iout ανώτατο (di/dt= 2.5A/µs)
Δυναμικός χρόνος αποκατάστασης		300		μS
Διεγερτικός χρόνος		15		κα	Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει			5	κα

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	200	230	260	KHz
Περιποίηση παραγωγής		8		% Vout	Περιποίηση επάνω
		8			Περιποίηση επάνω περιποίηση 0 8 0 κάτω
Επιτρέψτε το ρεύμα			5	μΑ
Επιτρέψτε (ON/OFF)	-0.5		0.5	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	3.5		10	Vdc	Από-έλεγχος, λογική χαμηλή
Προστασία υπερφόρτωσης	110	120	130	%	Τρέχων τρόπος, ρεύμα σφυγμού (100% το φορτίο)
Πέρα προστασία θερμοκρασίας		105		℃	Προστατεύστε το σημείο, λαμβάνοντας υπόψη τη θερμοκρασία PCB
		90		℃	Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
	1500			Vdc	Εισαγωγή στη βάση
	500			Vdc	Παραγωγή στη βάση
Αντίσταση απομόνωσης	100			MΩ	Παραγωγή σε BaseAt 500Vdc για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		2.5(72)		Oz (ζ)
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-40		100	℃	θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-55		105	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.

Σχήμα 2: Η αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής εκτίμησε την ισχύ εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα 25°C, 40°C, και 55°C (ονομαστική τάση εισαγωγής).

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον της περιβαλλοντικής θερμοκρασίας αέρα για τα ποσοστά ροών αέρος 0 LFM μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και το εκτιμημένο ρεύμα φορτίων (20 mV/div). Ικανότητα φορτίων: 0.1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20 MHZ.

Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (100W) με τον αέρα 25°C που ρέει στο ποσοστό των 200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (100W) με τον αέρα 25°C που ρέει στο ποσοστό των 200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).

Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (200ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. Ch1: Vout (10V/div) Ch2: ON/OFF εισαγωγή (5V/div)

Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (40 ms/div). Ch1: Vout (10V/div) Ch2: ON/OFF εισαγωγή (5V/div)

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 mΩ ESR και κεραμικός πυκνωτής 0.1μF. Ch1: Vout (200mV/div).

Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής και 0.1μF κεραμική ΚΑΠ τανταλίου 100 MW ESR. Ch1: Vout (200mV/div).

6. Φυσικές πληροφορίες

6.1 μηχανική περίληψη

Σημειώσεις:

1. Οι καρφίτσες 6, 10 είναι dia 1.52mm. με το dia 2.16mm.

2. Ανοχές: x.x ±0.5mm.x.xx ±0.25mm

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (+)	Θετική τάση εισαγωγής
2	NU	NU
3	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
4	NU	NU
5	Vin (-)	Αρνητική τάση εισαγωγής
6	Vout (-)	Αρνητική τάση παραγωγής
7	Αίσθηση (-)	Αρνητική μακρινή αίσθηση. Η αίσθηση (-) μπορεί να συνδεθεί με Vout (-) ή να αφηθεί ανοικτό.
8	Περιποίηση	Περιποίηση τάσης παραγωγής. Καρφίτσα περιποίησης άδειας ανοικτή για την ονομαστική τάση παραγωγής.
9	Αίσθηση (+)	Θετική μακρινή αίσθηση. Η αίσθηση (+) μπορεί να συνδεθεί με Vout (+) ή να αφηθεί ανοικτό.
10	Vout (+)	Θετική τάση παραγωγής
