Ευρεία σειρά 20 εισαγωγής - 60V παραγωγή 5V 8A xd40-24s5-POCW ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων 40W

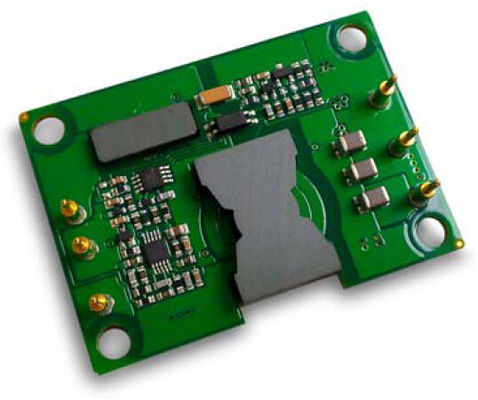

DC-DC μετατροπείς 40W Έξοδος 5V 8A XD40-24S5-POCW

Βασικά Χαρακτηριστικά

Ισχύς εξόδου: 40W

Ευρύ φάσμα εισόδου: 20-60Vdc

Υψηλή αποδοτικότητα μετατροπής: Έως 91%

Κανονισμός Line, ± 1%

Κανονισμός φορτίων έως ± 1%

Σταθερή συχνότητα λειτουργίας

Τάση απομόνωσης: 1500V

Ενεργοποίηση (ON / OFF) έλεγχο

Έξοδος προστασία από υπέρταση

Έξοδος πάνω-φορτίο προστασία

Λόξιγκα λειτουργία προστασίας βραχυκυκλώματος

Προστασία από υπερθέρμανση

Είσοδος υπό τάσης lock-out

Τελειώματα Τάση εξόδου: -8 ~ 10%

Επισκόπηση προϊόντος

Οι ενότητες μετατροπέα DC-DC χρησιμοποιούν προηγμένες τεχνολογίες παραγωγής ενέργειας

επεξεργασία, τεχνολογίες ελέγχου και συσκευασίας, προκειμένου να

η απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα του κόστους

ενός ώριμου τμήματος δύναμης. Υψηλή συχνότητα Ενεργός σφιγκτήρας

μεταγωγής παρέχει υψηλή πυκνότητα ισχύος με χαμηλό θόρυβο και

υψηλής απόδοσης.

1. Ηλεκτρικά Χαρακτηριστικά

Ηλεκτρικά χαρακτηριστικά ισχύουν σε όλο το εύρος λειτουργίας της τάσης εισόδου, εξόδου φορτίο και τη θερμοκρασία πλάκα βάσης, εκτός εάν ορίζεται διαφορετικά. Όλες οι θερμοκρασίες αναφέρονται στη θερμοκρασία λειτουργίας στο κέντρο της πλάκας βάσεως. Όλες οι δοκιμές δεδομένα σε Ta = 25 ° C, εκτός από ιδιαίτερο ορισμό.

1.1 Οι απόλυτες μέγιστες τιμές

1.2 Εισαγωγή Χαρακτηριστικά

1.3 Χαρακτηριστικά εξόδου

1.4 Δυναμική χαρακτηριστικά απόκρισης

1.5 Λειτουργικά Χαρακτηριστικά

1.6 Χαρακτηριστικά Απομόνωση

2. Γενικά Χαρακτηριστικά

3. Περιβαλλοντικά Χαρακτηριστικά

4. Συμμόρφωση με τα πρότυπα

5. Αξιολόγηση Προδιαγραφές

6. Τυπικές Wave και καμπύλες

Σχήμα 1: Απόδοση σε ονομαστική τάση εξόδου εναντίον φορτίο
ρεύματος για ελάχιστο, ονομαστική, και τη μέγιστη τάση εισόδου
στους 25 ° C.

Σχήμα 2: Απόδοση σε ονομαστική τάση εξόδου και το 60%
ονομαστική ισχύς έναντι ρυθμού ροής αέρα για θερμοκρασίες περιβάλλοντος αέρα
25 ° C, 40 ° C και 55 ° C (ονομαστική τάση εισόδου).

Σχήμα 3: Κατανάλωση ισχύος σε ονομαστική εναντίον της τάσης εξόδου
ρεύμα φορτίου για ελάχιστο, ονομαστική, και κατ 'ανώτατο όριο εισόδου
τάση στους 25 ° C.

Σχήμα 4: Κατανάλωση ισχύος σε ονομαστική τάση εξόδου και
60% ονομαστική ισχύ έναντι ρυθμού ροής αέρα για αέρα του περιβάλλοντος
θερμοκρασίες από 25 ° C, 40 ° C και 55 ° C (ονομαστική είσοδος
τάσης).

Σχήμα 5: καμπύλες μείωσης Μέγιστη ισχύς εξόδου έναντι
θερμοκρασία του ατμοσφαιρικού αέρα για τα ποσοστά ροής αέρα από 0 LFM μέσω
400 LFM με τον αέρα που ρέει από το pin 1 στο pin 3 (ονομαστική είσοδος
τάσης).

Σχήμα 6: Θερμική οικόπεδο του μετατροπέα σε 8 amp φορτίο ρεύματος
(40W) με 25 ° C αέρα που ρέει με ρυθμό 200 LFM. Ο αέρας είναι
ρέει μέσω του μετατροπέα από το pin 1 έως 3 pin (ονομαστική
τάση εισόδου).

Σχήμα 7: καμπύλες ισχύος υποβιβασμού Μέγιστη απόδοση έναντι
θερμοκρασία του ατμοσφαιρικού αέρα για τα ποσοστά ροής αέρα από 0 LFM μέσω
400 LFM με τον αέρα που ρέει από την είσοδο στην έξοδο (ονομαστική
τάση εισόδου).

Σχήμα 8: Θερμική οικόπεδο του μετατροπέα σε 8 amp φορτίο ρεύματος
(40W) με 25 ° C αέρα που ρέει με ρυθμό 200 LFM. Ο αέρας είναι
ρέει μέσω του μετατροπέα από την είσοδο στην έξοδο (ονομαστική
τάση εισόδου).

Σχήμα 9: Turn-σε παροδική σε πλήρες φορτίο (ωμικό φορτίο) (2
ms / div) Τάση .Input προ-εφαρμόζεται. Χ 1: Vout (2V / div). Ch
2: ON / OFF εισόδου (200mV / div)

Εικόνα 10: Διακοπή της λειτουργίας του χρόνου πτώση σε πλήρες φορτίο (2 ms / div).
Χ 1: Vout (2V / div)
Χ 2: ON / OFF εισόδου (200 V / div)

Σχήμα 11: Απόκριση Τάση εξόδου στο βήμα αλλαγής του φορτίου
ρεύματος (50% -75% -50% του Iout (max)? di / dt = 0.1A / μs). Φορτίο
καπάκι: 10μF, 100 mW ΕΣΡ πυκνωτή τανταλίου και 0.1uF
κεραμικό πυκνωτή. Χ 1: Vout (200mV / div).

Σχήμα 12: Απόκριση Τάση εξόδου στο βήμα αλλαγής του φορτίου
ρεύματος (50% -75% -50% του Iout (max): di / dt = 0.5A / μs). Φορτίο
καπάκι: 10μF, 30 mW ΕΣΡ πυκνωτή τανταλίου και 0.1uF
κεραμικό καπάκι. Χ 1: Vout (200mV / div).

Σχήμα 13: Έξοδος κυμάτωση της τάσης στην ονομαστική τάση εισόδου
και ονομαστικό ρεύμα φορτίου (20 mV / div). Φορτίο χωρητικότητα: 1μF
κεραμικό πυκνωτή και 10μF πυκνωτή τανταλίου. Bandwidth:
20 MHz. Δείτε το Σχήμα 13 και μέρος 7ο.

7. Προδιαγραφές λειτουργίας
7.1 Ενεργοποίηση (ON / OFF) Έλεγχος (Pin 1)
Η ενεργοποίηση του κωδικού PIN επιτρέπει η μονάδα ισχύος πρέπει να ανάβουν και να σβήνουν ηλεκτρονικά. Η λειτουργία Ενεργοποίηση (ON / OFF) είναι
χρήσιμη για τη διατήρηση της ισχύος της μπαταρίας, για παλμική εφαρμογή εξουσία ή για την εξουσία μέχρι αλληλουχίας.
Η ενεργοποίηση του κωδικού PIN παραπέμπεται στο -vin. Είναι τράβηξε επάνω στο εσωτερικό, έτσι δεν εξωτερική πηγή τάσης απαιτείται. Ένα ανοιχτό
συλλέκτη (ή open drain) διακόπτης συνιστάται για τον έλεγχο του πείρου Ενεργοποίηση.
Όταν χρησιμοποιείτε την ενεργοποίηση του κωδικού PIN, βεβαιωθείτε ότι η αναφορά είναι πραγματικά η -vin καρφίτσα, όχι μπροστά από την EMI το φιλτράρισμα ή
εξ αποστάσεως από τη μονάδα. Οπτικά σύζευξη του σήματος ελέγχου και εντοπισμού της οπτικο ζεύκτη απευθείας στη μονάδα θα
αποφευχθεί οποιοδήποτε από αυτά τα προβλήματα. Εάν ο πείρος Enable δεν χρησιμοποιείται, μπορεί να μείνει κυμαινόμενο (θετική λογική), ή συνδεδεμένο με το -vin
pin (αρνητική λογική) .Figure Α Λεπτομέρειες πέντε πιθανές κυκλώματα για την οδήγηση του πείρου ON / OFF. Σχήμα Β είναι μια λεπτομερή ματιά του
το εσωτερικό κύκλωμα ON / OFF.

Εικόνα Α: Διάφορα κυκλώματα για την οδήγηση του πείρου ON / OFF.

Σχήμα Β: Εσωτερική ON / OFF καρφίτσα κύκλωμα

7.2 Τάση Περικοπή (Pin 6)
Η τάση εξόδου μπορεί να ρυθμιστεί προς τα πάνω ή προς τα κάτω με μία εξωτερική αντίσταση. Η τάση εξόδου θα αυξηθεί κατά ένα
εξωτερική κλάδεμα αντίσταση συνδέεται μεταξύ του πείρου Περικοπή και Com. Η τάση εξόδου θα μειωθεί κατά ένα
εξωτερική κλάδεμα αντίσταση συνδέεται μεταξύ Περικοπή και Vout (+) καρφίτσα. (Σχήμα Γ).

Έξοδος Trim

Σχήμα Γ: Έξοδος τάσης Περικοπή εξωτερικό κύκλωμα

7.3 Χαρακτηριστικά Προστασία
· Εισαγωγή Υπό-Τάση Lockout: Ο μετατροπέας έχει σχεδιαστεί για να απενεργοποιήσετε όταν η τάση εισόδου είναι πολύ χαμηλή, συμβάλλοντας στην αποφυγή
ένα πρόβλημα αστάθεια του συστήματος εισροών, το κύκλωμα κλειδώματος είναι ένα συγκριτικό με DC υστέρηση. Όταν η τάση εισόδου είναι
αυξάνεται, θα πρέπει να υπερβαίνει την τυπική Turn-On Οριακή τιμή τάσης (αναφέρεται στη σελίδα προδιαγραφή) πριν το μετατροπέα
θα ανάψει. Όταν ο μετατροπέας είναι ενεργοποιημένη, η τάση εισόδου πρέπει να πέσει κάτω από το τυπικό απενεργοποίησης τάσης Οριακή τιμή
πριν ο μετατροπέας θα σβήσει.
· Ρεύμα εξόδου Όριο: Το μέγιστο όριο ρεύματος παραμένει σταθερή καθώς η τάση εξόδου μειώνεται. Ωστόσο, μόλις η
αντίσταση του μικρού σε όλη την παραγωγή είναι αρκετά μικρό για να κάνει την πτώση τάσης εξόδου κάτω από την καθορισμένη Έξοδος
DC τρέχον όριο τερματισμού τάσης, ο μετατροπέας σε λειτουργία λόξιγκα κατάσταση απεριόριστη προστασία από βραχυκύκλωμα έως ότου η
βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή το διοικητικό συμβούλιο του φορτίου.
· Over-Temperature Τερματισμός: Ένας αισθητήρας θερμοκρασίας στον μετατροπέα ανιχνεύει τη μέση θερμοκρασία της μονάδας.
Το κύκλωμα θερμικής διακοπής λειτουργίας έχει σχεδιαστεί για να μετατρέψει το μετατροπέα όταν η θερμοκρασία στα αίσθησης φθάνει την θέση
η τιμή τερματισμού Over-Temperature. Θα επιτρέψει ο μετατροπέας να ενεργοποιήσετε ξανά όταν η θερμοκρασία της αίσθησης
τοποθεσία μειώνεται κατά το ποσό της Over-Temperature Shutdown Επανεκκίνηση τιμή υστέρησης.
8. Τυπική Εφαρμογή και Σχεδιασμός Εξέταση
8.1 Τυπικό κύκλωμα εφαρμογή

Σχήμα Δ: Τυπικό κύκλωμα εφαρμογή (αρνητική λογική μονάδα, με δυνατότητα μόνιμα).

8.2 Εισαγωγή Φιλτράρισμα

DC-DC μετατροπείς, από τη φύση τους, δημιουργούν σημαντικές
επίπεδα τόσο διεξάγονται και ακτινοβολείται θορύβους. Ο
διεξάγεται θορύβους περιλαμβάνονται κοινό τρόπο και διαφορικό
θορύβους λειτουργίας. Η κοινή θόρυβος λειτουργίας είναι άμεσα συνδεδεμένα
στην αποτελεσματική παρασιτική χωρητικότητα μεταξύ της ισχύος
δομικό στοιχείο αγωγούς εισόδου και της γείωσης του σασί. Ο
απόκλιση του θορύβου λειτουργίας είναι μεταξύ των αγωγών εισόδου. Είναι
συνιστάται να έχουν κάποιο επίπεδο της καταστολής EMI για να
η μονάδα ισχύος.
Διενεργήθηκε θόρυβο στις γραμμές τροφοδοσίας εισόδου μπορεί να συμβεί
είτε ως διαφορικό ή ρεύματα θορύβου common-mode. Ο
απαιτούμενα πρότυπα για τις εκπομπές που πραγματοποιούνται είναι EN55022
Κατηγορία Α (FCC Part15). (Βλέπε Σχήμα Ε)

9. Μέθοδος δοκιμής
9.1 Έξοδος Ripple & δοκιμαστικό θόρυβο:
Ο κυματισμός εξόδου αποτελείται από θεμελιώδη κυματισμός συχνότητας και υψηλής συχνότητας αιχμές θορύβου μεταγωγής. Ο
κυματισμός συχνότητας θεμελιώδη αλλαγή (ή βασική κυματισμός) είναι στο εύρος 100 kHz έως 1MHz? η υψηλή συχνότητα μεταγωγής
ακίδα θορύβου (ή θόρυβος μεταγωγής) είναι στα 10 MHz με το εύρος 50MHz. Ο θόρυβος μεταγωγής καθορίζονται συνήθως με 20
MHz εύρος ζώνης για να περιλαμβάνει όλες τις σημαντικές αρμονικές για τις αιχμές θορύβου.
Ο ευκολότερος τρόπος για να μετρηθεί η κυμάτωση εξόδου και ο θόρυβος είναι να χρησιμοποιήσετε ένα άκρο του καθετήρα παλμογράφο και δαχτυλίδι εδάφους πιέζεται
απευθείας κατά τις ακίδες εξόδου μετατροπέα ισχύος, όπως φαίνεται παρακάτω. Αυτό καθιστά τη συντομότερη δυνατή σύνδεση μέσω
οι ακροδέκτες εξόδου. Το έδαφος κλιπ ανιχνευτή παλμογράφο δεν πρέπει ποτέ να χρησιμοποιείται για τη μέτρηση κυματισμός και θορύβου. Ο
κλιπ γείωσης δεν θα ενεργεί μόνο ως κεραία και pickup η εκπεμπόμενη ενέργεια των υψηλών συχνοτήτων, αλλά θα εισαγάγει το
θόρυβος common-mode για τη μέτρηση, καθώς και.
Η τυπική εγκατάσταση δοκιμής για κυματισμός & ο θόρυβος μετρήσεων φαίνεται στο Σχήμα ΣΤ μια υποδοχή καθετήρα (Tektronix, PN
131.0258-00) χρησιμοποιείται για τις μετρήσεις για την εξάλειψη pickup θόρυβος που συνδέεται με μακρά έδαφος κλιπ των ανιχνευτών πεδίο.

Εικόνα F: κυμάτιο και Θορύβου τυποποιημένα μέσα δοκιμών.

10. Φυσική Πληροφορίες
10.1 Μηχανική Περίγραμμα

Σημειώσεις:
1. Όλες οι καρφίτσες είναι 0,040 "(1,02 χιλιοστά) Dia. με 0,09 "(2,2 χιλιοστά) Dia. αντιπαράθεσης ώμους.
2. Ανοχές: x.xx ± 0,02 (± 0,5 χιλιοστά xx).
x.xxx ± 0,010. (± 0,25 χιλιοστά x.xx)

10.2 Pin ονομασίες
