Απομονωμένοι μετατροπείς ρεύμα-συνεχές ρεύμα

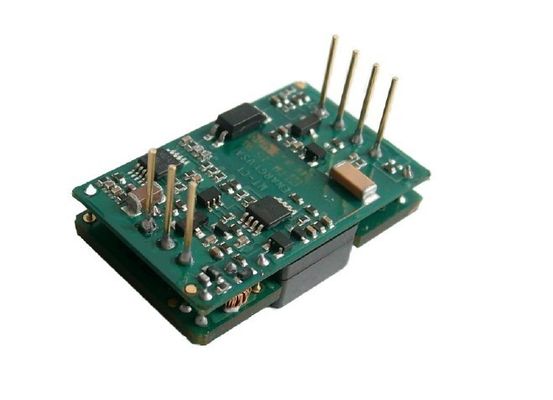

Ρεύμα-συνεχές ρεύμα παραγωγή 5V mt13-48s5-POC μετατροπέων 13W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 13W

Ευρεία σειρά εισαγωγής: 36-72Vdc

Υψηλή αποδοτικότητα μετατροπής: 91%

Κανονισμός γραμμών σε ±0.5%

Κανονισμός φορτίων σε ±1.0%

Τάση απομόνωσης: 1,500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-current παραγωγής προστασία

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής -5~+ 10% Vout

Επισκόπηση προϊόντων

Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης, τον έλεγχο και τις τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η ενεργός μετατροπή σφιγκτηρών υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			75	Vdc	Συνεχής, μη-λειτουργία
			72	Vdc	Συνεχής, λειτουργία
			75	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης			2000	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-40		100	℃	Λαμβάνοντας υπόψη τη θερμοκρασία PCB
Θερμοκρασία αποθήκευσης	-55		115	℃
Επιτρέψτε στην τάση Vin-	0		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	36	48	72	Vdc
Ανταπεργία κάτω από-τάσης		34	35.5	Vdc	Σημείο αποκατάστασης
	31.5	32		Vdc	Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής			0.45	Α	Εισαγωγή Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα		90		%	Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός		0.8		W	Κανένα φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	4.95	5.00	5.05	Vdc	Ονομαστική εισαγωγή. Κανένα φορτίο
Σειρά τάσης παραγωγής	4.90	5.00	5.10	Vdc
Σειρά ρευμάτων παραγωγής	0		2.6	Α
Κανονισμός γραμμών		±0.02	±0.5	%
Κανονισμός φορτίων		±0.50	±1.0	%
Τρέχον όριο	2.8	3.3		Α	Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος	2		5	Α
Κυματισμός (RMS)		20		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ.
Θόρυβος (κορυφής-σε-κορυφή)		70		MV
Μέγιστη παραγωγή ΚΑΠ			4000	μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής		150		MV	50% 75% 50% Iout ανώτατο (di/dt=0.1A/μs).
		180		MV	50% 75% 50% Iout ανώτατο (di/dt=0.5A/μs).
Δυναμικός χρόνος αποκατάστασης		200		µS
Χρόνος ανόδου παραγωγής		50		κα	Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει			5	%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	230	250	280	KHz
Περιποίηση τάσης παραγωγής			10	% Vout	Περιποίηση επάνω
			5		Περιποίηση κάτω
Επιτρέψτε την τάση			1	μΑ
Επιτρέψτε (το ON/OFF) έλεγχο Θετική λογική	2.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	0		1.5	Vdc	Από-έλεγχος, λογική
Προστασία υπερφόρτωσης	110	120		%	Τρέχων τρόπος, Pulsecurrent (raredload 100%)
Προστασία βραχυκυκλώματος				mΩ	Τρόπος λόξιγκα, από την αποκατάσταση
Προστασία πέρα-θερμοκρασίας		105		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
		90		℃	Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
				Vdc	Στη βάση
				Vdc	Έξω στη βάση
Αντίσταση απομόνωσης	100			MΩ	Σε 500VDC για να το εξετάσει όταν το atmosphericpressure και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		10		Oz (ζ)
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-40		100	℃	Θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-55		115	℃	Περιβαλλοντική θερμοκρασία
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στο ονομαστικό ρεύμα τάσης vs.load παραγωγής για ελάχιστος, ονομαστικός, και maximuminput τάση σε 25°C.

Σχήμα 2: Η αποδοτικότητα στην ονομαστική τάση and60% παραγωγής εκτίμησε την ισχύ εναντίον του ποσοστού ροών αέρος για τα περιβαλλοντικά airtemperatures 25°C.

Σχήμα 3: Μέγιστη παραγωγής θερμοκρασία αέρα καμπυλών vs.ambient δύναμης derating για τα ποσοστά ροών αέρος 0 LFM through400 LFM με τον αέρα που ρέει από την καρφίτσα 1 pin3 (nominalinput τάση).

Σχήμα 4: Κυματισμός τάσης παραγωγής στο ονομαστικό inputvoltage και το εκτιμημένο ρεύμα φορτίων (20 mV/div). Loadcapacitance: 0.1μF κεραμικός πυκνωτής και πυκνωτής 10μFtantalum. Εύρος ζώνης: 20 MHZ.

Σχήμα 5: Η περιβαλλοντική θερμοκρασία είναι 25 ℃, το φορτίο carriedby το φορτίο (δύναμη 13W), ο χάρτης θερμικής λήψης εικόνων.

Σχήμα 6: Διεγερτικός επιβάτης στο πλήρες φορτίο (resistiveload) (100 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. Ch1: Vout (2V/div) Ch2: ON/OFF εισαγωγή (5V/div)

Σχήμα 7: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (400ms/div). Ch1: Vout (2V/div) Ch2: ON/OFF εισαγωγή (5V/div)

Σχήμα 8: Απάντηση τάσης παραγωγής στο ρεύμα βήμα-αλλαγής inload (50%-75%-50% Iout (ανώτατου) dI/dt =0.1A/μs). Φορτίο ΚΑΠ: 10μF, tantalumcapacitor 100 mΩ ESR και 1μF κεραμικός πυκνωτής. Ch1: Vout (200mV/div)

Σχήμα 9: Απάντηση τάσης παραγωγής στο ρεύμα βήμα-αλλαγής inload (50%-75%-50% Iout (ανώτατου): dI/dt =0.5A/μs). Φορτίο ΚΑΠ: 10μF, tantalumcapacitor 100mΩ ESR και 1μF κεραμική ΚΑΠ. Ch1: Vout (200mV/div)

6. Φυσικές πληροφορίες

6.1 μηχανική περίληψη

Σημειώσεις:

1. Όλες οι άλλες καρφίτσες είναι dia 0.6mm

2. Pin4 και Pin6 είναι παράλληλη σύνδεση. Ο χρήστης θα μπορούσε να επιτύχει τη λειτουργία Vout (+) εάν συνδέστε καθεμία καρφίτσα δύο orboth.

3. Ανοχές: x.xx±0.02 μέσα. (x.x±0.5mm) .x.xxx±0.010 μέσα. (x.xx±0.25mm)

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (-)	Αρνητική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	Vout (-)	Αρνητική τάση παραγωγής
6	Vout (+)	Θετική τάση παραγωγής
7	Περιποίηση	Περιποίηση τάσης παραγωγής
