Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V

  • Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V
Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Enargy
Αριθμό μοντέλου: Yn100-24s28-PEC
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: Negotiation
Χρόνος παράδοσης: 1-8 εβδομάδες
Όροι πληρωμής: διαπραγμάτευση
Δυνατότητα προσφοράς: 1000pcs/week
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

μετατροπέας συνεχούς συνεχούς ρεύματος υψηλής δύναμης

,

ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων

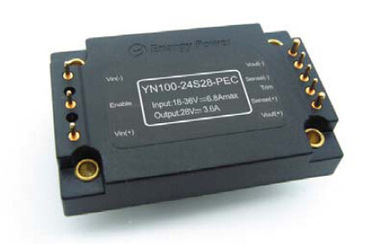

Ρεύμα-συνεχές ρεύμα παραγωγή 28V yn100-24s28-PEC μετατροπέων 100W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 100W

Ευρεία σειρά εισαγωγής: 18-36Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 93%

Κανονισμός γραμμών σε ±1%

Κανονισμός φορτίων σε ±1%

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-Current παραγωγής προστασία

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Επισκόπηση προϊόντων

Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε τη δύναμη

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Τάση εισαγωγής 45 Vdc Συνεχής, μη-λειτουργία
40 Vdc Συνεχής, λειτουργία
45 Vdc Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης 2000 Vdc Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία -40 100 Θερμοκρασία PCB
Θερμοκρασία αποθήκευσης -55 105
Επιτρέψτε - τάση Vin -0.5 10 Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Σειρά τάσης εισαγωγής 18 24 36 Vdc
Ανταπεργία κάτω από-τάσης 17.5 17.9 Vdc Σημείο αποκατάστασης
15.5 16.5 Vdc Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής 6.7 Α Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα 92 % Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός 5 13 W Κανένα φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής 27.72 28.00 28.28 Vdc Εκτιμημένη τάση εισαγωγής, κανένα φορτίο
Σειρά τάσης παραγωγής 27.50 28.00 28.50 Vdc
Σειρά ρευμάτων παραγωγής 0 3.57 Α
Κανονισμός γραμμών ±0.5 ±1.0 %
Κανονισμός φορτίων ±0.09 ±1.0 %
Τρέχον όριο 3.75 4.28 4.64 Α 95% της εκτιμημένης τάσης παραγωγής
Ρεύμα βραχυκυκλώματος 3.57 3.57 4.28 Α
RMS 200 MV Ονομαστική εισαγωγή πλήρες φορτίο 20MHz, εύρος ζώνης
κορυφής-σε-κορυφή 280 MV

Χωρητικό φορτίο από

μηχανή

2200 μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής 700 MV 50% 75% 50% Iout ανώτατο (di/dt= 0.1A/µs)
720 MV 50% 75% 50% Iout ανώτατο (di/dt= 2.5A/µs)
Δυναμικός χρόνος αποκατάστασης 300 μS
Χρόνος ανόδου παραγωγής 15 κα Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει 5 κα

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Συχνότητα μετατροπής 187 230 255 KHz
Περιποίηση παραγωγής 8 % Vout tTrim επάνω
8 Περιποίηση κάτω
Επιτρέψτε το ρεύμα 0.5 μΑ
Επιτρέψτε (ON/OFF) 3.5 10 Vdc -έλεγχος, λογική υψηλή ή που επιπλέει
-0.5 0.5 Vdc Από-έλεγχος, λογική χαμηλή
Προστασία υπερφόρτωσης 105 120 130 % Τρέχων τρόπος, ρεύμα σφυγμού (100% το φορτίο)
Προστασία βραχυκυκλώματος 65 mΩ Τρόπος λόξιγκα, από την αποκατάσταση
Πέρα προστασία θερμοκρασίας 105 Προστατεύστε το σημείο, λαμβάνοντας υπόψη τη θερμοκρασία PCB
90 Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Τάση απομόνωσης 1500 Vdc Εισαγωγή στην παραγωγή
1500 Vdc Εισαγωγή στη βάση
500 Vdc Παραγωγή στη βάση
Αντίσταση απομόνωσης 10 MΩ Σε 500Vdc για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης 1000 pF

2. Γενικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Βάρος 2.5(72) Oz (ζ)
(Που υπολογίζεται MTBF) 1 MHrs

TR-nwt-000332 φορτίο 80%, 300LFM,

40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Λειτουργούσα θερμοκρασία -40 100 θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης -55 105 Περιβαλλοντικός
Συντελεστής θερμοκρασίας ±0.02 %/℃
Υγρασία 20 95 %R.H.

4. Συμμόρφωση προτύπων

Παράμετρος Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 0Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 1

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον

ρεύμα φορτίων για ελάχιστο, ονομαστικός, και το μέγιστο

τάση εισαγωγής σε 25°C.

Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής

εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα

25°C, 40°C, και 55°C (ονομαστική τάση εισαγωγής).

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 2Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 3

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον

περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM κατευθείαν

400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική εισαγωγή

τάση).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική εισαγωγή

τάση και εκτιμημένο ρεύμα φορτίων (20 mV/div). Φορτίο

ικανότητα: 0.1μF κεραμικός πυκνωτής και ταντάλιο 10μF

πυκνωτής. Εύρος ζώνης: 20 MHZ.

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 4Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 5

Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο

ρεύμα (100W) με τον αέρα 25°C που ρέει στο ποσοστό

200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από

καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο

ρεύμα (100W) με τον αέρα 25°C που ρέει στο ποσοστό

200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από

εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 6Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 7

Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο)

(100ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.

Ch1: ON/OFF εισαγωγή (1V/div Ch2: Vout (20V/div)

Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (40 ms/div).

Ch1: ON/OFF εισαγωγή (1V/div Ch2: Vout (20V/div)

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 8Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 9

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή

ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =

0.1A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100 mΩ ESR

πυκνωτής και κεραμικός πυκνωτής 0.1μF. Ch1: Vout

(1V/div)

Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο

ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο

ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 MW ESR και 0.1μF κεραμικοί

ΚΑΠ. Ch1: Vout (1V/div)

6. Φυσικές πληροφορίες

6.1 μηχανική περίληψη

Ρεύμα-συνεχές ρεύμα ενότητα μετατροπέων 8V 10

Σημειώσεις:

1. Οι καρφίτσες 6, 10 είναι dia 1.52mm. με το dia 2.16mm.

2. Άλλες καρφίτσες 1.02mm dia. με το dia 1.65mm.

3. Ανοχές: x.x ±0.5mm.x.xx ±0.25mm

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ. Όνομα Λειτουργία
1 Vin (+) Θετική τάση εισαγωγής
2 NU NU
3 Επιτρέψτε Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
4 NU NU
5 Vin (-) Αρνητική τάση εισαγωγής
6 Vout (-) Αρνητική τάση παραγωγής
7 Αίσθηση (-) Αρνητική μακρινή αίσθηση. Η αίσθηση (-) μπορεί να συνδεθεί με Vout (-) ή να αφηθεί ανοικτό.
8 Περιποίηση Περιποίηση τάσης παραγωγής. Καρφίτσα περιποίησης άδειας ανοικτή για την ονομαστική τάση παραγωγής.
9 Αίσθηση (+) Θετική μακρινή αίσθηση. Η αίσθηση (+) μπορεί να συνδεθεί με Vout (+) ή να αφηθεί ανοικτό.
10 Vout (+) Θετική τάση παραγωγής
