50W ρεύμα-ΣΥΝΕΧΗΣ μετατροπέας 12V

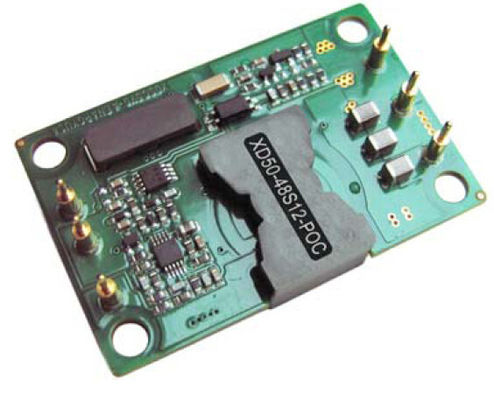

Ρεύμα-συνεχές ρεύμα παραγωγή 12V xd50-48s12-POC μετατροπέων 50W

Χαρακτηριστικά γνωρίσματα

Δύναμη παραγωγής: 50W

Ευρεία σειρά εισαγωγής: 36-72VDC

Υψηλή αποδοτικότητα μετατροπής: 88%

Κανονισμός γραμμών σε ±1%

Κανονισμός φορτίων σε ±1%

Σταθερή λειτουργούσα συχνότητα

Τάση απομόνωσης: 1500V

Επιτρέψτε (το On/Off) έλεγχο

Over-voltage παραγωγής προστασία

Προστασία υπερφόρτωσης παραγωγής

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Επισκόπηση προϊόντων

Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε τη δύναμη

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής (ανθεκτικών) και του πιάτου βάσεων

θερμοκρασία, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων.

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			78	Vdc	Συνεχής, μη-λειτουργία
			75	Vdc	Συνεχής, λειτουργία
			78	Vdc	Λειτουργούσα παροδική προστασία
Τάση απομόνωσης			2000	Vdc	IIn έξω
Λειτουργούσα θερμοκρασία	-55		100	℃
Θερμοκρασία αποθήκευσης	-55		125	℃
Επιτρέψτε - τάση Vin	-2		15	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα τάση εισαγωγής	36	48	72	Vdc	Συνεχής
Το κύμα εισαγωγής αντιστέκεται			78	Vdc	<100ms>
Ανταπεργία κάτω από-τάσης		35.5	36.0	Vdc	Διεγερτικό κατώτατο όριο
	32.5	33.5		Vdc	Κλείσιμο - το κατώτατο όριο
Μέγιστο ρεύμα εισαγωγής		1.6		Α	Πλήρες φορτίο 36Vdc εισαγωγή
Αποδοτικότητα		91		%	Σχήματα 1-2
Διασκεδασμός, εφεδρικός		2.0	3.5	W	Κανένα φορτίο
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα			5	μΑ	Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική εισαγωγή Ικανότητα		100		uF	Χαρακτηριστικό ESR 0.1-0.2W

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.88	12.00	12.12	Β	Ονομαστική εισαγωγή Κανένα φορτίο 25℃
Σειρά ρευμάτων παραγωγής	0.1		10	Α	Υπό τον όρο θερμικό
Κανονισμός γραμμών		±0.2	±1	%	Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων		±0.2	±1	%	Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας		±0.02		%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Τρέχον όριο		13		Α	Τάση 90% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος	0	10	25	Α	Τάση παραγωγής <250 mV="">
RMS			50	mVp-π	Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ εύρος ζώνης Δείτε τα σχήματα 7
Κορυφής-σε-κορυφή			75	mVp-π
Μέγιστη παραγωγή ΚΑΠ.	220		3300	μF	Ονομαστική εισαγωγή πλήρες φορτίο
Περιποίηση τάσης παραγωγής	-8		+10	%	Ονομαστική εισαγωγή πλήρες φορτίο 25°C

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/us)			380	MV	50% 75% 50% Iout ανώτατο σε ονομαστικό περιβαλλοντική θερμοκρασία αέρα Σχήμα 5
Αλλαγή στο ρεύμα παραγωγής (di/dt= 1.5A/us)			400	MV	50% 75% 50% Iout ανώτατο σε ονομαστικό περιβαλλοντική θερμοκρασία αέρα Σχήμα 6
Εγκαθιστώντας χρόνος			300	εμείς	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος		5		κα	Πλήρες φορτίο Nom Vout=90%.
Χρόνος πτώσης κλεισίματος		2		κα	Πλήρες φορτίο Nom Vout=10%.
Η τάση παραγωγής υπερανυψώνει			5	%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	180	200	230	KHz	Στάδιο κανονισμού και στάδιο απομόνωσης
Περιποίηση (Pin6)					Δείτε στο μέρος 6.2 την περιποίηση τάσης (Pin6)
Περιποίηση τάσης παραγωγής			10	%	Περιποίηση επάνω, καρφίτσα περιποίησης (-) Vout.
	8			%	Περιποίηση κάτω, καρφίτσα περιποίησης (+) Vout.
Επιτρέψτε (το ON/OFF) έλεγχο (Pin1)					Δείτε το μέρος 6.1
Επιτρέψτε την τάση Επιτρέψτε το ρεύμα πηγής			15	Vdc	Επιτρέψτε να επιπλεύσει καρφιτσών
			1	μΑ
Επιτρέψτε (on-off έλεγχος) Θετική λογική	1.0		15	%	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		0.3	%	Από-έλεγχος, λογική χαμηλή

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Over-Voltage προστασία		120		%	Τύπος: Τρόπος τάση-ορίου Ελάχιστο φορτίο στην εκτιμημένη τάση εισαγωγής
Προστασία υπερφόρτωσης		120		%	Τρέχων-τρόπος, σφυγμός από το σφυγμό ρεύμα Κατώτατο όριο ορίου, (φορτίο %Rated)
Προστασία βραχυκυκλώματος			65	mΩ	Τύπος: Τρόπος λόξιγκα, μη-που κλείνει με το μάνταλο, Αυτόματος-αποκατάσταση, κατώτατο όριο, βραχυκύκλωμα Αντίσταση
Πέρα-θερμοκρασία Προστασία		125		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
		25		℃	Υστέρηση

1.7 ασφάλεια προτύπου

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Έξω
Αντίσταση απομόνωσης	10			MΩ	Σε 500VDC για να το εξετάσει όταν ατμοσφαιρικός η πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		+100	℃	Εκτεταμένος, θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-55		+125	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	10		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει
Βάρος		0.88(25)		Oz (ζ)	Ανοικτό πλαίσιο
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3.Standards συμμόρφωση

Παράμετρος	Σημειώσεις
UL/cUl60950
EN60950
72/23/EEC
93/68/EEC
Δοκιμή φλογών βελόνων (IEC 695-2-2)	δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2	Δοκιμή ESD, 8kV - NP, 15kV αέρας - NP (κανονική απόδοση)
GR-1089-ΠΥΡΗΝΑΣ	Παράγραφος 7 - ηλεκτρική ασφάλεια, παράγραφος 9 - που συνδέει/που στηρίζει
Telcordia (πυρήνας κουδουνιών) GR-513

Μια εξωτερική θρυαλλίδα εισαγωγής πρέπει πάντα να χρησιμοποιηθεί για να καλύψει αυτές τις απαιτήσεις ασφάλειας. Επαφή δικοί μας για την επίσημη ασφάλεια

τα πιστοποιητικά στις νέες απελευθερώσεις ή μεταφορτώνουν από τον ιστοχώρο εταιρίας ENARGY.

4. ΔΟΚΙΜΗ ΠΡΟΣΟΝΤΩΝ

Παράμετρος.	# Μονάδες	Όροι
Δοκιμή ζωής	32	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Δόνηση	5	10-55Hz σκούπισμα, 0.060» συνολική εξόρμηση, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για 3 άξονας
Μηχανικός κλονισμός	5	100g ελάχιστο, 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Ανακύκλωση θερμοκρασίας	10	-40°C σε 100°C, temp μονάδων. κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	5	Ανγμένος = λ. σε ανώτατο, Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	5	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Υγρασία	5	85°C, 85% RH, 1000 ώρες, 2 λεπτά επάνω και 6 ώρες μακριά
Solderability	15 καρφίτσες	Mil-STD-883, μέθοδος 2003

· Η εκτενής δοκιμή χαρακτηρισμού όλων των προϊόντων και των διαδικασιών παραγωγής εταιρίας ENARGY εκτελείται

εξασφαλίστε ότι παρέχουμε το γερό, αξιόπιστο προϊόν. Ελάτε σε επαφή με το εργοστάσιο για το επίσημο έγγραφο οικογενειακών προσόντων προϊόντων.

· ΕΠΙΛΟΓΕΣ

Η εταιρία ENARGY παρέχει τις διάφορες επιλογές για την αίσθηση λογικής, το μήκος καρφιτσών και το χαρακτηριστικό γνώρισμα που τίθενται για αυτήν την οικογένεια DC/DC

μετατροπείς. Παρακαλώ συμβουλευθείτε τη σελίδα 10 αυτού του φύλλου προδιαγραφών για τις πληροφορίες για τις διαθέσιμες επιλογές.

5. ΑΠΑΣΧΟΛΗΘΕΙΤΕ ΣΕ CURVE&WAVE

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου
ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής
σε 25°C.

Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής
εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα
25°C, 40°C, και 55°C (ονομαστικό Vin).

Σχήμα 3: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (2
ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
CH 1: Vout (5V/div).
CH 2: ON/OFF εισαγωγή (500mV/div)

Σχήμα 4: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (2 ms/div).
CH 1: Vout (5V/div)
CH 2: ON/OFF εισαγωγή (500mV/div)

Σχήμα 5: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
τρέχων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο
ΚΑΠ: 220μF, πυκνωτής και 1μF τανταλίου 45m Ω ESR
κεραμικός πυκνωτής. CH 1: Vout (100mV/div, 400uS το /div)

Figure6: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο
ΚΑΠ: 220μF, πυκνωτής και 1μF τανταλίου 45m Ω ESR
κεραμική ΚΑΠ. CH 1: Vout (100mV/div, 400uS το /div)

Σχήμα 7: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και
εκτιμημένο ρεύμα φορτίων (20mV/div). Ικανότητα φορτίων: 1μF
κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης:
20 MHZ.

6. Περιγραφή λειτουργίας καρφιτσών
6.1 επιτρέψτε (το ON/OFF) έλεγχο (καρφίτσα 1)

Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (On/Off) λειτουργία είναι
χρήσιμος για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω.
Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται. Ένας ανοικτός
ο διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας.
Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή
μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα
αποφύγετε οποιων δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - Vin
καρφίτσα (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα
τα εσωτερικά ON/OFF στοιχεία κυκλώματος.

Λογαριάστε το Α: Διάφορα κυκλώματα για την οδήγηση της ON/OFF καρφίτσας.

Σχήμα Β: Εσωτερικά ON/OFF στοιχεία κυκλώματος καρφιτσών.

6.2 περιποίηση τάσης (καρφίτσα 6)
Η τάση παραγωγής μπορεί να ρυθμιστεί πάνω η κάτω με έναν εξωτερικό αντιστάτη. Υπάρχει θετικοί λογική περιποίησης και αρνητικός
λογική περιποίησης διαθέσιμη. Για τη θετική λογική, η τάση παραγωγής θα αυξηθεί όταν συνδέεται ένας εξωτερικός τακτοποιώντας αντιστάτης
μεταξύ της περιποίησης και της καρφίτσας Vout (+). Η τάση παραγωγής θα μειωθεί όταν συνδέεται ένας εξωτερικός τακτοποιώντας αντιστάτης
μεταξύ της περιποίησης και της καρφίτσας COM. Ένα πολύστροφο δοχείο περιποίησης 20Ký μπορεί επίσης να χρησιμοποιηθεί για να ρυθμίσει την τάση παραγωγής πάνω η κάτω. (Αριθμός
Γ & Δ).

Περιποίηση παραγωγής

Περιποίηση-επάνω	Καρφίτσα περιποίησης στη COM
Περιποίηση-κατεβάστε	Τακτοποιήστε την καρφίτσα σε Vout (+)

Σχήμα Γ: Εξωτερικό κύκλωμα περιποίησης παραγωγή-τάσης

Σχήμα Δ: Σύνδεση δοχείων περιποίησης.

7. Βασικές λειτουργία και εφαρμογή χαρακτηριστικών γνωρισμάτων
7.1 κυματισμός παραγωγής & δοκιμή θορύβου

Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας.
ο θεμελιώδης κυματισμός συχνότητας μετατροπής (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η μετατροπή υψηλής συχνότητας
η ακίδα θορύβου (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με 20
Εύρος ζώνης MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου.
Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται
άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση απέναντι
τα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου.
ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει
θόρυβος κοινός-τρόπου στη μέτρηση επίσης.
Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Ε. Μια υποδοχή ελέγχων (Tektronix, P.N.
131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.

Σχήμα Ε: Κυματισμός & εξεταστικά μέσα προτύπων θορύβου.

7.2 χαρακτηριστικό κύκλωμα εφαρμογής

Σχήμα Φ: Χαρακτηριστικό κύκλωμα εφαρμογής (η αρνητική μονάδα λογικής, επέτρεψε μόνιμα).

Κυκλώματα εφαρμογής: Το σχήμα Φ παρέχει κατωτέρω ένα χαρακτηριστικό διάγραμμα κυκλωμάτων που απαριθμεί το φιλτράρισμα εισαγωγής και
τακτοποίηση τάσης.

7.3 εισαγμένο φιλτράρισμα

Ρεύμα-συνεχές ρεύμα οι μετατροπείς, από τη φύση, παράγουν τα σημαντικά επίπεδα και διευθυνμένου και ακτινοβολούντος θορύβου. Υπάρχουν δύο τύποι διευθυνμένων θορύβων: κοινός τρόπος και διαφορικός θόρυβος τρόπου. Ο κοινός θόρυβος τρόπου συσχετίζεται άμεσα με την αποτελεσματική παρασιτική ικανότητα μεταξύ του εδάφους αγωγών και πλαισίων εισαγωγής ενότητας δύναμης. Ο διαφορικός θόρυβος τρόπου είναι στους αγωγούς εισαγωγής. Συστήνεται να υπάρξει κάποιο επίπεδο καταστολής της EMI στην ενότητα δύναμης.
Ο διευθυνμένος θόρυβος στα ηλεκτροφόρα καλώδια εισαγωγής μπορεί να εμφανιστεί ως είτε ρεύματα θορύβου διαφορικού είτε κοινός-τρόπου.
τα απαραίτητα πρότυπα για τις διευθυνμένες εκπομπές είναι κατηγορία Α EN55022 (FCC Part15). (Δείτε το σχήμα Γ)

Σχήμα Γ: Φιλτράρισμα εισαγωγής

7.4 εισαγμένο απεικονισμένο ρεύμα κυματισμών

Ο μετατροπέας σύρει το ρεύμα από τη δύναμη εισαγωγής
πηγή μόνο όταν είναι ανοικτός ο διακόπτης εισαγωγής. Αυτό δημιουργεί το α
τρέχουσα ροή παλμού από την πηγή εισαγωγής. Απεικονισμένη
το ρεύμα κυματισμών μετριέται ως κορυφής-σε-κορυφή ρεύμα με το α
τρέχων έλεγχος άνω των 0 στο εύρος ζώνης 20MHz. Ρεύμα κυματισμών
μπορέστε να κατασταλθείτε από ένα εξωτερικό φίλτρο Π (pi) όπως παρουσιάζεται
κατωτέρω. δείτε Figure Χ.

Σχήμα Χ: Απεικονισμένο εισαγωγή ρεύμα κυματισμών.

7.5 χαρακτηριστικά γνωρίσματα προστασίας
· Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγουν ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής αυξάνεται, πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) προτού να ανοίξει ο μετατροπέας. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών
προτού να κλείσει ο μετατροπέας.
· Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου παραγωγής, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι τον όρο βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων.
· Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας. Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση στην αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι πότε η θερμοκρασία της αισθανμένης θέσης μειώνεται από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.

8. ΜΗΧΑΝΙΚΟ ΔΙΑΓΡΑΜΜΑ

ΣΗΜΕΙΩΣΕΙΣ:
1. Όλες οι καρφίτσες είναι 0.040» (1.02mm)
dia. με 0.09» (2.2mm) dia.
ώμοι απόκλισης.

8.1 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
2	Vin (-)	Αρνητική τάση εισαγωγής
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	COM	Έδαφος
6	Vout (-)	Αρνητική τάση παραγωγής
