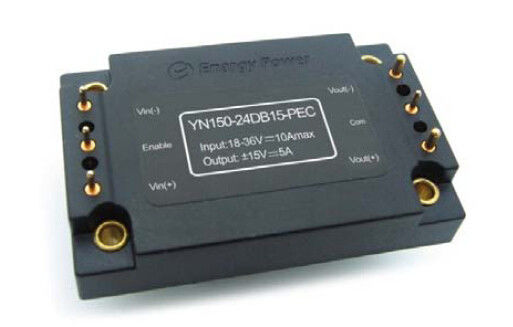

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC

  • Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC
Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Enargy
Αριθμό μοντέλου: Yn150-24db15-PEC
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: Negotiation
Χρόνος παράδοσης: 1-8 εβδομάδες
Όροι πληρωμής: διαπραγμάτευση
Δυνατότητα προσφοράς: 1000pcs/week
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

Απομονωμένος μετατροπέας συνεχούς συνεχούς ρεύματος

,

μετατροπέας συνεχούς συνεχούς ρεύματος υψηλής δύναμης

Ρεύμα-συνεχές ρεύμα παραγωγή 15V yn150-24db15-PEC μετατροπέων 150W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 150W

Ευρεία σειρά εισαγωγής: 18-36Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 91%

Κανονισμός γραμμών σε ±1%

Κανονισμός φορτίων σε ±1%

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-Current παραγωγής προστασία

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Επισκόπηση προϊόντων

Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε τη δύναμη

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Τάση εισαγωγής

40

Vdc

Συνεχής, μη-λειτουργία

38

Vdc

Συνεχής, λειτουργία

40

Vdc

Λειτουργούσα παροδική προστασία,<100ms>

Τάση απομόνωσης

2000

Vdc

Εισαγωγή στην παραγωγή

Λειτουργούσα θερμοκρασία

-40

100

Λαμβάνοντας υπόψη τη θερμοκρασία PCB

Θερμοκρασία αποθήκευσης

-55

105

Επιτρέψτε - τάση Vin

-2

10

Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Σειρά τάσης εισαγωγής

18

24

36

Vdc

Ανταπεργία κάτω από-τάσης

17.5

17.9

Vdc

Σημείο αποκατάστασης

15.5

16.5

Vdc

Προστατεύστε το σημείο

Μέγιστο ρεύμα εισαγωγής

10

Α

Vin λ., πλήρες φορτίο παραγωγής

Αποδοτικότητα

89

%

Εκτιμημένη εισαγωγή Εκτιμημένο φορτίο

Διασκεδασμός, εφεδρικός

12

W

Κανένα φορτίο

1.3 χαρακτηριστικά παραγωγής

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Καθορισμένο σημείο τάσης παραγωγής

14.85

15

15.15

Vdc

+Vout

Εκτιμημένη τάση εισαγωγής, κανένα φορτίο

-14.85

-15

-15.15

Vdc

- Vout

Σειρά τάσης παραγωγής

14.55

15

15.45

Vdc

+Vout

Εκτιμημένη τάση εισαγωγής, φορτίο

-14.55

-15

-15.45

Vdc

- Vout

Σειρά ρευμάτων παραγωγής

5

Α

+Vout

Δύο συγχρόνως αυξάνουν το φορτίο

5

Α

- Vout

Κανονισμός γραμμών

±0.5

±1

%

+Vout

Δύο συγχρόνως αυξάνουν το φορτίο

±0.5

±1

%

- Vout

Κανονισμός φορτίων

±0.5

±1

%

+Vout

Δύο συγχρόνως αυξάνουν το φορτίο

±0.5

±1

%

- Vout

Over-Current παραγωγής

προστασία

5.25

5.75

6.5

Α

+Vout

95% της εκτιμημένης τάσης παραγωγής, φορτίο

5.25

5.75

6.5

Α

- Vout

Ρεύμα βραχυκυκλώματος

7

Α

+Vout

Ταυτόχρονο βραχυκύκλωμα δύο

7

Α

- Vout

Κυματισμός (RMS)

100

MV

+Vout

Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ

εύρος ζώνης.

100

MV

- Vout

Θόρυβος (κορυφής-σε-κορυφή)

150

MV

+Vout

150

MV

- Vout

Χωρητικό φορτίο

από το themachine

220

1800

μF

+Vout

220

1800

μF

- Vout

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Αλλαγή στο ρεύμα παραγωγής

480

MV

50% 75% 50% Iout ανώτατο (di/dt=

0.1A/μs)

600

MV

50% 75% 50% Iout ανώτατο (di/dt=

2.5A/μs)

Δυναμικός χρόνος αποκατάστασης

300

μS

Διεγερτικός χρόνος

30

κα

Έναρξη από το vin στην άνοδο vout σε 90%

Η διακοπή υπερανυψώνει

5

5

κα

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Συχνότητα μετατροπής

187

230

255

KHz

Επιτρέψτε το ρεύμα

10

μΑ

Επιτρέψτε (ON/OFF)

3.5

10

Vdc

-έλεγχος, λογική υψηλή ή που επιπλέει

-0.5

0.5

Vdc

Από-έλεγχος, λογική χαμηλή

Προστασία υπερφόρτωσης

105

115

130

%

Τρέχων τρόπος, ρεύμα σφυγμού (100% το φορτίο)

Προστασία βραχυκυκλώματος

65

Τρόπος λόξιγκα, από την αποκατάσταση

Πέρα προστασία θερμοκρασίας

105

Προστατεύστε το σημείο, λαμβάνοντας υπόψη τη θερμοκρασία PCB

90

Σημείο αποκατάστασης

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Τάση απομόνωσης

1500

Vdc

Εισαγωγή στην παραγωγή

1500

Vdc

Εισαγωγή στη βάση

500

Vdc

Παραγωγή στη βάση

Αντίσταση απομόνωσης

100

Σε 500Vdc για να το εξετάσει όταν ατμοσφαιρικός

η πίεση και η ΔΕΞΙΆ είναι 90%

Ικανότητα απομόνωσης

1000

pF

2. Γενικά χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Βάρος

2.8(80)

Oz (ζ)

(Που υπολογίζεται MTBF)

1

MHrs

TR-nwt-000332 φορτίο 80%, 300LFM,

40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος

Λ.

Τύπος

Max

Μονάδες

Σημειώσεις

Λειτουργούσα θερμοκρασία

-40

100

θερμοκρασία PCB βάσεων

Θερμοκρασία αποθήκευσης

-55

105

Περιβαλλοντικός

Συντελεστής θερμοκρασίας

±0.02

%/℃

Υγρασία

20

95

%R.H.

4. Συμμόρφωση προτύπων

Παράμετρος

Σημειώσεις

Mil-STD-704

Mil-STD-1399

Mil-STD-810

UL/cUL60950

EN60950

GB4943

IEC 61000-4-2

5. Χαρακτηριστικές κύμα και καμπύλες

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 0Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 1

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον
ρεύμα φορτίων για ελάχιστο, ονομαστικός, και το μέγιστο
τάση εισαγωγής σε 25°C.

Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής
εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα
από 25°C, 40°C, και 55°C (ονομαστική τάση εισαγωγής).

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 2Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 3

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM κατευθείαν
400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική εισαγωγή
τάση).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική εισαγωγή
τάση και εκτιμημένο ρεύμα φορτίων (20 mV/div). Φορτίο
ικανότητα: 0.1μF κεραμικός πυκνωτής και ταντάλιο 10μF
πυκνωτής. Εύρος ζώνης: 20 MHZ.

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 4Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 5

Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (150W) με τον αέρα 25°C που ρέει στο ποσοστό
200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από
καρφίτσα 3 στην καρφίτσα 1 (ονομαστική τάση εισαγωγής).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (150W) με τον αέρα 25°C που ρέει στο ποσοστό
200 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από
εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 6Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 7

Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο)
(20ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
Ch1: Vout (10V/div) Ch2: ON/OFF εισαγωγή (2V/div)

Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (40 ms/div).
Ch1: Vout (10V/div) Ch2: ON/OFF εισαγωγή (2V/div)

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 8Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 9

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =
0.1A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100 mΩ ESR
πυκνωτής και 1μF κεραμικός πυκνωτής. Ch1: Vout+
(200mV/div), Ch2: Vout - (200mV/div)

Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs).
Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 MW ESR και
0.1μF κεραμική ΚΑΠ. Ch1: Vout+ (200mV/div), Ch2:
Vout- (200mV/div)

6. Φυσικές πληροφορίες


6.1 μηχανική περίληψη

Ενότητα 18 ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων προστασίας πέρα-θερμοκρασίας - 36V συνεχές ρεύμα yn150-24db15-PEC 10

Σημειώσεις:
1. Οι καρφίτσες 4, 6 είναι dia 1.52mm. με το dia 2.16mm.
2. Οι καρφίτσες 1, 3 είναι dia 1.02mm. με το dia 1.65mm.
3. Ανοχές: x.x ±0.5mm.x.xx ±0.25mm

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.

Όνομα

Λειτουργία

1

Vin (+)

Θετική τάση εισαγωγής

3

Επιτρέψτε

Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.

5

Vin (-)

Αρνητική τάση εισαγωγής

6

Vout (-)

Αρνητική τάση παραγωγής

9

COM

Έδαφος

10

Vout (+)

Θετική τάση παραγωγής
