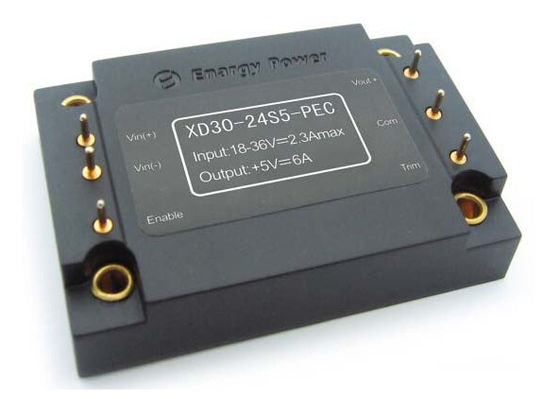

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ

  • 30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ
30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Enargy
Αριθμό μοντέλου: Xd30-24s5-PEC
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: Negotiation
Χρόνος παράδοσης: 1-8 εβδομάδες
Όροι πληρωμής: διαπραγμάτευση
Δυνατότητα προσφοράς: 1000pcs/week
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

Απομονωμένος μετατροπέας συνεχούς συνεχούς ρεύματος

,

μετατροπέας συνεχούς συνεχούς ρεύματος υψηλής δύναμης

Ρεύμα-συνεχές ρεύμα παραγωγή 5V xd30-24s5-PEC μετατροπέων 30W

Χαρακτηριστικά γνωρίσματα:

Ευρεία σειρά εισαγωγής: 18-36 Β

Δύναμη παραγωγής: 30W

Υψηλή αποδοτικότητα μετατροπής: 91%

Κανονισμός γραμμών: ±1%

Κανονισμός φορτίων: ±1%

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής -8~+ 10% Vout

Over-current παραγωγής προστασία

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Over-voltage παραγωγής προστασία

Επιτρέψτε (το On/Off) έλεγχο

Τάση απομόνωσης: 1500Vdc

Επισκόπηση προϊόντων

Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Υψηλός

η ενεργός μετατροπή σφιγκτηρών συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.

1. Ηλεκτρικά χαρακτηριστικά

1.1Absolute μέγιστες εκτιμήσεις

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Τάση εισαγωγής 40 Vdc Συνεχής, μη-λειτουργία
36 Vdc Συνεχής, λειτουργία
40 Vdc Τάση ώθησης,<100ms>
Τάση απομόνωσης 2000 Vdc Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία -40 100 Λαμβάνοντας υπόψη τη θερμοκρασία PCB
Θερμοκρασία αποθήκευσης -55 105
Επιτρέψτε - τάση Vin -2 10 Vdc

1.2Input χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Σειρά τάσης εισαγωγής 18 24 36 Vdc
Ανταπεργία κάτω από-τάσης εισαγωγής 17.0 17.5 17.9 Vdc Σημείο αποκατάστασης
16.0 16.5 17.0 Vdc Προστατεύστε το σημείο
Μέγιστο ρεύμα εισαγωγής 2.3 Α Vin λ., πλήρες φορτίο παραγωγής
Αποδοτικότητα 90 % Εκτιμημένη εισαγωγή εκτιμημένο φορτίο
Διασκεδασμός, εφεδρικός 2 4 W Κανένα φορτίο

1.3Output χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής 4.95 5.00 5.05 Vdc Εκτιμημένη τάση εισαγωγής, κανένα φορτίο
Σειρά τάσης παραγωγής 4.90 5.00 5.10 Vdc
Σειρά ρευμάτων παραγωγής 0 6 Α
Κανονισμός τάσης ±0.2 ±1 %
Κανονισμός φορτίων ±0.2 ±1 %
Τρέχον όριο 8.4 Α 90% της εκτιμημένης τάσης παραγωγής
Ρεύμα βραχυκυκλώματος 10 20 Α
RMS 15 MV

Ονομαστική εισαγωγή πλήρες φορτίο

20MHz, εύρος ζώνης

κορυφής-σε-κορυφή 75 MV
Χωρητικό φορτίο από τη μηχανή 100 4000 μF

1.4Dynamic χαρακτηριστικά απάντησης

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής 250 MV

Φορτίο change50%~75%~50% Iout ανώτατο, di/dt=

0.1A/μS

250 MV

Φορτίο change50%~75%~50% Iout ανώτατο, di/dt=

2.5A/μS

Δυναμικός χρόνος αποκατάστασης 320 εμείς
Διεγερτικός χρόνος 5 κα Έναρξη από το vin στην άνοδο vout σε 90%
Η διακοπή υπερανυψώνει 5 %

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Συχνότητα μετατροπής 180 200 230 KHz
Περιποίηση τάσης παραγωγής 10 % Vout Περιποίηση επάνω
8 Περιποίηση κάτω
Επιτρέψτε το ρεύμα 1 μΑ
Επιτρέψτε (ON/OFF) 1 15 Vdc -έλεγχος, λογική υψηλή ή που επιπλέει
-0.5 0.3 Vdc Από-έλεγχος, λογική χαμηλή
Over-Voltage προστασία 110 130 % Κανένα φορτίο
Προστασία υπερφόρτωσης 110 % Τρέχων τρόπος, ρεύμα σφυγμού (100% εκτίμησε το φορτίο)
Προστασία βραχυκυκλώματος 65 Τρόπος λόξιγκα, από την αποκατάσταση

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Τάση απομόνωσης 1500 Vdc Εισαγωγή στην παραγωγή
1500 Vdc Στη βάση
500 Vdc Έξω στη βάση
Αντίσταση απομόνωσης 10

Σε 500VDC για να το εξετάσει όταν ατμοσφαιρικός

η πίεση και η ΔΕΞΙΆ είναι 90%.

Ικανότητα απομόνωσης 1000 pF

2. Γενικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Βάρος 50 γ
(Που υπολογίζεται MTBF) 1 MHrs

TR-nwt-000332 φορτίο 80%, 300LFM,

40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Λειτουργούσα θερμοκρασία -40 100 Εκτεταμένος, θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης -55 105 Περιβαλλοντικός
Συντελεστής θερμοκρασίας ±0.02 %/℃
Υγρασία 20 95 %R.H.

4.Standards συμμόρφωση

Παράμετρος Σημειώσεις
Mil-STD-704
Mil-STD-1399
Mil-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. ΚΥΜΑ ΕΡΓΑΣΙΑΣ

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 030W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 1

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου
ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή
τάση σε 25°C.

Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής
εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τον περιβαλλοντικό αέρα
θερμοκρασίες 25°C.

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 230W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 3

Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM
μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 1 στην καρφίτσα 3
(ονομαστική τάση εισαγωγής).

Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής
και εκτιμημένο ρεύμα φορτίων (20 mV/div). Ικανότητα φορτίων:
0.1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF.
Εύρος ζώνης: 20 MHZ.

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 430W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 5

Σχήμα 5: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (30W) με τον αέρα 25°C που ρέει στο ποσοστό των 200
LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την καρφίτσα 1
καρφίτσα 3 (ονομαστική τάση εισαγωγής).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες φορτίο
ρεύμα (30W) με τον αέρα 25°C που ρέει στο ποσοστό των 200
LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την εισαγωγή
στην παραγωγή (ονομαστική τάση εισαγωγής).

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 630W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 7

Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο)
(10 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
Ch1: Vout (5V/div)
Ch2: ON/OFF εισαγωγή (1V/div)

Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (10 ms/div).
Ch1: Vout (5V/div)
Ch2: ON/OFF εισαγωγή (1V/div)

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 830W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 9

Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt =
0.1A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100 mΩ ESR
πυκνωτής και κεραμικός πυκνωτής 0.1μF. Ch1: Vout
(200mV/div)

Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs).
Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 30 mΩ ESR και
0.1μF κεραμική ΚΑΠ. Ch1: Vout (200mV/div)

6. Φυσικές πληροφορίες
6.1Mechanical περίληψη

30W ενότητα ρεύμα-ΣΥΝΕΧΩΝ μετατροπέων, 24 βολτ συνεχές ρεύμα στο συνεχές ρεύμα στο μετατροπέα xd30-24s5-PEC 5 βολτ 10

Σημειώσεις:
1. Όλες οι καρφίτσες είναι (1.02mm) dia.
2. Ανοχές: x.x ±0.5mm, x.xx ±0.25mm

6.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ. Όνομα Λειτουργία
1 Επιτρέψτε Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
2 Vin (-) Αρνητική τάση εισαγωγής
3 Vin (+) Θετική τάση εισαγωγής
4 Vout (+) Θετική τάση παραγωγής
5 COM Έδαφος
6 Vout (-) Αρνητική τάση παραγωγής
