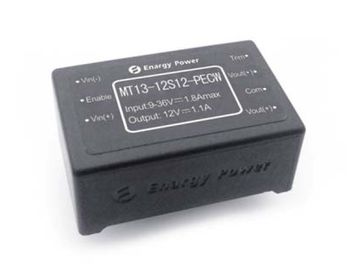

EN60950, παραγωγή 12 βολτ mt13-12s12-PECW μετατροπέων ρεύμα-συνεχές ρεύμα GB4943 13W

Ρεύμα-συνεχές ρεύμα παραγωγή 12V mt13-12s12-PECW μετατροπέων 13W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 13W

Ευρεία σειρά εισαγωγής: 9-36Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 87%

Κανονισμός γραμμών σε ±0.5%

Κανονισμός φορτίων σε ±1.0%

Σταθερή λειτουργούσα συχνότητα

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-voltage παραγωγής προστασία

Προστασία υπερφόρτωσης παραγωγής

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής -5~+ 10% Vout

Επισκόπηση προϊόντων

Αυτοί προηγμένοι ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας στην απόδοση, την ευελιξία, την αξιοπιστία και το κόστος providethe effectivenessof ένα ώριμο τμήμα δύναμης. Η υψηλή συχνότητα ενεργό Clampswitching παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου αποδοτικότητα andhigh.

Εισαγωγή προϊόντος

Η σειρά ΑΜ είναι ένας ανεξάρτητα ρυθμισμένος ενιαίος μετατροπέας προϊόντος που χρησιμοποιεί το μεταβλητό μέγεθος συσκευασίας τούβλου βιομηχανίας. Ο ακέραιος μετασχηματιστής/το πηνίο PCB χρησιμοποιείται για όλα τα πρότυπα σε αυτήν την σειρά. Αυτή η νέα τεχνική σχεδίου έχει βελτιώσει πολύ τη μαγνητική σύζευξη, τη μειωμένη μεταστρέφοντας ακίδα και την παρεχόμενη συνέπεια απόδοσης. Βελτιώνει επίσης τη διαδικασία παραγωγής με πλήρως να αποβάλει τη μαγνητική διαδικασία συνελεύσεων χέρι-αέρα από τις γραμμές παραγωγής.

Αρίθμηση μερών — mt13-12s12-PECW

1. Ηλεκτρικά χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων. Όλα τα στοιχεία που εξετάζουν σε Ta=25oC εκτός από τον ιδιαίτερο καθορισμό.

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			45	Vdc	Συνεχής, μη-λειτουργία
			36	Vdc	Συνεχής, λειτουργία
			45	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης			2000	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-55		100	℃
Θερμοκρασία αποθήκευσης	-65		125	℃
Επιτρέψτε στην τάση Vin-	-0.5		10	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Σειρά τάσης εισαγωγής	9	24	36	Vdc	Συνεχής
Ανταπεργία κάτω από-τάσης		8.6	8.8	Vdc	Διεγερτικό κατώτατο όριο
	8.1	8.3		Vdc	Κατώτατο όριο διακοπών
Μέγιστο ρεύμα εισαγωγής			1.8	Α	Πλήρες φορτίο 9Vdc εισαγωγή
Αποδοτικότητα		87		%	Πλήρες φορτίο, derating τάση εισαγωγής. Σχήματα 1-4
Διασκεδασμός		0.4		W	Κανένα φορτίο
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα		5		μΑ	Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική εισαγωγή Ικανότητα		100		μF	Χαρακτηριστικό ESR 0.1-0.2Ω

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.85	12.00	12.15	Vdc	Ονομαστική εισαγωγή Κανένα φορτίο 25℃
Σειρά τάσης παραγωγής	11.75	12.00	12.25	Vdc
Σειρά ρευμάτων παραγωγής	0.01		1.1	Α	Υπό τον όρο θερμικό. Σχήματα 5-7
Κανονισμός γραμμών		±0.02	±0.50	%	Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων		±0.02	±1.00	%	Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας		±0.002	±0.02	%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Τρέχον όριο	1.15	1.4	1.7	Α	Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος	1		3	Α	Τάση παραγωγής <250 mV="">
Κυματισμός (RMS)		25		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 MHzbandwidth. Σχήμα 8
Θόρυβος (κορυφής-σε-κορυφή)		80		MV
Μέγιστη παραγωγή ΚΑΠ			3000	μF	Ονομαστική εισαγωγή πλήρες φορτίο
Συστήστε εξωτερικό Ικανότητα παραγωγής		100		μF

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/μs)		100		MV	μέγιστο σχήμα 11 50% 75% 50% Iout
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.5A/μs)		100		MV	μέγιστο σχήμα 12 50% 75% 50% Iout
Εγκαθιστώντας χρόνος		200		µS	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος		2		κα	Πλήρες φορτίο Nom Vout=90%. Σχήμα 9
Χρόνος πτώσης κλεισίματος		1		κα	Πλήρες φορτίο Nom Vout=10%. Σχήμα 10
Η τάση παραγωγής υπερανυψώνει		2		%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	180	200	250	KHz	Στάδιο κανονισμού και στάδιο απομόνωσης
Περιποίηση (Pin7)					Δείτε στο μέρος 7.2 την περιποίηση τάσης (Pin7)
Περιποίηση τάσης παραγωγής			10	%	Περιποίηση επάνω, καρφίτσα περιποίησης σε Vout (-)
			5	%	Περιποίηση κάτω, καρφίτσα περιποίησης σε Vout (+)
Επιτρέψτε (το ON/OFF) έλεγχο (Pin2)					Δείτε το μέρος 7.1
Επιτρέψτε την τάση Επιτρέψτε το ρεύμα πηγής		5	10	Vdc	Επιτρέψτε να επιπλεύσει καρφιτσών
			0.5	μΑ
Επιτρέψτε (το ON/OFF) έλεγχο Θετική λογική	2.5		10	Vdc	Στον έλεγχο, λογική υψηλή ή που επιπλέει
	0		1.5	Vdc	ΑΠΟ τον έλεγχο, λογική χαμηλή
Over-Voltage παραγωγής Προστασία		120		%	Ελάχιστο φορτίο, κατώτατο όριο ορίου τάσης
Προστασία υπερφόρτωσης	105	130	150	%	Τρέχων-τρόπος, σφυγμός από το σφυγμό κατώτατο όριο CurrentLimit, (φορτίο %Rated)
Προστασία βραχυκυκλώματος			65	mΩ	Τρόπος λόξιγκα, από την αποκατάσταση
Προστασία πέρα-θερμοκρασίας		105		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
		15		℃	Υστέρηση

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
	1500			Vdc	Εισαγωγή στη βάση
	500			Vdc	Παραγωγή στη βάση
Αντίσταση απομόνωσης	10			MΩ	Σε 500Vdc για να το εξετάσει όταν το atmosphericpressure και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		0.7(20)		Oz (ζ)	Τοποθετημένος σε κάψα
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		+100	℃	Εκτεταμένος, θερμοκρασία πιάτων βάσεων
Θερμοκρασία αποθήκευσης	-55		+125	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
UL/cUL60950
EN60950
GB4943
Δοκιμή φλογών βελόνων (IEC 695-2-2)	Δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2

5. Προδιαγραφή προσόντων

Παράμετρος	Σημειώσεις
Δόνηση	10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3
Μηχανικός κλονισμός	100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Κρύο (σε λειτουργία)	Iec60068-2-1 αγγελία
Υγρή θερμότητα	Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας	-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Δοκιμή ζωής	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Solderability	Iec60068-2-20

6. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον loadcurrent για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή voltageat 25°C.

Σχήμα 2: Αποδοτικότητα στην ονομαστική τάση παραγωγής και ισχύς 60%rated εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα of25°C, 40°C, και 55°C (ονομαστική τάση εισαγωγής).

Σχήμα 3: Διασκεδασμός ισχύος στο ονομαστικό ρεύμα τάσης vs.load παραγωγής για το ελάχιστο, ονομαστικό, και μέγιστο inputvoltage σε 25°C.

Σχήμα 4: Ο διασκεδασμός ισχύος στην ονομαστική τάση and60% παραγωγής εκτίμησε την ισχύ εναντίον του ποσοστού ροών αέρος για τα περιβαλλοντικά airtemperatures 25°C, 40°C, και 55°C (ονομαστικό inputvoltage).

Σχήμα 5: Μέγιστη παραγωγής θερμοκρασία αέρα καμπυλών vs.ambient δύναμης derating για τα ποσοστά ροών αέρος 0 LFM through400 LFM με τον αέρα που ρέει από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστικό inputvoltage).

Σχήμα 6: Μέγιστη θερμοκρασία αέρα καμπυλών vs.ambient παραγωγής δύναμη-derating για τα ποσοστά ροών αέρος 0 LFM through400 LFM με τον αέρα που ρέει από την εισαγωγή στην παραγωγή (nominalinput τάση).

Σχήμα 7: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (13W) με 25°C σε καμία ροή.

Σχήμα 8: Οκυματισμόςτάσηςπαραγωγής στηνονομαστικήτάσηεισαγωγής τορεύμαφορτίων(100mV/div). Ικανότηταφορτίων: 1μFceramicπυκνωτήςκαιπυκνωτήςτανταλίου10μF. Εύρος ζώνης: 20MHZ.

Σχήμα 9: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (100ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. CH 1: Vout (5V/div). CH 2: ON/OFF εισαγωγή (5V/div).

Σχήμα 10: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (2 ms/div). CH 1: Vout (5V/div). CH 2: ON/OFF εισαγωγή (5V/div).

Σχήμα 11: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή σε loadcurrent (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Loadcap: 10μF, πυκνωτής τανταλίου 100 mΩ ESR και πυκνωτής 1μFceramic. CH 1: Vout (100mV/div).

Σχήμα 12: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή σε loadcurrent (50%-75%-50% Iout (ανώτατου): dI/dt = 0.5A/μs). Loadcap: 220μF, πυκνωτής και 1μFceramic ΚΑΠ τανταλίου 30 mΩ ESR. CH 1: Vout (100mV/div).

7. Φυσικές πληροφορίες

7.1 μηχανική περίληψη

Σημειώσεις:

1. Όλες καρφίτσες είναι» (0.6mm οι) dia 0.024. χωρίς ώμο.

2. Pin4 και Pin6 είναι παράλληλη σύνδεση. Ο χρήστης θα μπορούσε να επιτύχει τη λειτουργία Vout (+) εάν συνδέστε καθεμία δύο καρφίτσες orboth.

3. Ανοχές: x.xx ±0.02 μέσα. (x.x ±0.5mm), x.xxx ±0.010 μέσα. (x.xx ±0.25mm)

7.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (-)	Αρνητική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	Vout (-)	Αρνητική τάση παραγωγής
6	Vout (+)	Θετική τάση παραγωγής
7	Περιποίηση	Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής.
