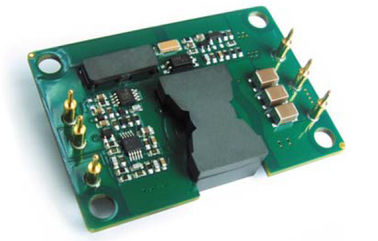

EN60950 συνήθεια 20V 12V στον ρεύμα-ΣΥΝΕΧΗ μετατροπέα 30Watt xd30-12s12-POC

Ρεύμα-συνεχές ρεύμα παραγωγή 12V xd30-12s12-POC μετατροπέων 30W

Κύρια χαρακτηριστικά

Δύναμη παραγωγής: 30W

Ευρεία σειρά εισαγωγής: 10-20Vdc

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 90%

Κανονισμός γραμμών σε ±1%

Κανονισμός φορτίων σε ±1%

Σταθερή λειτουργούσα συχνότητα

Τάση απομόνωσης: 1500V

Επιτρέψτε (το ON/OFF) έλεγχο

Over-voltage παραγωγής προστασία

Προστασία υπερφόρτωσης παραγωγής

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής: 8~+10%

Επισκόπηση προϊόντων

Αυτοί προηγμένη χρήση δύναμη ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

Εισαγωγή προϊόντος

Η σειρά XD είναι ένας ανεξάρτητα ρυθμισμένος ενιαίος μετατροπέας παραγωγής που χρησιμοποιεί μια μεταβλητή συσκευασία τούβλου βιομηχανίας. Η πολύ υψηλή αποδοτικότητα είναι ένα αποτέλεσμα της κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας CORP τοπολογίας ENARGY που χρησιμοποιεί τη σύγχρονη διόρθωση και ένα καινοτόμο σχέδιο κατασκευής για να ελαχιστοποιήσει το διασκεδασμό θερμότητας και να επιτρέψει εξαιρετικά τις πυκνότητες υψηλής δύναμης. Η δύναμη που διαλύεται από το μετατροπέα είναι τόσο χαμηλή που ένα heatsink δεν απαιτείται, το οποίο κερδίζει κόστος, βάρος, ύψος, και προσπάθεια εφαρμογής. Όλα τα τμήματα δύναμης και ελέγχου τοποθετούνται στο πολυστρωματικό υπόστρωμα PCB με την επιφάνεια highyield τοποθετούν την τεχνολογία, με συνέπεια ένα πιό αξιόπιστο προϊόν.

1. Ηλεκτρικά χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων. Όλα τα στοιχεία που εξετάζουν σε Ta=25oC εκτός από τον ιδιαίτερο καθορισμό.

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής			22	Vdc	Συνεχής, μη-λειτουργία
			20	Vdc	Συνεχής, λειτουργία
			22	Vdc	Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης			2000	Vdc	Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία	-55		100	℃
Θερμοκρασία αποθήκευσης	-55		125	℃
Επιτρέψτε - τάση Vin	-2.0		15	Vdc

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
σειρά τάσης εισαγωγής	10	12	20	Vdc	Συνεχής
Ανταπεργία κάτω από-τάσης	9.0	9.5	9.9	Vdc	Διεγερτικό κατώτατο όριο
	8.5	9.0	9.5	Vdc	Κλείσιμο - το κατώτατο όριο
Μέγιστο ρεύμα εισαγωγής			5	Α	Πλήρες φορτίο 10Vdc εισαγωγή
Αποδοτικότητα		88		%	Πλήρες φορτίο, τάση εισαγωγής εκτίμησης Σχήματα 1-4
Διασκεδασμός		4	8	W	Κανένα φορτίο
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα			5	μΑ	Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική εισαγωγή Ικανότητα		100		uF	Χαρακτηριστικό ESR 0.1-0.2W

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.88	12.00	12.12	Vdc	Ονομαστική εισαγωγή Κανένα φορτίο
Σειρά τάσης παραγωγής	11.80	12.00	12.20	Vdc	Κανένα φορτίο στο ανώτατο φορτίο
Σειρά ρευμάτων παραγωγής	0		2.5	Α	Υπό τον όρο θερμικό, 100LFM Σχήματα 5 - 8
Κανονισμός γραμμών		±0.2	±1	%	Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων		±0.2	±1	%	Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας		±0.002	±0.02	%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Τρέχον όριο		3.0		Α	Τάση 90% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος	0	10	20	Α	Τάση παραγωγής <250 mV="">
Κυματισμός (RMS)		15		MV	Ονομαστική εισαγωγή πλήρες φορτίο 20 MHZ εύρος ζώνης Δείτε το σχήμα 13
Θόρυβος (κορυφής-σε-κορυφή)		75		MV
Μέγιστη παραγωγή ΚΑΠ.			2200	μF	Ονομαστική εισαγωγή πλήρες φορτίο
Περιποίηση τάσης παραγωγής	-8		+10	%	Ονομαστική εισαγωγή πλήρες φορτίο

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/us)		350		MV	50% 75% 50% Iout ανώτατο Σχήμα 11
Αλλαγή στο ρεύμα παραγωγής (di/dt= 2.5A/us)		400		MV	50% 75% 50% Iout ανώτατο Σχήμα 12
Εγκαθιστώντας χρόνος			300	εμείς	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος		5		κα	Πλήρες φορτίο Nom Vout=90%. Σχήμα 9
Χρόνος πτώσης κλεισίματος		2		κα	Πλήρες φορτίο Nom Vout=10%. Σχήμα 10
Η τάση παραγωγής υπερανυψώνει			5	%

1.5 λειτουργικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	180	200	230	KHz	Στάδιο κανονισμού και στάδιο απομόνωσης
Περιποίηση (Pin6)					Δείτε στο μέρος 7.2 την περιποίηση τάσης (Pin6)
Περιποίηση τάσης παραγωγής			10	%	Περιποίηση επάνω, καρφίτσα περιποίησης (-) Vout.
			8	%	Περιποίηση κάτω, καρφίτσα περιποίησης (+) Vout.
Επιτρέψτε (το ON/OFF) έλεγχο (Pin1)					Δείτε το μέρος 7.1
Επιτρέψτε την τάση Επιτρέψτε το ρεύμα πηγής			15	Vdc	Επιτρέψτε να επιπλεύσει καρφιτσών
			1	μΑ
Επιτρέψτε (το ON/OFF) έλεγχο Θετική λογική	1.0		15	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		0.3	Vdc	Από-έλεγχος, λογική χαμηλή
Over-Voltage προστασία	110		130	%	Κανένα φορτίο, κατώτατο όριο ορίου τάσης
Προστασία υπερφόρτωσης	110			%	Τρέχων-τρόπος, σφυγμός από το σφυγμό ρεύμα Κατώτατο όριο ορίου, (φορτίο %Rated)
Προστασία βραχυκυκλώματος			65	mΩ	Τύπος: Τρόπος λόξιγκα, μη-που κλείνει με το μάνταλο, Αυτόματος-αποκατάσταση, κατώτατο όριο, βραχυκύκλωμα Αντίσταση

1.6 χαρακτηριστικά απομόνωσης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1500			Vdc	Εισαγωγή στην παραγωγή
Αντίσταση απομόνωσης	10			MΩ	Σε 500VDC για να το εξετάσει όταν ατμοσφαιρικός η πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Γενικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Βάρος		0.88(25)		Oz (ζ)	Ανοικτό πλαίσιο
(Που υπολογίζεται MTBF)	1			MHrs1	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		+100	℃	Εκτεταμένος, θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-55		+125	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει

4. Συμμόρφωση προτύπων

Παράμετρος	Σημειώσεις
UL/cUL60950
EN60950
GB4943
Δοκιμή φλογών βελόνων (IEC 695-2-2)	δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2

5. Προδιαγραφή προσόντων

Παράμετρος	Σημειώσεις
Δόνηση	10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3
Μηχανικός κλονισμός	100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Κρύο (σε λειτουργία)	Iec60068-2-1 αγγελία
Υγρή θερμότητα	Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας	-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Δοκιμή ζωής	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Solderability	Iec60068-2-20

6. Χαρακτηριστικές κύμα και καμπύλες

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου
ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής
σε 25°C.

Σχήμα 2: Αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής
εκτιμημένη δύναμη εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα
25°C, 40°C, και 55°C (ονομαστικό Vin).

Σχήμα 3: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον
ρεύμα φορτίων για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή
τάση σε 25°C.

Σχήμα 4: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής και
60% εκτίμησε τη δύναμη εναντίον του ποσοστού ροών αέρος για τον περιβαλλοντικό αέρα
θερμοκρασίες 25°C, 40°C, και 55°C (derating εισαγωγή
τάση).

Σχήμα 5: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM κατευθείαν
400 LFM με τον αέρα που ρέει από την καρφίτσα 1 στην καρφίτσα 3 (derating εισαγωγή
τάση).

Σχήμα 6: Θερμική πλοκή του μετατροπέα στο ρεύμα φορτίων 2.5 amp
(30W) με τον αέρα 25°C που ρέει στο ποσοστό των 200 LFM. Ο αέρας είναι
ροή πέρα από το μετατροπέα από την καρφίτσα 1 στην καρφίτσα 3 (που
τάση εισαγωγής).

Σχήμα 7: Μέγιστες δύναμη-derating καμπύλες παραγωγής εναντίον
περιβαλλοντική θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0 LFM κατευθείαν
400 LFM με τον αέρα που ρέει από την εισαγωγή στην παραγωγή (ονομαστική
τάση εισαγωγής).

Σχήμα 8: Θερμική πλοκή του μετατροπέα στο ρεύμα φορτίων 2.5 amp
(30W) με τον αέρα 25°C που ρέει στο ποσοστό των 200 LFM. Ο αέρας είναι
ροή πέρα από το μετατροπέα από την εισαγωγή στην παραγωγή (ονομαστική
τάση εισαγωγής).

Σχήμα 9: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (10
ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. CH 1: Vout (10V/div). CH
2: ON/OFF εισαγωγή (10V/div)

Σχήμα 10: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (10 ms/div).
CH 1: Vout (10V/div)
CH 2: ON/OFF εισαγωγή (10V/div)

Σχήμα 11: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
τρέχων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο
ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 MW ESR και 0.1μF
κεραμικός πυκνωτής. CH 1: Vout (500mV/div).

Σχήμα 12: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο
ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο
ΚΑΠ: 10μF, πυκνωτής τανταλίου 30 MW ESR και 0.1μF
κεραμική ΚΑΠ. CH 1: Vout (500mV/div).

Σχήμα 13: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής
και εκτιμημένο ρεύμα φορτίων (20 mV/div). Ικανότητα φορτίων: 1μF
κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης:
20 MHZ.

7. Προδιαγραφές λειτουργίας
7.1 επιτρέψτε (το ON/OFF) έλεγχο (καρφίτσα 1)
Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (ON/OFF) λειτουργία
είναι χρήσιμος για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω.
Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται.
ο ανοικτός διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας.
Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή
μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα
αποφύγετε οποιων δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - Vin
καρφίτσα (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα
τα εσωτερικά ON/OFF στοιχεία κυκλώματος.

Λογαριάστε το Α: Διάφορα κυκλώματα για την οδήγηση της ON/OFF καρφίτσας.

Σχήμα Β: Εσωτερικά ON/OFF στοιχεία κυκλώματος καρφιτσών

7.2 περιποίηση τάσης (καρφίτσα 6)
Η τάση παραγωγής μπορεί να ρυθμιστεί πάνω η κάτω με έναν εξωτερικό αντιστάτη. Η τάση παραγωγής θα αυξηθεί όταν
ο εξωτερικός τακτοποιώντας αντιστάτης συνδέεται μεταξύ της περιποίησης και της καρφίτσας COM. Η τάση παραγωγής θα μειωθεί όταν
ο εξωτερικός τακτοποιώντας αντιστάτης συνδέεται μεταξύ της περιποίησης και της καρφίτσας Vout (+). (Σχήμα Γ).
Περιποίηση παραγωγής

Περιποίηση-επάνω	Καρφίτσα περιποίησης στη COM
Περιποίηση-κατεβάστε	Τακτοποιήστε την καρφίτσα σε Vout (+)

Σχήμα Γ: Εξωτερικό κύκλωμα περιποίησης παραγωγή-τάσης

7.3 χαρακτηριστικά γνωρίσματα προστασίας
·Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγει
ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής είναι
η αύξηση, αυτό πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) πριν από το μετατροπέα
θα ανοίξει. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών
προτού να κλείσει ο μετατροπέας.
·Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις
η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη παραγωγή
Τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι
ο όρος βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων.
·Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας.
Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση
η αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι όταν η θερμοκρασία αισθανμένη
πτώσεις θέσης από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.

8. Χαρακτηριστικές εφαρμογή και εκτίμηση σχεδίου
8.1 χαρακτηριστικό κύκλωμα εφαρμογής

Σχήμα Δ: Χαρακτηριστικό κύκλωμα εφαρμογής (η αρνητική μονάδα λογικής, επέτρεψε μόνιμα).

Σχήμα Ε: Φιλτράρισμα εισαγωγής

8.2 εισαγμένο φιλτράρισμα

Ρεύμα-συνεχές ρεύμα οι μετατροπείς, από τη φύση, παράγουν σημαντικό
επίπεδα και διευθυνμένων και ακτινοβολούντων θορύβων.
οι διευθυνμένοι θόρυβοι περιέλαβαν τον κοινούς τρόπο και το διαφορικό
θόρυβοι τρόπου. Ο κοινός θόρυβος τρόπου συσχετίζεται άμεσα
στην αποτελεσματική παρασιτική ικανότητα μεταξύ της δύναμης
έδαφος αγωγών και πλαισίων εισαγωγής ενότητας.
ο διαφορικός θόρυβος τρόπου είναι στους αγωγούς εισαγωγής. Είναι
συστημένος για να έχει κάποιο επίπεδο καταστολής της EMI
η ενότητα δύναμης.
Ο διευθυνμένος θόρυβος στα ηλεκτροφόρα καλώδια εισαγωγής μπορεί να εμφανιστεί
σαν είτε ρεύματα θορύβου διαφορικού είτε κοινός-τρόπου.
τα απαραίτητα πρότυπα για τις διευθυνμένες εκπομπές είναι EN55022
Κατηγορία Α (FCC Part15). (Δείτε το σχήμα Ε)

9. Εξετάστε τη μέθοδο
9.1 κυματισμός παραγωγής & δοκιμή θορύβου
Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας.
ο θεμελιώδης κυματισμός συχνότητας μετατροπής (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η μετατροπή υψηλής συχνότητας
η ακίδα θορύβου (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με 20
Εύρος ζώνης MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου.
Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται
άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση απέναντι
τα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου.
ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει
θόρυβος κοινός-τρόπου στη μέτρηση επίσης.
Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Φ. Μια υποδοχή ελέγχων (Tektronix, P.N.
131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.

Σχήμα Φ: Κυματισμός & εξεταστικά μέσα προτύπων θορύβου.

10. Φυσικές πληροφορίες
10.1 μηχανική περίληψη

10.2 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα ΕΠΆΝΩ και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
2	Vin (-)	Αρνητική τάση εισαγωγής
3	Vin (+)	Θετική τάση εισαγωγής
4	Vout (+)	Θετική τάση παραγωγής
5	COM	Έδαφος
6	Περιποίηση	Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής.
