PCB κατασκευής/ηλεκτρονικής πινάκων PCB χαλκού για το μετατροπέα συνεχούς ρεύματος/εναλλασσόμενου ρεύματος

PCB κατασκευής/ηλεκτρονικής πινάκων PCB χαλκού για το μετατροπέα συνεχούς ρεύματος/εναλλασσόμενου ρεύματος

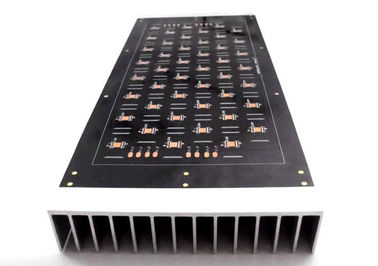

Copper PCB Board Manufacturing / Electronics PCB for DC / AC Converter

Λεπτομέρειες:

Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: AGILECIRCUIT
Πιστοποίηση: ISO9001,UL, RoHs, TS16949
Αριθμό μοντέλου: coppercladpcb6023

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1pcs
Τιμή: Quote by Gerber
Συσκευασία λεπτομέρειες: Κενό και εξωτερικό χαρτοκιβώτιο
Χρόνος παράδοσης: 1 εβδομάδα - 2 εβδομάδες
Όροι πληρωμής: TT, δυτική ένωση, Paypal, MoneyGram, δίκτυο
Εμπορικοί όροι:: ΠΡΏΗΝ-ΕΡΓΑΣΙΑ, DDU ΣΤΗΝ ΠΌΡΤΑ, FOC
Επικοινωνήστε τώρα
Λεπτομερής Περιγραφή Προϊόντος



PCB κατασκευής/ηλεκτρονικής πινάκων PCB χαλκού για το μετατροπέα συνεχούς ρεύματος/εναλλασσόμενου ρεύματος




Όνομα προϊόντων:

Ντυμένο PCB χαλκού

Υλικό:

Πυρήνας μετάλλων χαλκού

Αρίθμηση στρώματος

Ενιαίο στρώμα

Πάχος πινάκων:

1.5mm

Πάχος χαλκού 1oz κάρτα κυκλωμάτων Λήξη επιφάνειας

OSP

Θερμική αγωγιμότητα

 1.0 W/m.K.

Εφαρμογές

Μετατροπέας συνεχούς ρεύματος/εναλλασσόμενου ρεύματος





Περιγραφές:


Το ντυμένο PCB χαλκού είναι ένα είδος του PCB πυρήνων μετάλλων το του οποίου κόστος είναι πολύ υψηλότερο από το αλουμίνιο. Ο διασκεδασμός θερμότητας είναι πολλοί χρόνοι καλύτερα πίνακα από τον ντυμένο του PCB αργιλίου και PCB σιδήρου, που χρησιμοποιείται συνήθως στον ηλεκτρονικό εξοπλισμό με την υψηλή απαίτηση διασκεδασμού θερμότητας, όπως ο βιομηχανικός εξοπλισμός δύναμης, το αυτοκίνητο, ανάφλεξη μοτοσικλετών, ρυθμιστής, ομιλητές, ενότητες παροχής ηλεκτρικού ρεύματος

 Χωρισμένοι με τη λήξη, υπάρχουν ντυμένα PCB χαλκού βύθισης χρυσά, ντυμένο PCB χαλκού βύθισης ασημένιο, ντυμένο PCB χαλκού HASL, ντυμένο PCB χαλκού OSP ect.



Το ντυμένο PCB χαλκού απαιτεί μια μεγάλη ικανότητα τρέχων-μεταφοράς, το οποίο χρειάζεται πραγματοποιημένος με το παχύ φύλλο αλουμινίου χαλκού. Το πάχος χαλκού είναι συνήθως από 35μm ~ 280μm. Το στρώμα θερμικής μόνωσης είναι η βασική τεχνολογία του ντυμένου PCB χαλκού.

Το ντυμένο PCB χαλκού αποτελείται από την ειδική κεραμική σκόνη και την εποξική γεμισμένη πολυμερή σύνθεση, με τη μικρή θερμική αντίσταση (0.175), καλές viscoelastic ιδιότητες και η αντι-θερμική δυνατότητα γήρανσης, θα μπορούσε να αντισταθεί τη μηχανική και θερμική πίεση. Το ντυμένο υπόστρωμα μετάλλων PCB χαλκού είναι ένα υπόστρωμα χαλκού, με μια υψηλή θερμική αγωγιμότητα, είναι συνήθως χαλκός (ο χαλκός μπόρεσε να παρέχει την καλύτερη θερμική αγωγιμότητα), ο οποίος είναι κατάλληλος για τη διάτρυση, punching και την κοπή και άλλη συμβατική κατεργασία.




Ντυμένες εφαρμογές PCB χαλκού:



1. Ακουστικός εξοπλισμός: εισαγωγή, ενισχυτές παραγωγής, ισορροπημένοι ενισχυτές, ακουστικοί ενισχυτές, προενισχυτές, ενισχυτές δύναμης, ομιλητές…
2. Παροχή ηλεκτρικού ρεύματος: βιομηχανικός εξοπλισμός δύναμης, ρυθμιστής μετατροπής, μετατροπέας συνεχούς ρεύματος/εναλλασσόμενου ρεύματος, ρυθμιστής SW…
3. Ηλεκτρονικός εξοπλισμός επικοινωνίας: υψηλής συχνότητας ενισχυτής, συσκευές φίλτρων, κυκλώματα συσκευών αποστολής σημάτων…
4. Εξοπλισμός αυτοματισμού γραφείου: κινήσεις μηχανών…
5. Αυτοκίνητο: Ηλεκτρονικός ρυθμιστής, ανάφλεξη, ελεγκτές δύναμης, ανάφλεξη μοτοσικλετών…
6. Υπολογιστής: Πίνακες ΚΜΕ, πλαδαρές μονάδες δίσκου, συσκευές παροχής ηλεκτρικού ρεύματος…
7. Ενότητα δύναμης: ενότητες παροχής ηλεκτρικού ρεύματος, αναστροφείς, στερεάς κατάστασης ηλεκτρονόμοι, γέφυρες διορθωτών δύναμης…




Προδιαγραφές PCB πυρήνων μετάλλων


  • διηλεκτρικά 1 & 2 στρωμάτων
  • Μέχρι 6 oz τελειωμένου $cu
  • Υλικό βάσεων κραμάτων αργιλίου, χαλκού και σιδήρου μέχρι .250» πυκνά
  • HASL, ENIG, OSP, ελεύθερη HASL λήξη PB διαθέσιμη



Υλικό βάσεων: Αργίλιο, χαλκός, κράμα σιδήρου

Θερμική αγωγιμότητα (dielectrial στρώμα): 0.8, 1.5, 2.0, 3.0 W/m.K.

Πάχος πινάκων: 0.5mm~3.0mm (0.02 " ~0.12»)

Πάχος χαλκού: 0.5 OZ, 1.0 OZ, 2.0 OZ, 3.0 OZ, ΜΈΧΡΙ 10 OZ

Περίληψη: Δρομολόγηση, punching, β-περικοπή

Soldermask: Άσπρο/μαύρο/μπλε/πράσινο/κόκκινο πετρέλαιο

Μύθος/χρώμα Silkscreen: Ο Μαύρος/λευκό

Επιφάνεια που τελειώνει: Χρυσός βύθισης, HASL, OSP

Συσκευασία: Κενό/πλαστική τσάντα

Τύπος MCPCB: Το ενιαίο στρώμα MCPCB, διπλά στρώματα MCPCB, διπλασιάζει πλαισιωμένο MCPCB, ΣΠΆΔΙΚΑΣ MCPCB, πολυστρωματικό MCPCB

Όγκοι Mfg: Πρωτότυπο, μικρός, μέσο,



 Άποψη εργαστηρίων:

PCB κατασκευής/ηλεκτρονικής πινάκων PCB χαλκού για το μετατροπέα συνεχούς ρεύματος/εναλλασσόμενου ρεύματος
