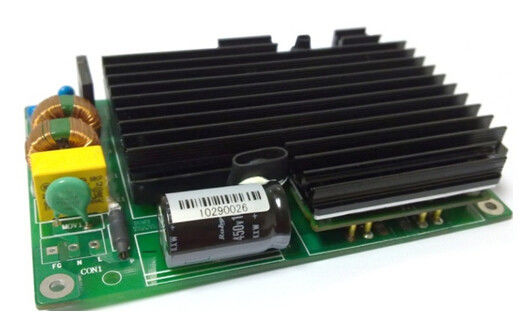

Ρεύμα-συνεχές ρεύμα παραγωγή 48V SC100-220S48 παροχών ηλεκτρικού ρεύματος 100W
Κύρια χαρακτηριστικά
Υψηλή δύναμη παραγωγής: 100W
Σειρά εισαγωγής: 85~264Vac
Υψηλή αποδοτικότητα: 85%
Κανονισμός γραμμών: ≤±1%
Κανονισμός φορτίων: ≤±2%
Σταθερή συχνότητα: 220kHz
Τάση απομόνωσης: 1500Vdc
Προστασία βραχυκυκλώματος
Παραγωγή πέρα από την τρέχουσα προστασία
Πέρα από την προστασία θερμοκρασίας
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Εκτιμημένη τάση εισαγωγής |
|
220 |
|
Vac |
|
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος |
85 |
|
264 |
Vac |
|
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος |
|
50/60 |
|
Hz |
|
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος |
47 |
|
63 |
Hz |
|
Μέγιστο ρεύμα εισαγωγής |
|
|
2 |
Α |
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο |
Αποδοτικότητα |
|
85 |
|
% |
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο |
Χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Σειρά τάσης παραγωγής |
47.52 |
48 |
48.48 |
Vdc |
|
|
Σειρά ρευμάτων παραγωγής |
0.1 |
|
2.1 |
Α |
|
|
Κανονισμός γραμμών |
|
|
±1 |
% |
|
|
Κανονισμός φορτίων |
|
|
±2 |
% |
|
|
Κυματισμός & θόρυβος |
|
|
800 |
MV |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
|
Δυναμική απάντηση |
Απόκλιση |
|
|
±1 |
% |
25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 0. 1A/us |
Εγκαθιστώντας χρόνος |
|
|
500 |
εμείς |
Σε μέσα 1% Vout nom. |
|
Η τάση παραγωγής υπερανυψώνει |
|
|
1 |
% |
|
|
Ικανότητα παραγωγής |
|
470 |
|
μF |
|
Χαρακτηριστικά προστασίας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Παραγωγή πέρα από την προστασία φορτίων |
2.3 |
|
2.8 |
Α |
Λόξιγκας |
Προστασία βραχυκυκλώματος |
|
|
10 |
mΩ |
Λόξιγκας |
Προστασία πέρα-θερμοκρασίας |
|
105 |
|
℃ |
Αυτόματη αποκατάσταση |
Γενικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
MTBF |
100 |
|
|
KHrs |
TR-nwt-000332, φορτίο 80%, 300LFM, 40℃ TA |
Βάρος |
|
|
300 |
γ |
|
Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
-20 |
|
+55 |
℃ |
|
Θερμοκρασία αποθήκευσης |
-40 |
|
+85 |
℃ |
|
Σχετική υγρασία |
10 |
|
90 |
% |
|
Ύψος |
|
|
3000 |
μ |
|
Χαρακτηριστικά ασφάλειας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Τάση απομόνωσης |
Εισαγωγή στην παραγωγή |
1500 |
|
|
Vdc |
10mA/1min, καμία να σχηματίσει τόξο και διακοπή |
Εισαγωγή στο έδαφος |
1000 |
|
|
Vdc |
||
Παραγωγή στο έδαφος |
500 |
|
|
Vdc |
7.5mA/1min, καμία να σχηματίσει τόξο και διακοπή |
|
Αντίσταση απομόνωσης |
Εισαγωγή στην παραγωγή |
100 |
|
|
MΩ |
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90% |
Περιβαλλοντικά προσόντα
Παράμετρος |
Σημειώσεις |
Δόνηση |
Φάσμα συχνότητας: 5-20Hz, +3dB/otc 20-80Hz, 0.04g2/Hz 80-500Hz, -3dB/ot γ X.Y.Z άξονες, 30min/axis |
Μηχανικός κλονισμός |
Κύμα μισό-ημιτόνου, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Κρύο (σε λειτουργία) |
Iec60068-2-1 αγγελία |
Υγρή θερμότητα |
Iec60068-2-67 Κύπρος |
Ανακύκλωση θερμοκρασίας |
-20°C σε 85°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι |
Δύναμη/θερμική ανακύκλωση |
Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι |
Περιθωριοποίηση σχεδίου |
Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105% |
Δοκιμή ζωής |
95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, ώρες >5000 |
Δυνατότητα ύλης συγκολλήσεως |
Iec60068-2-20 |
Συμμόρφωση προτύπων
Πρότυπα |
Σημειώσεις |
UL/cUL60950 |
|
EN60950 |
|
En60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
Φυσικές πληροφορίες
Μηχανική περίληψη
Length×width×heigth: 135×90×28 (χιλ.), 5.32×3.54×1.1 (μέσα),
Προσδιορισμοί καρφιτσών
CON1
Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
1 |
FG |
Γη |
2 |
Ν |
Ουδέτερη γραμμή |
3 |
Λ |
Ζήστε γραμμή |
CON2
Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
1 |
-48V |
Αρνητική τάση παραγωγής |
2 |
-48V |
Αρνητική τάση παραγωγής |
3 |
GND |
Θετική τάση παραγωγής |
4 |
GND |
Θετική τάση παραγωγής |
Σημειώσεις εφαρμογής: Ποικίλες σημειώσεις εφαρμογής και οι τεχνικές Λευκές Βίβλοι μπορούν να μεταφορτωθούν με το σχήμα pdf από τον ιστοχώρο μας.
