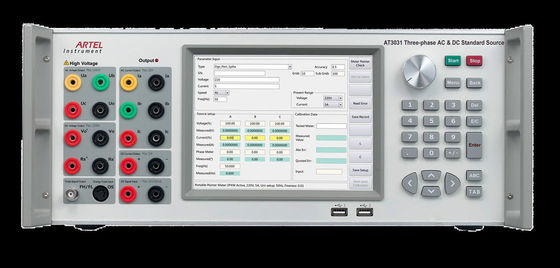

Υψηλή πηγή προτύπων ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος σταθερότητας τριφασική για τη βιομηχανία

Υψηλή πηγή προτύπων ΣΥΝΕΧΟΎΣ δύναμης εναλλασσόμενου ρεύματος σταθερότητας τριφασική για τη βιομηχανία

Σχεδιάγραμμα

AT3031 είναι κατάλληλο για το τμήμα μέτρησης ερευνητικού οργάνου, εταιρία πλέγματος δύναμης,

σιδηρόδρομος και εθνικά επίπεδα οργάνων μέτρησης καθόλου, και δοκιμή, παραγωγή, βαθμολόγηση στο μετρητή

κατασκευή.

Κύρια λειτουργία

Διάφορες δοκιμές υποστήριξης συμπεριλαμβανομένης της ένδειξης του μετρητή, του ψηφιακού μετρητή, του ενεργειακού μετρητή, κ.λπ.

2$ες αρμονικές ~63rd παραγωγής

Κύρια χαρακτηριστικά γνωρίσματα:

Υψηλή σταθερότητα, χαμηλή διαστρέβλωση κυματοειδούς

η οθόνη αφής χρώματος 8 ίντσας, διασυνδέει φιλικό, εύκολος να λειτουργήσει

Εξοπλισμένο με RS232, Ethernet, και τη διεπαφή WiFi, AT3031 μπορεί καθένας να υποστηρίξει την αυτόνομη λειτουργία,

Έλεγχος PC ή πρακτικός ασύρματος τελικός έλεγχος

Επικοινωνήστε με το δοκιμασμένο μετρητή μέσω RS485

Προσαρμόστε και αναπτύξτε το αυτόματα σύστημα ρύθμισης και βαθμολόγησης

Self-protection, που ανησυχεί και που επιδεικνύει τη θέση υπερφόρτωσης για την υπερφόρτωση παραγωγής εξοπλισμού, βραχυκύκλωμα τάσης, τρέχον ανοιχτό κύκλωμα

Αυτόματα ανιχνεύστε, εντοπίστε και συναγερμός για την αποτυχία.

Μακρινά ενημερώνοντας on-line, επιτύχετε εύκολα την ενημέρωση λογισμικού

Υποστηρίξτε τη βαθμολόγηση από το userself.

Τύπος

AT3031C τριφασικό εναλλασσόμενο ρεύμα, ΣΥΝΕΧΉΣ τυποποιημένη πηγή, κατηγορία 0.05

AT3031B τριφασικό εναλλασσόμενο ρεύμα, ΣΥΝΕΧΉΣ τυποποιημένη πηγή, κατηγορία 0.1

Τεχνική προδιαγραφή

Παραγωγή τάσης εναλλασσόμενου ρεύματος

Μεγάλη παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: (Φάση Α) 30V, 100V, 300V, 660V, 1000V

(Φάση Β, Γ) 30V, 100V, 300V, 660V

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω Συγχρονίστε το Α 1000V: (0~100) %RG

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, 10%RG για την επιλογή

Σταθερότητα: 0.005%/1min (0.05 κατηγορία), 0.01%/1min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA κάθε φάση (ανθεκτικό φορτίο)

Ακρίβεια: 0.05%RG (0.05 κατηγορία), 0.1%RG (κατηγορία 0.1)

Μικρή παραγωγή τάσης εναλλασσόμενου ρεύματος

Σειρά: συγχρονίστε το Α: 75mV, 300mV, 750mV, 3V, 7.5V

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, 10%RG για την επιλογή

Σταθερότητα: 0.005%/1min (0.05 κατηγορία), 0.01%/1min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: ≥ 25mA

Ακρίβεια: 0.1%RG (κατηγορία 0.1)

Τρέχουσα παραγωγή εναλλασσόμενου ρεύματος

Σειρά: συγχρονίστε το Α: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A

Φάση Β, Γ: 0.2A, 0.5A, 2A, 5A, 10A, 30A

Σειρά ρύθμισης: (0~120) %RG, RG αναφέρεται στη σειρά, ομοίως κατωτέρω

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, 10%RG για την επιλογή

Σταθερότητα: 0.005%/1min (0.05 κατηγορία), 0.01%/1min (κατηγορία 0.1)

Διαστρέβλωση: ≤0.1% (μη-χωρητικό φορτίο)

Μέγιστο φορτίο παραγωγής: 25VA κάθε φάση (ανθεκτικό φορτίο)

Ακρίβεια μέτρησης: 200mA και επάνω από τις σειρές: 0.05%RG (κατηγορία 0.05) 0.1%RG (κατηγορία 0.1)

50mA και κάτω από τις σειρές: 0.1%RG (κατηγορία 0.1)

Παραγωγή δύναμης

Σταθερότητα παραγωγής δύναμης: 0.01%/2min (κατηγορία 0.5), 0.02%/2min (κατηγορία 0.1)

Ενεργός, αντιδραστική ακρίβεια μέτρησης δύναμης: 0.05%RG (κατηγορία 0.5), 0.1%RG (κατηγορία 0.1)

Παραγωγή γωνίας φάσης

Σειρά ρύθμισης παραγωγής: 0°~360°

Ψήφισμα ρύθμισης παραγωγής: 10°, 1°, 0.1°, ή 0.01°.

Ψήφισμα: 0.01°

Ακρίβεια: 0.05°.

Παραγωγή παράγοντα δύναμης

Σειρά ρύθμισης: -1 ~ 0 ~ +1

Ψήφισμα μέτρησης: 0.0001

Ακρίβεια: 0.0005

Παραγωγή συχνότητας

Σειρά ρύθμισης: 40Hz ~70Hz

Ψήφισμα ρύθμισης παραγωγής: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz για την επιλογή

Ψήφισμα: 0.001Hz

Ακρίβεια: 0.001 Hz

Αρμονική οργάνωση

Αρμονική διαταγή: 2$ο ~63rd

Αρμονικό εύρος: 0~40%

Αρμονική γωνία: 0°~359.99°

Αρμονικό λάθος οργάνωσης: 2$ο ~31st: ≤±0.1% 32$ο ~63rd≤±0.2%

Παραγωγή ΣΥΝΕΧΟΥΣ τάσης

Σειρά (4 γραμμές): 100mV, 300 MV, 1V, 5V, 20V, 100V, 300V, 1000V

Σειρά ρύθμισης: (0~120) %RG 1000V: (0~110) %RG

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, 10%RG

Σταθερότητα: 0.005%/1min (κατηγορία 0.05), 0.01%/1min (κατηγορία 0.1)

Εύρος κυματισμών: ≤1%RG (μη-χωρητικό φορτίο)

Φορτίο παραγωγής: 20V και επάνω από τις σειρές: ≥10mA 5V και κάτω από τις σειρές: ≥25mA

Ακρίβεια: 0.05%RG (κατηγορία 0.05), 0.1%RG (κατηγορία 0.1)

ΣΥΝΕΧΗΣ τρέχουσα παραγωγή

Σειρά: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A

Σειρά ρύθμισης: (0~120) %RG

Ψήφισμα ρύθμισης: 0.01%RG, 0.1%RG, 1%RG, 10%RG

Σταθερότητα: 0.005%/1min (0.05 κατηγορία), 0.01%/1min (κατηγορία 0.1)

Εύρος κυματισμών: ≤1%RG

Φορτίο παραγωγής: 25A: 25VA, άλλες σειρές ≥ 2V 300mA και κάτω από τις σειρές ≥25V

Ακρίβεια: 10mA και επάνω από τις σειρές: 0.05%RG (κατηγορία 0.05), 0.1%RG (κατηγορία 0.1)

1mA, 3mA σειρά: 0.1%RG

Μέτρηση ενεργειακού λάθους

Ενεργό όριο ενεργειακού βασικό λάθους:

±0.05%RD (τάση 15V~660V, τρέχον 0.05A~36A, PF≥0.5)

±0.1%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Αντιδραστικό όριο ενεργειακού βασικό λάθους:

±0.1%RD (τάση 15V~660V, τρέχον 0.05A~36A, PF≥0.5)

±0.2%RD (τάση 15V~660V, τρέχον 0.02A~0.05A, PF=1)

Γενικές παράμετροι

Παροχή ηλεκτρικού ρεύματος: 90~265VAC/DC

Συχνότητα: 50Hz~60Hz

Κατανάλωση: 50VA~1000VA

Περιβαλλοντική συνθήκη: 20℃~30℃, συγγενής humidity≤85%

Περιβάλλον αποθήκευσης: -20℃~50℃

Μέγεθος: 600mm (λ) × 440mm (ψ) × 176mm (η)

Βάρος: 28Kg
