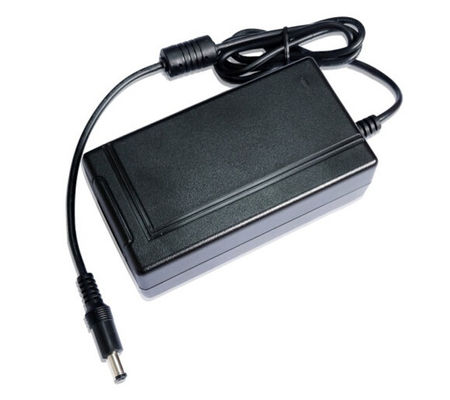

IP22 ιατρικός προσαρμοστής δύναμης, προσαρμοστής δύναμης ρεύμα-συνεχές ρεύμα με την έγκριση CE ROHS

1. Περίληψη Αυτός ο προσαρμοστής είναι για την ιατρική χρήση με τη δύναμη εισαγωγής που κυμαίνεται σε 90-264Vac, την ενιαία τρέχουσα παραγωγή 24Vdc/2.5A, και το μέγιστο ρεύμα 6A. Παρέχει overcurrent την προστασία, προστασία βραχυκυκλώματος, overvoltage προστασία και υπερθερμαίνει την προστασία.

2. Κύρια χαρακτηριστικά προϊόντος

Πρότυπο	Σειρά τάσης εισαγωγής	Εκτιμημένη τάση παραγωγής	Σειρά ρευμάτων παραγωγής	Κυματισμός (αιχμή) (Εκτιμημένο φορτίο, περιορισμός 20MHz εύρους ζώνης)
MDA60-220S24	90-264Vac	24Vdc	0-2.5A	≤150mV

3. Πρότυπα και καθοδήγηση υιοθέτησης

1. GB/T 2423.1-2008 περιβαλλοντική δοκιμή για τα ηλεκτρικά και ηλεκτρονικά προϊόντα – μέρος 2: Οι μέθοδοι δοκιμής/εξετάζουν το Α: Χαμηλή θερμοκρασία
2. GB/T 2423.2-2008 περιβαλλοντική δοκιμή για τα ηλεκτρικά και προϊόντα ηλεκτρονικής – μέρος 2: Μέθοδοι δοκιμής/δοκιμή Β: Υψηλής θερμοκρασίας
3. GB/T 2423.3-2006 βασικές περιβαλλοντικές εξεταστικές διαδικασίες για τα ηλεκτρικά και ηλεκτρονικά προϊόντα -- Ασβέστιο δοκιμής: Υγρή θερμότητα, σταθερό κράτος
4. GB/T 2423.4-2008 βασικές περιβαλλοντικές εξεταστικές διαδικασίες για τα ηλεκτρικά και ηλεκτρονικά προϊόντα -- Δοκιμή DB: Υγρή θερμότητα, κυκλική
5. GB/T 2423.5-2008 περιβαλλοντική δοκιμή για τα ηλεκτρικά και ηλεκτρονικά προϊόντα – μέρος 2: Μέθοδοι δοκιμής/δοκιμή Ea και καθοδήγηση: Κλονισμός
6. Περιβαλλοντική δοκιμή GB/T 2423.6-1995 για τα ηλεκτρικά και ηλεκτρονικά προϊόντα – μέρος 2: Μέθοδοι δοκιμής/δοκιμή Ea και καθοδήγηση: Σύγκρουση
7. GB/T 2423.8-2008 περιβαλλοντική δοκιμή για τα ηλεκτρικά και ηλεκτρονικά προϊόντα – μέρος 2: Μέθοδοι δοκιμής/δοκιμή ΕΔ: Ελεύθερη πτώση
8. GB/T 2423.10-2008 περιβαλλοντική δοκιμή για τα ηλεκτρικά και ηλεκτρονικά προϊόντα – μέρος 2: Μέθοδοι δοκιμής/δοκιμή Fc και καθοδήγηση: Δόνηση (ημίτονο)
9. Συστήματα μικροϋπολογιστών GB/T 14714.1-2008 και γενική προδιαγραφή εξοπλισμού της παροχής ηλεκτρικού ρεύματος μετατροπής
10. Όρια GB/T 17625.1-2012 για το αρμονικό ρεύμα του ηλεκτρικού και ηλεκτρονικού εξοπλισμού χαμηλής τάσης.
11. GB/T 17625.2-2007 ηλεκτρομαγνητικά όρια συμβατότητας στις διακυμάνσεις τάσης και τρεμούλιασμα που δημιουργείται από τις συσκευές με το εκτιμημένο ρεύμα λιγότερο από 16A στο πλαίσιο των χαμηλής τάσης συστημάτων παροχής ηλεκτρικού ρεύματος.
12. GB/T 17626.1-2006 ηλεκτρομαγνητική επισκόπηση τεχνικών δοκιμής και μέτρησης συμβατότητας της δοκιμής ασυλίας.
13. GB/T 17626.11-2011 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - εμβυθίσεις τάσης, σύντομες διακοπές και δοκιμή ασυλίας παραλλαγών τάσης
14. GB/T 17626.2-2006 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - ηλεκτροστατική δοκιμή ασυλίας απαλλαγής
15. GB/T 17626.3-2006 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - ηλεκτρομαγνητική δοκιμή ασυλίας τομέων RF
16. GB/T 17626.4-2008 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - ηλεκτρική γρήγορη παροδική/δοκιμή ασυλίας
17. GB/T 17626.5-2008 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - δοκιμή ασυλίας κύματος (αντίκτυπος)
18. GB/T 17626.6-2008 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης – δοκιμή ασυλίας για τη μετάδοση επαγωγής RF στη διαταραχή
19. GB/T 17626.8-2006 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - δοκιμή ασυλίας μαγνητικών πεδίων συχνότητας ισχύος
20. GB/T 17626.9-2011 ηλεκτρομαγνητική συμβατότητα - τεχνικές δοκιμής και μέτρησης - δοκιμή ασυλίας μαγνητικών πεδίων σφυγμού
21. Μέθοδος δοκιμής GB/T 1772-1979 για τον προσδιορισμό του ποσοστού αποτυχίας ηλεκτρονικών στοιχείων και συστατικών
22. Τεχνικές απαιτήσεις λειτουργικών συστημάτων QJ/T 1950-1990 στατικές
23. Αντιπροσώπευση GB/T 6991-1986 των στοιχείων αξιοπιστίας για τα ηλεκτρονικά συστατικά
24. Mil-hdbk-217F ηλεκτρονική πρόβλεψη αξιοπιστίας εξοπλισμού
25. GJB/Z-299B ηλεκτρονικό εγχειρίδιο πρόβλεψης αξιοπιστίας εξοπλισμού
26. GB9706.1-2007 ιατρική ηλεκτρονική ασφάλεια εξοπλισμού

4. Περιβαλλοντικές συνθήκες

Τμηματικό αριθ.	Στοιχείο	Τεχνικό Indictor		Μονάδα	Παρατηρήσεις
1	Θερμοκρασία εργασίας	0 — +40		℃
2	Αποθήκευση της θερμοκρασίας	-20 — +85		℃
3	Σχετική υγρασία	Εργασία	20-90	%RH
		Αποθήκευση	10-95
4	Ύψος	≤3000		μ
5	Δροσίζω-κατεβάστε τη μέθοδο	Φυσική ψύξη

5. Χαρακτηριστικά γνωρίσματα δύναμης

1. Χαρακτηριστικά γνωρίσματα εισαγωγής
Τμηματικό αριθ.	Στοιχείο		Τεχνικές απαιτήσεις	Μονάδα	Παρατηρήσεις
1.1	Τύπος δύναμης		Κατηγορία Ⅱ
1.2	Εκτιμημένη τάση εισαγωγής		100-240	Vac
	Σειρά τάσης εισαγωγής		90-264
1.3	Φάσμα συχνότητας εισαγωγής		47-63	Hz
1.4	Εκτιμημένη συχνότητα εισαγωγής		50/60	Hz
1.5	Ανώτατο ρεύμα εισαγωγής		2	Α	90VAC
1.6	Ρεύμα εισροής εισαγωγής		≤60	Α	VIN=240Vac εισαγωγή 25℃/cold στην πρώτη μπότα (η ικανότητα πρέπει να απελευθερωθεί εντελώς. Μέτρο σε οποιαδήποτε γωνία φάσης της τάσης εισαγωγής.)
1.7	Δύναμη στο χρόνο καθυστέρησης		≤2	S	220VAC/full φορτίο
1.8	Χρόνος κλεισίματος		≥10	κα	110VAC/full φορτίο
1.9	No-load κατανάλωση ισχύος		<2	W
2. Χαρακτηριστικά γνωρίσματα παραγωγής
2.1	Σειρά τάσης παραγωγής		24.00-24.60	Vdc	Πλήρης τάση εισαγωγής, πλήρης σειρά φορτίων
2.2	Σειρά ρευμάτων παραγωγής		0-2.50	Α	Η πλήρης σειρά τάσης εισαγωγής, εισαγμένο 220VAC, ρεύμα παραγωγής ανακτεί 2.5A από 6A μετά από 1s.
2.3	Γενική αποδοτικότητα		≥85	%	Η εκτιμημένη εισαγωγή, εκτίμησε το φορτίο
2.4	Κυματισμός και θόρυβος παραγωγής		≤150	mVpk-PK	Κανονική θερμοκρασία, εύρος ζώνης παλμογράφων 20MHz, έλεγχοι παράλληλα, ικανότητα 10uF+104
2.5	Η μηχανή διακοπτών υπερανυψώνει το εύρος		≤±5	%
2.6	Δυναμική απάντηση	Υπερανυψώστε το εύρος	△V: ≤±5	%	διακύμανση φορτίων 25%-50%-25% ή 50%-75%-50%, ποσοστό 0.1A/uS διακύμανσης
		Ανάκτηση του χρόνου	△t: ≤400	µS
2.7	Ακρίβεια του κανονισμού τάσης		≤±2	%
2.8	Παράγοντας κανονισμού φορτίων		≤±2	%
2.9	Παράγοντας κανονισμού τάσης		≤±2	%
2.10	Φορτίο ικανότητας		≤2200	uF	Εκτιμημένη εισαγωγή, τρόπος χρωμίου φορτίων
3. Χαρακτηριστικά γνωρίσματα προστασίας
3.1	Overcurrent προστασία		6.5-8	Α	Ο τρόπος λόξιγκα, μπορεί μόνος - να ανακτήσει
3.2	Προστασία βραχυκυκλώματος		Το βραχυκύκλωμα άθικτο, μετά από την απελευθέρωση βραχυκυκλώματος, δύναμη μπορεί να λειτουργήσει κατάλληλα		Αντίσταση βραχυκυκλώματος <10m>
3.3	Προστασία υπερθέρμανσης		συμβαίνει		Κλειδωμένος, πρέπει να ξαναφύγετε
3.4	Overvoltage προστασία		26-30	Vdc	Κλειδωμένος, πρέπει να ξαναφύγετε

6. Ασφάλεια Specs και χαρακτηριστικά γνωρίσματα EMC

Τμηματικό αριθ.	Στοιχείο		Τεχνικές απαιτήσεις	Πρότυπα	Παρατηρήσεις
1	Διηλεκτρική δύναμη	Εισόδου-εξόδου	4000Vac/10mA/1min: κανένα πετώντας τόξο, καμία διακοπή
2	Αντίσταση μόνωσης	Εισόδου-εξόδου	≥10MΩ/500Vdc/1min: Στην κανονική ατμοσφαιρική πίεση, με τη σχετική υγρασία που είναι 90% και εξεταστική τάση που είναι 500V, η μερίδα εναλλασσόμενου ρεύματος του κύριου κυκλώματος διορθωτών και η ΣΥΝΕΧΉΣ μερίδα είναι προς το έδαφος και η μερίδα εναλλασσόμενου ρεύματος στην αντίσταση μόνωσης ΣΥΝΕΧΟΎΣ μερίδας δεν είναι χαμηλότερη από 10M
3	Διευθυνμένη εκπομπή (CE)		ΚΑΤΗΓΟΡΙΑ Ψ	EN55011 Περίληψη 20780 της FCC Iec60601-1-2
4	Ακτινοβολούσα εκπομπή (ΣΧΕΤΙΚΑ ΜΕ)		ΚΑΤΗΓΟΡΙΑ Ψ	EN55011 Περίληψη 20780 της FCC Iec60601-1-2
5	Αρμονικός		Κατηγορία Α	En61000-3-2	Κριτήριο Β
6	Διακυμάνσεις και τρεμούλιασμα τάσης		Κατηγορία Α	En61000-3	Κριτήριο Β
7	Κύμα		Διαφορικός τρόπος ±1KV, κοινός τρόπος ±2KV	En61000-4-5	Κριτήριο Β
8	Εμβυθίσεις τάσης και σύντομες διακοπές		Πέφτοντας 0%Ut, μόνιμος χρόνος: 10ms, (κριτήριο Β)	En61000-4-11 EN55024	Δοκιμή σε 0, 90, 180 και 270 βαθμούς αντίστοιχα.
			Πέφτοντας σε 40%Ut, μόνιμος χρόνος: 20ms, (κριτήριο Β)
			Πέφτοντας σε 70%Ut, μόνιμος χρόνος: 50ms, (κριτήριο Β)
9	Στατική προστασία	Απαλλαγή αέρα	±8KV	En61000-4-2	Κριτήριο Β
		Απαλλαγή επαφών	±4KV	En61000-4-2	Κριτήριο Β
10	Εκτίμηση πυρκαγιά-προστασίας		94-V0
11	Εκτίμηση νερό-προστασίας		IP22
12	Απαίτηση RoHS		Συμμορφώνεται με RoHS
13	Ποιότητα		≤350g

7. Τεχνικά χαρακτηριστικά και συνδέοντας καθορισμός συσκευών

1). Μέγεθος

L×W×H= (115.5±0.5) mm× (61±0.5) mm× (40±0.5) χιλ.

2). Απαιτήσεις εμφάνισης

Καμία γρατσουνιά, σαφές μαρκάρισμα

3). Συνδέοντας καθορισμός

Καθορισμός γραμμών εισαγωγής: Συμμορφώνεται με το Συμβούλιο Πολιτιστικής Συνεργασίας και τα πρότυπα UL, επίπεδο σκοινί ισχύος δύο-καρφιτσών, μήκος 1.5M, καλώδιο 2×0.75mm2 χαλκού, αντιστέκονται την τάση 300V.

Καθορισμός γραμμών παραγωγής: Το μήκος 1.5m, #16 γραμμή με ένα μαγνητικό δαχτυλίδι, παραγωγή 4 καρφιτσών, Hook&Loop, αντιστέκεται την τάση 300V, αντιστέκεται τη θερμοκρασία 80℃, το εμπορικό σήμα Taiyue ή το αντίτιμο.

4) Καθορισμός καρφιτσών παραγωγής δύναμης

Τμηματικό αριθ.	Καθορισμός	Παρατηρήσεις
Pin1, Pin2	24Vdc θετικό παραγωγής
Pin3, Pin4	24VdcOutput αρνητικός

8. Απαιτήσεις αξιοπιστίας

MTBF≥250Khours Εξεταστικός όρος: 25℃, εκτιμημένη εισαγωγή, πλήρης παραγωγή φορτίων.

9. Συσκευασία, μεταφορά και αποθήκευση

1.) Συσκευασία

Τα κιβώτια συσκευασίας περιέχουν το όνομα προϊόντων, τον πρότυπο αριθμό, το όνομα κατασκευαστών, το πιστοποιητικό προσδιορισμού και ποιοτικής επιθεώρησης και την ημερομηνία κ.λπ. κατασκευής.

2.) Μεταφορά

Κατάλληλος για το αυτοκίνητο, σκάφη, μεταφορά αεροπλάνων και πρέπει να μεταφερθεί στο moisture-proof, ύφος ήλιος-απόδειξης και να αντιμετωπιστεί με την προσοχή.

3.) Αποθήκευση

Όταν όχι σε λειτουργία τα προϊόντα πρέπει να αποθηκευτούν στα κιβώτια συσκευασίας με τη θερμοκρασία αποθήκευσης που είναι -20℃ σε 85℃ και τη σχετική υγρασία που είναι 10% - 90%. Οι αποθήκες εμπορευμάτων δεν επιτρέπουν τα επιβλαβή αέρια, τις εύφλεκτες, εκρηκτικές και διαβρωτικές χημικές ουσίες, και δεν υπάρχει κανένας ισχυρή μηχανική δόνηση, κλονισμός και ισχυρό μαγνητικό πεδίο. Τα πεδία συσκευασίας πρέπει να τοποθετηθούν τουλάχιστον 20cm από το έδαφος και μακρυά από τους τοίχους, τις πηγές θερμότητας, τα παράθυρα και τον αεραγωγό εισαγωγής τουλάχιστον 50cm. Τα προϊόντα μπορούν να αποθηκευτούν για 2 έτη υπό τους διευκρινισμένους όρους και να πρέπει να επανελεγχούν κατόπιν.

4.) Μαρκάρισμα

Graph1: Αγγλική ετικέτα Graph2: Κινέζικα/αγγλικά
