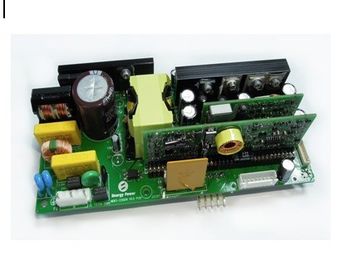

Ιατρική παραγωγή 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19 παροχής ηλεκτρικού ρεύματος 65W
Κύρια χαρακτηριστικά
Σειρά εισαγωγής εναλλασσόμενου ρεύματος: 90~264Vac
Σειρά εισαγωγής μπαταριών λι: 12~16.8Vdc
uard αποτελέσματα: 5V/3.0, 24V/1.5A, 16.8V/0.75A
Υψηλή αποδοτικότητα: 70%
Κανονισμός γραμμών: ≤±1%
Κανονισμός φορτίων: ≤±4%
Χαμηλός: ≤200mV
βραχυκυκλώστε την προστασία
Παραγωγή πέρα από την τρέχουσα προστασία
Παραγωγή πέρα από την προστασία τάσης
Εισαγωγή κάτω από την ανταπεργία τάσης
Σήμα λειτουργίας εναλλασσόμενου ρεύματος
Σήμα λειτουργίας μπαταριών
Σήμα φόρτισης μπαταριών
Σήμα ικανότητας μπαταριών
Μαλακή On/Off λειτουργία
Άνευ ραφής διακόπτης μεταξύ του εναλλασσόμενου ρεύματος, της μπαταρίας και του συνεχούς ρεύματος
Φυσικός δροσερός
RoHS υποχωρητικό
Φλόγα-flame-retarded UL94V-0 εκτίμηση
Επισκόπηση προϊόντων
Αυτή η χρήση μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης, τον έλεγχο και τις τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Εκτιμημένη τάση εισαγωγής |
100 |
|
240 |
Vac |
|
|
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος |
90 |
|
264 |
Vac |
|
|
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος |
|
50/60 |
|
Hz |
|
|
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος |
47 |
|
63 |
Hz |
|
|
Μέγιστο ρεύμα εισαγωγής |
|
|
2.0 |
Α |
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο |
|
Ρεύμα εισροής εισαγωγής |
|
|
60 |
Α |
264 τάση εισαγωγής Vac, 25℃, πρώτη έναρξη |
|
Τάση εισαγωγής μπαταριών |
12 |
|
16.8 |
Vdc |
≥13.5V ξεκίνημα |
|
Αποδοτικότητα |
Εισαγωγή εναλλασσόμενου ρεύματος |
70 |
|
|
% |
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο |
Μπαταρία και ΣΥΝΕΧΗΣ εισαγωγή |
80 |
|
|
% |
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο |
Χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Σειρά τάσης παραγωγής |
5V |
4.8 |
5 |
5.2 |
Vdc |
|
24V |
23.04 |
24 |
24.96 |
Vdc |
|
|
Φόρτιση μπαταριών |
16.4 |
16.8 |
17.2 |
Vdc |
|
|
8-20V |
7.68 |
8 |
8.32 |
Vdc |
L0: 0, H0: 0, παραγωγή 8V |
|
11.68 |
12 |
12.32 |
Vdc |
L0: 1, H0: 0, παραγωγή 12V |
||
19.2 |
20 |
20.8 |
Vdc |
L0: 1, H0: 1, παραγωγή 20V |
||
Σειρά ρευμάτων παραγωγής |
5V |
0 |
|
3 |
Α |
|
24V |
0 |
|
1.5 |
Α |
|
|
Φόρτιση μπαταριών |
|
675 |
|
μΑ |
|
|
8-20V |
0 |
|
0.4 |
Α |
|
|
Κανονισμός γραμμών |
|
|
±1 |
% |
|
|
Κανονισμός φορτίων |
|
|
±4 |
% |
|
|
Κυματισμός & θόρυβος |
5V |
|
|
100 |
mVp-π |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
24V |
|
|
240 |
MV-π |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
|
8-20V |
|
|
200 |
MV-π |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
|
5V 24V 8-20V χρόνος ανόδου παραγωγής |
|
|
50 |
κα |
|
|
Η τάση παραγωγής υπερανυψώνει |
|
|
±5 |
% |
|
|
Ικανότητα παραγωγής (5V 24V) |
|
2000 |
|
μF |
|
Χαρακτηριστικά προστασίας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Παραγωγή πέρα από την προστασία τάσης |
5V |
5.5 |
|
7.5 |
Β |
Σύρτης-από, πρέπει να ξαναξεκινήσετε |
24V |
26.4 |
|
36 |
Β |
||
8-20V |
22 |
|
30 |
Β |
||
Προστασία undervoltage μπαταριών |
12 |
|
12.6 |
Β |
Σύρτης-από, πρέπει να ξαναξεκινήσετε |
Γενικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
MTBF |
500 |
|
|
KHrs |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, 25℃ |
Βάρος |
|
500 |
|
γ |
|
Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
0 |
|
+40 |
℃ |
|
Θερμοκρασία αποθήκευσης |
-20 |
|
+85 |
℃ |
|
Σχετική υγρασία |
20 |
|
90 |
% |
|
Υγρασία αποθήκευσης |
10 |
|
95 |
% |
|
Ύψος |
|
|
3000 |
μ |
|
Δροσίζω-κατεβάστε τη μέθοδο |
|
|
|
|
Φυσική ψύξη |
Χαρακτηριστικά ασφάλειας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Τάση απομόνωσης |
Εισαγωγή στην παραγωγή |
4000 |
|
|
Vac |
5mA/1min, καμία να σχηματίσει τόξο και διακοπή |
Εισαγωγή στο έδαφος |
1500 |
|
|
Vac |
||
Αντίσταση απομόνωσης |
Εισαγωγή στην παραγωγή |
30 |
|
|
MΩ |
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90% |
Ρεύμα διαρροής |
Εισαγωγή στο έδαφος |
|
|
0.5 |
μΑ |
264Vac, κανονικός όρος |
|
|
1 |
μΑ |
264Vac, ενιαίο ελάττωμα |
Διαχείριση μπαταριών
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Εφεδρικό ρεύμα διαρροής μπαταριών |
|
|
0.8 |
μΑ |
|
Ικανότητα μπαταριών |
2 |
|
4.4 |
Ah |
Μπαταρία λι |
Τάση μπαταριών |
|
14.8 |
|
Β |
3.7V×4 σειρά |
Σημειώσεις:
1.The η μπαταρία και η αλλαγή στην εμπορική δύναμη είναι άνευ ραφής παράδοση
2.Battery τρόπος χρέωσης: μετά από τη δύναμη επάνω, μπαταρία 10 δευτερολέπτων μόνη - η δοκιμή, προετοιμάζει τη φόρτιση, σταθερός-τρέχουσα φόρτιση, φόρτιση επιπλεόντων σωμάτων μετά από την μπαταρία που φορτίζεται πλήρως. Είναι κανονικό ότι η τάση κυμαίνεται όταν δεν φορτώνεται η μπαταρία.
Σήμα και διακόπτης
Στοιχείο |
Λειτουργίες |
Σημειώσεις |
Σήμα εισαγωγής εναλλασσόμενου ρεύματος |
Το σήμα ανοίγει όταν εισαγωγή εναλλασσόμενου ρεύματος, παραγωγή 5±0.2V |
Pin7 του συνδετήρα J4 |
Κανένα σε απευθείας σύνδεση σήμα μπαταριών |
Παραγωγή 5±0.2V όταν μπαταρία on-line, 0V όταν μπαταρία off-$l*line |
Pin11 του συνδετήρα J4 |
Σήμα φόρτισης μπαταριών |
Παραγωγή 4.5±0.2V κατά το φόρτιση μπαταριών, 0V όταν μπαταρία off-$l*line ή πλήρως φορτισμένος |
Pin8 του συνδετήρα J4 |
SW1: η χαμηλού επιπέδου τάση μαλακή κλείνει |
η χαμηλού επιπέδου τάση μαλακή κλείνει: 5V, 8-20V, 24V |
Pin1 του συνδετήρα J4 GND κλείστε, 1 δεύτερη καθυστέρηση |
SW2: η χαμηλού επιπέδου τάση ανοίγει/ΜΑΚΡΙΑ |
η χαμηλού επιπέδου τάση σκληρή ανοίγει /OFF 5V, 8-20V, 24V |
Ανοίξτε όταν pin2 του συνδετήρα J4 απότομα GND, κλείστε όταν pin2 και GND απότομα πάλι, δεύτερη καθυστέρηση 3 ON/OFF |
SW3: η χαμηλού επιπέδου τάση κλείνει |
24V καμία παραγωγή |
Pin3 του συνδετήρα J4 GND |
SW4: η χαμηλού επιπέδου τάση κλείνει |
8-20V καμία παραγωγή |
Pin4 του συνδετήρα J4 GND |
8-20V εισαγωγή τάσης επιπέδων ελέγχου |
Το επίπεδο voltage5±0.2V σημάτων, καρφώνει 5 J4 είναι σήμα L0, pin6 J4 είναι σήμα H0 |
L0: 0, H0: 0, output8V L0: 1, H0: 0, output12V L0: 1, H0: 1, output20V |
Χαρακτηριστικά EMC
Στοιχείο |
Πρότυπα |
Όροι |
Σημειώσεις |
|
CE |
EN55022 |
Κατηγορία Ψ |
Δοκιμή συστημάτων περασμάτων |
|
ΕΠΑΝ |
EN55022 |
Κατηγορία Ψ |
Δοκιμή συστημάτων περασμάτων |
|
Αρμονικός |
En61000-3-2 |
Απαιτήσεις λαμπτήρων τύπων Γ |
Κριτήριο Β |
|
Διακυμάνσεις και τρεμούλιασμα τάσης |
En61000-3 |
Απαιτήσεις εξοπλισμών κατηγορίας Α |
Κριτήριο Β |
|
Κύμα |
En61000-4-5 |
Διαφορικός τρόπος ±2KV, κοινό mode±4KV |
Κριτήριο Β |
|
ΕΜΒΥΘΙΣΗ |
En61000-4-11 EN55024 |
Εμβύθιση τάσης 0%Ut, 10ms |
Κριτήριο Β, δοκιμή στη φάση 0, 90, 180 και 270 |
|
Εμβύθιση τάσης σε 40%Ut, 20ms |
||||
Εμβύθιση τάσης σε 70%Ut, 50ms |
||||
ESD |
Απαλλαγή αέρα |
En61000-4-2 |
±8KV |
Κριτήριο Β |
Απαλλαγή επαφών |
En61000-4-2 |
±4KV |
Κριτήριο Β |
Σημειώσεις:
Κριτήριο Α: Κανονική απόδοση κατά τη διάρκεια και μετά από της δοκιμής.
Κριτήριο Β: Η χαμηλής τάσης προστασία ή η αναστοιχειοθέτηση δεν επιτρέπεται. Η προσωρινή διακύμανση τάσης παραγωγής παύει αφότου παύουν οι διαταραχές, και από τις οποίες το EUT ανακτεί την κανονική απόδοσή του αυτόματα. Κατά τη διάρκεια της δοκιμής συστημάτων, η διακύμανση ή η αναστοιχειοθέτηση τάσης παραγωγής δεν επιτρέπεται επίσης.
Κριτήριο Γ: Η προσωρινή απώλεια παραγωγής επιτρέπεται, αλλά το υλικό δεν μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του αυτόματα ή την επέμβαση χειριστών.
Κριτήριο Ρ: Η απώλεια παραγωγής που δεν είναι ανακτήσιμη επιτρέπεται. Το αρχικό προστατευτικό συστατικό (θρυαλλίδα) μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του μετά από αντικαθιστά το χαλασμένο συστατικό.
Περιβαλλοντικά προσόντα
Παράμετρος |
Σημειώσεις |
Δόνηση |
10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3 |
Μηχανικός κλονισμός |
100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ |
Κρύο (σε λειτουργία) |
Iec60068-2-1 αγγελία |
Υγρή θερμότητα |
Iec60068-2-67 Κύπρος |
Ανακύκλωση θερμοκρασίας |
-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι |
Δύναμη/θερμική ανακύκλωση |
Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι |
Περιθωριοποίηση σχεδίου |
Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105% |
Δοκιμή ζωής |
95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες |
Δυνατότητα ύλης συγκολλήσεως |
Iec60068-2-20 |
Συμμόρφωση προτύπων
Πρότυπα |
Σημειώσεις |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
Δοκιμή φλογών βελόνων, δοκιμή την σε ολόκληρη συνέλευση, board&plastic συστατικά UL94V-0 υποχωρητικά |
IEC 61000-4-2 |
|
Μηχανική περίληψη
Length×width×heigth: 175×80×38.6 (χιλ.), 6.894×3.15×1.52 (μέσα)
Προσδιορισμοί συνδετήρων
J1: Τύπος areVH3.96-5 συνδετήρων εισαγωγής εναλλασσόμενου ρεύματος (γρήγορα πλάτη)
Κώδικας COM |
Περιγραφή |
Κώδικας ασφαλείας |
Λειτουργία |
J1 |
Συνδετήρας εισαγωγής εναλλασσόμενου ρεύματος |
1 |
Λ |
2 |
NC |
||
3 |
Ν |
||
4 |
NC |
||
5 |
FG |
J3: Τύπος areXH2.54-8 συνδετήρων παραγωγής (γρήγορα πλάτη)
Κώδικας COM |
Περιγραφή |
Κώδικας ασφαλείας |
Λειτουργία |
J3 |
Συνδετήρας παραγωγής |
1-2 |
5V |
3-4 |
GND |
||
5-6 |
24V |
||
7-8 |
8-20V |
J2: Ο τύπος συνδετήρων εισαγωγής μπαταριών J2 είναι vh3.96-5 (καρφίτσα κάμψεων)
Κώδικας COM |
Περιγραφή |
Κώδικας ασφαλείας |
Λειτουργία |
J2 |
Συνδετήρας εισαγωγής μπαταριών |
1-2 |
ΚΤΥΠΩ |
3 |
NC |
||
4-5 |
BAT+ |
Σημειώσεις: ΚΤΥΠΩ δεν μπορεί να συνδέσει με GND
J4: Ο έλεγχος σημάτων και ο συνδετήρας διακοπτών J4 είναι XH1.25-12 (γρήγορα πλάτη)
Κώδικας COM |
Περιγραφή |
Κώδικας ασφαλείας |
Εισαγωγή ή παραγωγή |
Λειτουργία |
J4 |
Συνδετήρας παραγωγής |
1 |
Εισαγωγή |
Μαλακός κλείστε όταν συνδέει SW1 με GND, 1 δεύτερη καθυστέρηση, 5V/24V/8-20V καμία παραγωγή |
2 |
Εισαγωγή |
Ανοίξτε 5V/24V/8-20V όταν συνδέει SW2 με GND, κλείνει όταν SW2 και GND απότομα πάλι, 3 δεύτερη καθυστέρηση, κανένα μόνος-που κλειδώνεται |
||
3 |
Εισαγωγή |
SW3 συνδέστε με GND, 24V καμία παραγωγή |
||
4 |
Εισαγωγή |
SW4 συνδέστε με GND, 8-20V καμία παραγωγή |
||
5 |
Εισαγωγή |
L0 signal1, input5V |
||
6 |
Εισαγωγή |
H0 signal2, input5V |
||
7 |
Παραγωγή |
Σήμα εναλλασσόμενου ρεύματος, παραγωγή 5V όταν εναλλασσόμενο ρεύμα on-line, 0V όταν εναλλασσόμενο ρεύμα off-$l*line |
||
8 |
Παραγωγή |
Σήμα φόρτισης, παραγωγή 4.5V όταν η μπαταρία, 0V όταν η μπαταρία ή πλήρως φορτισμένος. Η τάση θα κυμαθεί όταν η μπαταρία δεν είναι καμία φορτωμένη αλλά θέληση των οδηγήσεων μη ελαφριά επάνω |
||
9 |
Παραγωγή |
GND |
||
10 |
Παραγωγή |
BAT+ |
||
11 |
Παραγωγή |
Κανένα σε απευθείας σύνδεση σήμα μπαταριών, παραγωγή 5V όταν φόρτωσε η μπαταρία, 0V όταν δεν φορτώνεται η μπαταρία |
||
12 |
NC |
NC |
