Τόπος καταγωγής: | Κίνα |
Μάρκα: | Enargy |
Αριθμό μοντέλου: | MD25-220S15 |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Τιμή: | Negotiation |
Χρόνος παράδοσης: | 1-8 εβδομάδες |
Όροι πληρωμής: | διαπραγμάτευση |
Δυνατότητα προσφοράς: | 15000Pcs/week |
Υψηλό φως: | Παροχές ηλεκτρικού ρεύματος ιατρικού βαθμού,εναλλασσόμενο ρεύμα στο συνεχή μετατροπέα |
---|

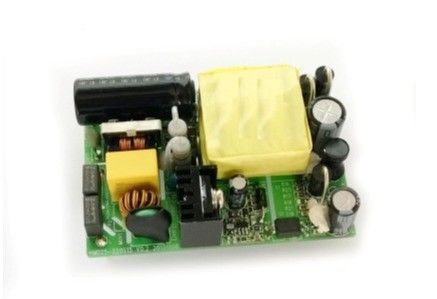

Ιατρική παραγωγή 15V/1.67A MD25-220S15 παροχής ηλεκτρικού ρεύματος 25W
Κύρια χαρακτηριστικά
Σειρά εισαγωγής εναλλασσόμενου ρεύματος: 100~240Vac
Ενιαία αποτελέσματα: 15V/1.67A
Υψηλή αποδοτικότητα: 78%
Κανονισμός γραμμών: ≤±1%
Κανονισμός φορτίων: ≤±1%
Χαμηλός: ≤150mV
βραχυκυκλώστε την προστασία
Παραγωγή πέρα από την τρέχουσα προστασία
Πέρα από την προστασία θερμοκρασίας
Φυσικός δροσερός
RoHS υποχωρητικό
Επισκόπηση προϊόντων
Αυτή η χρήση μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης, τον έλεγχο και τις τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Εκτιμημένη τάση εισαγωγής |
100 |
|
240 |
Vac |
|
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος |
90 |
|
264 |
Vac |
|
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος |
|
50/60 |
|
Hz |
|
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος |
47 |
|
63 |
Hz |
|
Μέγιστο ρεύμα εισαγωγής |
|
|
0.9 |
Α |
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο |
Ρεύμα εισροής εισαγωγής |
|
|
40 |
Α |
230Vac τάση εισαγωγής, 25℃, πρώτη έναρξη |
Αποδοτικότητα |
78 |
|
|
% |
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο |
Χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Καθορισμένο σημείο τάσης παραγωγής |
14.70 |
15 |
15.30 |
Vdc |
Εκτιμημένη τάση εισαγωγής, μισό φορτίο |
|
Σειρά τάσης παραγωγής |
14.55 |
15 |
15.45 |
Vdc |
|
|
Σειρά ρευμάτων παραγωγής |
0 |
|
1.67 |
Α |
|
|
Κανονισμός γραμμών |
|
|
±1 |
% |
|
|
Κανονισμός φορτίων |
|
|
±1 |
% |
|
|
Κανονισμός θερμοκρασίας |
|
±0.02 |
|
%/°C |
Πέρα από τη λειτουργούσα σειρά θερμοκρασίας |
|
Κυματισμός & θόρυβος |
|
|
150 |
MV |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
|
Δυναμική απάντηση |
Απόκλιση |
|
|
±5 |
% |
25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 0.1A/us |
Εγκαθιστώντας χρόνος |
|
|
400 |
εμείς |
μέσα σε 1% Vout |
|
Η τάση παραγωγής υπερανυψώνει |
|
|
±5 |
% |
|
|
Ικανότητα παραγωγής |
|
2200 |
|
μF |
|
Χαρακτηριστικά προστασίας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Παραγωγή πέρα από την προστασία φορτίων |
1.8 |
|
3.0 |
Α |
Λόξιγκας |
Προστασία βραχυκυκλώματος |
|
|
10 |
mΩ |
Λόξιγκας |
Προστασία πέρα-θερμοκρασίας |
|
|
|
℃ |
Αυτόματη αποκατάσταση |
Γενικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
(Που υπολογίζεται MTBF) |
100 |
|
|
KHrs |
TR-nwt-000332 πλήρες φορτίο, 25℃ TA |
Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
-10 |
|
+50 |
℃ |
|
Θερμοκρασία αποθήκευσης |
-20 |
|
+85 |
℃ |
|
Σχετική υγρασία |
20 |
|
90 |
% |
|
Υγρασία αποθήκευσης |
10 |
|
95 |
% |
|
Ύψος |
|
|
3000 |
μ |
|
Χαρακτηριστικά ασφάλειας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Τάση απομόνωσης |
Εισαγωγή στην παραγωγή |
4000 |
|
|
Vac |
5mA/1min, καμία να σχηματίσει τόξο και διακοπή |
Αντίσταση απομόνωσης |
Εισαγωγή στην παραγωγή |
30 |
|
|
MΩ |
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90% |
Χαρακτηριστικά EMC
Στοιχείο |
Πρότυπα |
Όροι |
Σημειώσεις |
|
CE |
EN55022 |
Κατηγορία Ψ |
Δοκιμή συστημάτων περασμάτων |
|
ΕΠΑΝ |
EN55022 |
Κατηγορία Ψ |
Δοκιμή συστημάτων περασμάτων |
|
Αρμονικός |
En61000-3-2 |
Απαιτήσεις λαμπτήρων τύπων Γ |
Κριτήριο Β |
|
Διακυμάνσεις και τρεμούλιασμα τάσης |
En61000-3 |
Απαιτήσεις εξοπλισμών κατηγορίας Α |
Κριτήριο Β |
|
Κύμα |
En61000-4-5 |
Διαφορικός τρόπος ±2KV, κοινό mode±4KV |
Κριτήριο Β |
|
ΕΜΒΥΘΙΣΗ |
En61000-4-11 EN55024 |
Εμβύθιση τάσης 0%Ut, 10ms |
Κριτήριο Β, δοκιμή στη φάση 0, 90, 180 και 270 |
|
Εμβύθιση τάσης σε 40%Ut, 20ms |
||||
Εμβύθιση τάσης σε 70%Ut, 50ms |
||||
ESD |
Απαλλαγή αέρα |
En61000-4-2 |
±8KV |
Κριτήριο Β |
Απαλλαγή επαφών |
En61000-4-2 |
±4KV |
Κριτήριο Β |
Σημειώσεις:
Κριτήριο Α: Κανονική απόδοση κατά τη διάρκεια και μετά από της δοκιμής.
Κριτήριο Β: Η χαμηλής τάσης προστασία ή η αναστοιχειοθέτηση δεν επιτρέπεται. Η προσωρινή διακύμανση τάσης παραγωγής παύει αφότου παύουν οι διαταραχές, και από τις οποίες το EUT ανακτεί την κανονική απόδοσή του αυτόματα. Κατά τη διάρκεια της δοκιμής συστημάτων, η διακύμανση ή η αναστοιχειοθέτηση τάσης παραγωγής δεν επιτρέπεται επίσης.
Κριτήριο Γ: Η προσωρινή απώλεια παραγωγής επιτρέπεται, αλλά το υλικό δεν μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του αυτόματα ή την επέμβαση χειριστών.
Κριτήριο Ρ: Η απώλεια παραγωγής που δεν είναι ανακτήσιμη επιτρέπεται. Το αρχικό προστατευτικό συστατικό (θρυαλλίδα) μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του μετά από αντικαθιστά το χαλασμένο συστατικό.
Περιβαλλοντικά προσόντα
Παράμετρος |
Σημειώσεις |
Δόνηση |
10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3 |
Μηχανικός κλονισμός |
100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ |
Κρύο (σε λειτουργία) |
Iec60068-2-1 αγγελία |
Υγρή θερμότητα |
Iec60068-2-67 Κύπρος |
Ανακύκλωση θερμοκρασίας |
-40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι |
Δύναμη/θερμική ανακύκλωση |
Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι |
Περιθωριοποίηση σχεδίου |
Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105% |
Δοκιμή ζωής |
95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες |
Δυνατότητα ύλης συγκολλήσεως |
Iec60068-2-20 |
Συμμόρφωση προτύπων
Πρότυπα |
Σημειώσεις |
Ul60601-1 |
|
CSA22.2 NO.601-1-M90 |
|
Iec60601-1 |
|
EN55011 |
κατηγορία Ψ |
Iec60601-1-2 |
|
GB9706.1-2007 |
|
Μηχανική περίληψη
Length×width×heigth: (70±0.5) mm× (48±0.5) mm× (25Max) χιλ., 2.76×1.89×0.98 (μέσα)
Προσδιορισμοί συνδετήρων
Στοιχείο |
Καρφίτσα |
Λειτουργία |
Εισαγωγή |
1 |
Γραμμή |
2 |
Ουδέτερος |
|
Παραγωγή |
3 |
Β |
4 |
V+ |
