Βιομηχανικό πάρκο Gaoxin, νέα ζώνη Guangming, πόλη Shenzhen, επαρχία Γκουαγκντόνγκ, Κίνα | Angelwang66@126.com |
Τόπος καταγωγής: | Dongguan, Guangdong, Κίνα |
Μάρκα: | UCHI |
Πιστοποίηση: | UL.VDE.SGS. |
Αριθμό μοντέλου: | MF72 |
Ποσότητα παραγγελίας min: | 5000pcs |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Μαζικός/πυρομαχικά/εξέλικτρο |
Χρόνος παράδοσης: | 3 ~ 5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Paypal, Western Union, γραμμάριο χρημάτων |
Δυνατότητα προσφοράς: | 8000,000,000PCS το μήνα |
Υψηλό φως: | θερμική αντίσταση δύναμης ntc,ntc συνέλευση θερμικών αντιστάσεων |
---|

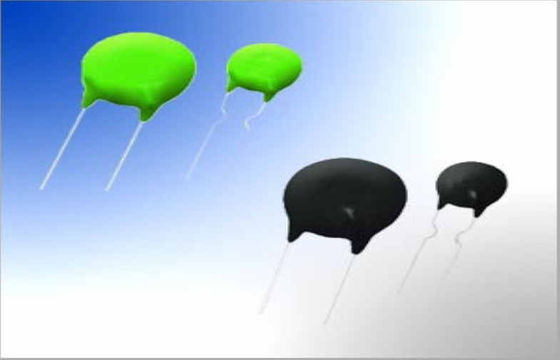

Ρεύμα εισροής που περιορίζει τις θερμικές αντιστάσεις δύναμης NTC για την παροχή ηλεκτρικού ρεύματος τρόπου διακοπτών
Γρήγορη λεπτομέρεια:
·Στερεάς κατάστασης συσκευή χαμηλότερου κόστους για το τρέχον supression εισροής.
·Ελαχιστοποιήστε την τρέχουσα διαστρέβλωση γραμμών και το ραδιο θόρυβο.
·Προστατεύστε τους διακόπτες, τις διόδους διορθωτών και τους πυκνωτές λείανσης από τις πρόωρες αποτυχίες.
·Αποτρέψτε τη θρυαλλίδα από να φυσήξει in error.
Περιγραφή:
Η θερμική αντίσταση δύναμης NTC μπορεί να είναι μια οικονομικώς αποδοτική συσκευή για να περιορίσει το ποσό ρεύματος εισροής σε μια παροχή ηλεκτρικού ρεύματος μετατροπής ή άλλες συσκευές όταν ανοίγεται αρχικά η δύναμη. Η θερμική αντίσταση δύναμης NTC περιορίζει το ρεύμα κύματος με τη λειτουργία ως αντιστάτη δύναμης που μειώνεται από μια υψηλή κρύα αντίσταση σε μια χαμηλή καυτή αντίσταση όταν θερμαίνεται με την τρέχουσα ροή του.
Η εισροή-τρέχουσα θερμική αντίσταση δύναμης NTC περιοριστών προστατεύει τα κυκλώματα από τα undesirably υψηλά ρεύματα, που καταστέλλουν τα υψηλά τρέχοντα κύματα εισροής, ενώ η αντίστασή της παραμένει αμελητέα χαμηλή κατά τη διάρκεια της συνεχούς λειτουργίας. Χάρι στη χαμηλή αντίστασή τους στο λειτουργούν κράτος, η θερμική αντίσταση δύναμης έχει έναν αρκετά χαμηλότερο διασκεδασμό δύναμης από τους σταθερούς αντιστάτες που χρησιμοποιούνται συχνά για αυτήν την εφαρμογή.
Εφαρμογές:
Περιοριστικός το ρεύμα κύματος, κατάλληλο για την προστασία της παροχής ηλεκτρικού ρεύματος τρόπου διακοπτών, δύναμη UPS, μετασχηματιστές, μηχανές, διάφορο ηλεκτρικό εργαλείο θέρμανσης, ενέργεια - τα φω'τα αποταμίευσης, έρμα, διάφορο κύκλωμα δύναμης, ενισχυτές, χρωμάτισαν displayer, όργανα ελέγχου, έγχρωμος τηλεοπτικός δέκτης, προστασία ινών, κ.λπ.
Τα τμήματα θερμικών αντιστάσεων δύναμης μπορούν επίσης να χρησιμοποιηθούν για τη μαλακή έναρξη των μηχανών, παραδείγματος χάριν στις ηλεκτρικές σκούπες με τα συνεχή ρεύματα μέχρι 20 Α.
Προδιαγραφές:
Ρεύμα εισροής που περιορίζει τα χαρακτηριστικά γνωρίσματα θερμικών αντιστάσεων δύναμης NTC:
·Ντυμένη ρητίνη θερμική αντίσταση δίσκων με τα uninsulated μόλυβδος-καλώδια.
·Κατάλληλος και για τα κυκλώματα εναλλασσόμενου ρεύματος και συνεχούς ρεύματος μέχρι μια τάση 265 Β (RMS).
·Ευρύ φάσμα της αντίστασης, του ρεύματος και της διάστασης.
·Άριστη μηχανική δύναμη.
·Κατάλληλος για το μοντάρισμα PCB.
Καμπύλη σύγκρισης με και χωρίς τρέχουσα θερμική αντίσταση δύναμης NTC περιορισμού εισροής |
Τρέχουσα θερμική αντίσταση δύναμης NTC περιορισμού εισροής
|
Χαρακτηριστικό κύκλωμα παροχής ηλεκτρικού ρεύματος
Κυκλώματα εφαρμογής θερμικών αντιστάσεων δύναμης NTC
Μια άλλη θερμική αντίσταση παραδείγματος NTC για το τρέχον κύκλωμα προστασίας εισροής
Τρέχον φύλλο στοιχείων θερμικών αντιστάσεων δύναμης NTC περιορισμού εισροής
Αριθμός μερών. |
R25 |
Max |
Περ. |
Διασκεδασμός |
Θερμικός |
Διαστάσεις (χιλ.) |
||||
Dmax |
Tmax |
Χ |
Χ 0 |
d±1 |
||||||
MF72-3D9 |
3 ωμ |
4A |
0.120 |
11 |
34 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-5D9 |
5 ωμ |
3A |
0.210 |
11 |
34 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-8D9 |
8 ωμ |
2A |
0.400 |
11 |
32 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-10D9 |
10 ωμ |
2A |
0.458 |
11 |
32 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-16D9 |
16 ωμ |
1A |
0.802 |
11 |
31 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-22D9 |
22 ωμ |
1A |
0.950 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-33D9 |
33 ωμ |
1A |
1.124 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-50D9 |
50 ωμ |
1A |
1.252 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-80D9 |
80 ωμ |
0.8A |
2.010 |
11 |
30 |
11 |
5.5 |
13.5 |
20.5 |
7.5 το /5 |
MF72-3D11 |
3 ωμ |
5A |
0.100 |
13 |
43 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-5D11 |
5 ωμ |
4A |
0.156 |
13 |
45 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-8D11 |
8 ωμ |
3A |
0.255 |
14 |
47 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-10D11 |
10 ωμ |
3A |
0.275 |
14 |
47 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-12D11 |
12 ωμ |
2A |
0.462 |
14 |
48 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-16D11 |
16 ωμ |
2A |
0.470 |
14 |
50 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-20D11 |
20 ωμ |
2A |
0.512 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-22D11 |
22 ωμ |
2A |
0.563 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-33D11 |
33 ωμ |
1.5A |
0.734 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-50D11 |
50 ωμ |
1.5A |
1.021 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-60D11 |
60 ωμ |
1.5A |
1.215 |
15 |
52 |
13 |
5.5 |
15.5 |
22.5 |
7.5 το /5 |
MF72-1.3D13 |
1.3 ωμ |
7A |
0.062 |
13 |
60 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-3D13 |
3 ωμ |
6A |
0.092 |
14 |
60 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-5D13 |
5 ωμ |
5A |
0.125 |
15 |
68 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-10D13 |
10 ωμ |
4A |
0.206 |
15 |
65 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-15D13 |
15 ωμ |
3A |
0.335 |
16 |
60 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-30D13 |
30 ωμ |
2.5A |
0.517 |
16 |
65 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-47D13 |
47 ωμ |
2A |
0.810 |
17 |
65 |
15.5 |
6 |
17.5 |
24.5 |
7.5 |
MF72-1.3D15 |
1.3 ωμ |
8A |
0.048 |
18 |
68 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-1.5D15 |
1.5 ωμ |
8A |
0.052 |
18 |
69 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-3D15 |
3 ωμ |
7A |
0.075 |
18 |
76 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-5D15 |
5 ωμ |
6A |
0.112 |
20 |
76 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-8D15 |
8 ωμ |
5A |
0.178 |
20 |
80 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-10D15 |
10 ωμ |
5A |
0.180 |
21 |
85 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-15D15 |
15 ωμ |
4A |
0.268 |
20 |
75 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-30D15 |
30 ωμ |
3.5A |
0.438 |
18 |
75 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-47D15 |
47 ωμ |
3A |
0.680 |
21 |
86 |
17.5 |
6 |
19.5 |
26.5 |
10/7.5 |
MF72-0.7D20 |
0.7 ωμ |
12A |
0.018 |
25 |
89 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-1.3D20 |
1.3 ωμ |
9A |
0.037 |
24 |
88 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-3D20 |
3 ωμ |
8A |
0.055 |
24 |
88 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-5D20 |
5 ωμ |
7A |
0.087 |
23 |
87 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-8D20 |
8 ωμ |
6A |
0.142 |
25 |
105 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
MF72-10D20 |
10 ωμ |
6A |
0.162 |
24 |
102 |
22.5 |
7 |
24.5 |
31.5 |
10/7.5 |
Αριθμός μερών. |
R25 (ωμ) |
Ανώτατο σταθερό ρεύμα (α) |
Περ. Αντίσταση Αξία Μέγιστο ρεύμα (Ω) |
Εκτιμημένη ο Max δύναμη Pmax. (ψ) |
Παράγοντας διασκεδασμού (mW/oC) |
Θερμικός χρόνος σταθερό (σ) |
Διαστάσεις (χιλ.) |
|||||
Dmax |
Tmax |
Χ |
Χ 0 |
δ |
Καρφίτσα μορφή |
|||||||
D15mm 2.5ohm/9.5A |
2.5 ωμ |
9.5A |
0.044 |
3.5W |
22 λ. |
75 ανώτατα |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
εσωτερικός kinked |
D15mm 5 ohm/8A |
5 ωμ |
8A |
0.058 |
3.5W |
22 λ. |
75 ανώτατα |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
εσωτερικός kinked |
D15mm, 10 ohm/7A |
10 ωμ |
7A |
0.098 |
3.5W |
22 λ. |
75 ανώτατα |
17.5 |
6 |
19.5 |
26.5 |
7.5 |
εσωτερικός kinked |
D20mm 1 ohm/16A |
1 ωμ |
16A |
0.027 |
5W |
28 λ. |
110 ανώτατα |
22.5 |
7 |
24.7 |
/ |
10 |
κατ' ευθείαν |
D20mm 5 ohm/12A |
5 ωμ |
12A |
0.047 |
5W |
28 λ. |
110 ανώτατα |
22.5 |
7 |
24.7 |
/ |
10 |
κατ' ευθείαν |
D20mm, 10 ohm/8A |
10 ωμ |
8A |
0.085 |
5W |
28 λ. |
110 ανώτατα |
22.5 |
7 |
24.7 |
/ |
10 |
κατ' ευθείαν |
D25mm, 1 ohm/20A |
1 ωμ |
20A |
0.021 |
7W |
30 λ. |
130 ανώτατα |
29 |
8 |
33 |
/ |
10 |
κατ' ευθείαν |
D25mm , 5 ohm/14A |
5 ωμ |
14A |
0.047 |
7W |
30 λ. |
130 ανώτατα |
29 |
8 |
33 |
/ |
10 |
κατ' ευθείαν |
D25mm, 10 ohm/10A |
10 ωμ |
10A |
0.084 |
7W |
30 λ. |
130 ανώτατα |
29 |
8 |
33 |
/ |
10 |
κατ' ευθείαν |
D30mm, 1 ohm/30A |
1ohm |
30A |
0.014 |
8W |
40 λ. |
190 ανώτατα |
36 |
8.5 |
40 |
/ |
18 |
κατ' ευθείαν |
D30mm, 10 ohm/13A |
10 ωμ |
13A |
0.056 |
8W |
40 λ. |
190 ανώτατα |
36 |
8.5 |
40 |
/ |
18 |
κατ' ευθείαν |
Δοκιμή
|
Πρότυπα
|
Όροι δοκιμής
|
ΔR25/R25 (χαρακτηριστικός)
|
Παρατηρήσεις
|
Αποθήκευση στην ξηρά θερμότητα |
IEC 60068-2-2 |
Αποθήκευση στην ανώτερη θερμοκρασία θερμοκρασίας κατηγορίας: 125oC χρόνος: 1000h |
<10> |
Καμία ορατή ζημία |
Αποθήκευση στην υγρή θερμότητα, σταθερό κράτος |
IEC 60068-2-3 |
Θερμοκρασία του αέρα: 40oC σχετική υγρασία του αέρα: Διάρκεια 93%: 21 ημέρες |
<5> |
Καμία ορατή ζημία |
Γρήγορη ανακύκλωση θερμοκρασίας |
IEC 60068-2-14 |
Χαμηλότερη θερμοκρασία δοκιμής: -55oC ανώτερη θερμοκρασία δοκιμής: 125oC αριθμός κύκλων: 10 |
<10> |
Καμία ορατή ζημία |
Αντοχή |
|
I=Imax τ: 1000h |
<10> |
Καμία ορατή ζημία |
Κυκλική αντοχή |
|
I=Imax, 1000 κύκλοι On-time=1 λ. που δροσίζει time=6 λ. |
<10> |
|
Παροδικό φορτίο |
|
Αριθμός Capacitance=CT κύκλων: 1000 |
<5> |
Καμία ορατή ζημία |
1) Μέγιστο λειτουργούν ρεύμα > πραγματικό λειτουργούν ρεύμα στο βρόχο δύναμης
2) Εκτιμημένος μηά αντίσταση δύναμης 25C
από όποιους, Ε: τάση βρόχων, Im: Ρεύμα κύματος
Για τη δύναμη μετατροπής, δύναμη επαναφοράς, δύναμη διακοπτών, δύναμη UPS, χρόνοι Im=100 που ενεργοποιεί το ρεύμα
Για την ίνα, θερμάστρα, Im =30 φορές ενεργοποιώντας το ρεύμα
3) Η μεγαλύτερη βήτα αξία, η μικρότερη υπόλοιπη αντίσταση, η μικρότερη λειτουργούσα αύξηση θερμοκρασίας.
4) Γενικά, το μεγαλύτερο προϊόν της χρονικής σταθεράς και συντελεστής διασκεδασμού, η μεγαλύτερη θερμική ικανότητα NTC, το ισχυρότερο ρεύμα κύματος θερμικών αντιστάσεων NTC που σταματούν την ικανότητα.
1) Για το ρεύμα εισροής που περιορίζει, η θερμική αντίσταση NTC πρέπει να συνδεθεί σωρηδόν με το κύκλωμα φορτίων. Διάφοροι τρέχοντες περιοριστές εισροής μπορούν επίσης να συνδεθούν σωρηδόν για την υψηλότερη απόσβεση. Οι τρέχοντες περιοριστές εισροής δεν πρέπει να συνδεθούν παράλληλα.
2) Γενικά οι τρέχοντες περιοριστές εισροής απαιτούν το χρόνο να επιστρέψουν στο κρύο κράτος, στο οποίο μπορούν να παρέχουν το επαρκές ρεύμα εισροής που περιορίζει λόγω της υψηλής αντίστασής τους. Η ψύξη κάτω - ο χρόνος εξαρτάται από τις περιβαλλοντικές συνθήκες.
3) Πρέπει να θεωρηθεί ότι η περιβάλλουσα περιοχή της θερμικής αντίστασης NTC μπορεί να γίνει αρκετά καυτή. Εξασφαλίστε ότι τα παρακείμενα συστατικά τοποθετούνται στην ικανοποιητική απόσταση από μια θερμική αντίσταση για να επιτρέψουν τον κατάλληλο χρόνο ψύξης της θερμικής αντίστασης.
4) Σιγουρευτείτε ότι τα παρακείμενα υλικά σχεδιάζονται για τη λειτουργία στις θερμοκρασίες συγκρίσιμες με τη θερμοκρασία επιφάνειας της θερμικής αντίστασης. Σιγουρευτείτε ότι τα περιβάλλοντα μέρη και τα υλικά μπορούν να αντισταθούν αυτήν την θερμοκρασία.
5) Σιγουρευτείτε ότι οι θερμικές αντιστάσεις είναι επαρκώς αερισμένες για να αποφύγουν.
6) Αποφύγετε το comtamination της επιφάνειας θερμικών αντιστάσεων.
7) Αποφύγετε την επαφή των θερμικών αντιστάσεων NTC με οποιουσδήποτε υγρά και διαλύτες. Εξασφαλίστε ότι κανένα νερό δεν εισάγει μια θερμική αντίσταση NTC.
Ανταγωνιστικό πλεονέκτημα:
Ανεφοδιασμός εργοστασίων άμεσα
Ολοκληρωμένα πιστοποιητικά όπως UL, VDE, SGS, κ.λπ. και υψηλός - ποιότητα διαθέσιμη
Γρήγορη παράδοση
Καλύτερες υπηρεσίες μεταπωλήσεων
COem & ODM διαθέσιμοι
Υπεύθυνος Επικοινωνίας: Miss. Angel
Τηλ.:: 1598940345
Φαξ: 86-755-3697544
Μαύρος πλαστικός 3FF μικροϋπολογιστής στον κανονικό προσαρμοστή SIM, μικροϋπολογιστής 500pcs Polybag
Τυποποιημένος πλαστικός μικροϋπολογιστής ABS στον κανονικό προσαρμοστή SIM για το τηλέφωνο κυττάρων
Καυτός πωλώντας μικροϋπολογιστής Sim στον τυποποιημένο προσαρμοστή Sim για κανονικό κινητό
Πλαστικός νανο SIM προσαρμοστής ABS, IPhone 4 νανο προσαρμοστής καρτών SIM
Μαύρο IPhone 5 νανο προσαρμοστής SIM με νανο 4FF - 3FF
Μοναδικά πλαστικά ABS προσαρμοστών IPhone5 νανο SIM νανο στη μίνι κάρτα
4FF - 3FF προσαρμοστής SIM, νανο στον προσαρμοστή 500pcs Sim μικροϋπολογιστών Polybag
Πλαστικός προσαρμοστής μικροϋπολογιστών SIM ABS 3FF για IPhone 4 ή IPhone 5
Νανο πλαστικό 2 σε 1 προσαρμοστή μικροϋπολογιστών SIM Combo για IPhone 5 1.2 X 0.9cm
