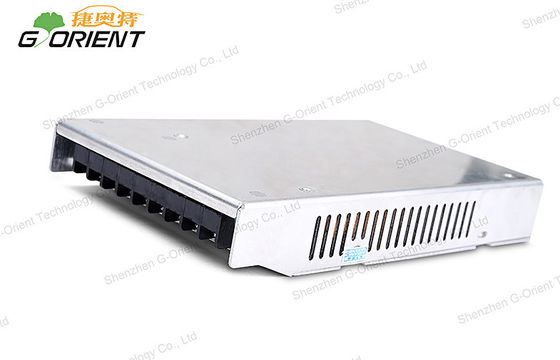

180W σταθερή τάση παροχής ηλεκτρικού ρεύματος επίδειξης των βιομηχανικών οδηγήσεων με το αργίλιο Shell

Παροχή ηλεκτρικού ρεύματος μετατροπής

Nhi200-4.5-α

ΠΑΡΑΓΩΓΗ

ΣΥΝΕΧΗΣ τάση

4.5V

Τρέχουσα σειρά

0~40A

Εκτιμημένο ρεύμα

40A

Εκτιμημένη δύναμη

180W

Κυματισμός & θόρυβος (μέγιστο)

<250mvp-p>

Τάση ADJ.Range

4.05~4.95V

Ανοχή τάσης

+/- 2.0%

Κανονισμός γραμμών

+/- 0.5%

Κανονισμός φορτίων

+/- 1.0%

Οργάνωση, χρόνος ανόδου

1000ms, 50ms/230VAC

Κρατήστε ψηλά το χρόνο

20ms/230VAC

ΕΙΣΑΓΩΓΗ

Σειρά τάσης

200-240VAC

Φάσμα συχνότητας

47-63Hz

Αποδοτικότητα (τύπος.)

83-88%

Ρεύμα εναλλασσόμενου ρεύματος

2.5A/230VAC

Ρεύμα εισροής (μέγιστο)

55A/230VAC

Ρεύμα διαρροής

< 3="">

Προστασία

Πέρα από το φορτίο

105 ~ 150% εκτίμησαν τη δύναμη παραγωγής

Τύπος προστασίας: Το σταθερό ρεύμα που περιορίζει, ανακτεί αυτόματα αφότου αφαιρείται ο όρος ελαττωμάτων

Πέρα από την τάση

5.2 ~ 6.3V

Τύπος προστασίας: Τάση κλεισίματος O/P, επαν-δύναμη για να ανακτήσει

Πέρα από τη θερμοκρασία

100℃ +/- 5℃

Τύπος προστασίας: Η τάση κλεισίματος O/P, ανακτεί αυτόματα αφότου πηγαίνει κάτω η θερμοκρασία

Περιβάλλον

Temp εργασίας.

-40 ~ +60℃ (αναφερθείτε στη derating καμπύλη φορτίων παραγωγής)

Υγρασία εργασίας

20 ~ 90% RH, non-condensing

Temp αποθήκευσης., υγρασία

-40 ~ +85℃, 10 ~ 95% RH

Temp.Coefficient

+/--0.03%/℃ (0 ~ 50℃)

Δόνηση

10 ~ 500Hz, 5G 10min. /1 κύκλος, 60min. Κάθε ένας κατά μήκος του Χ, Υ, άξονες Ζ

Ασφάλεια

Ασφάλειες προτύπου

Ul60950-1 εγκεκριμένος

Αντισταθείτε την τάση

I/P-O/P: 3KVAC i/p-FG: 1.5KVAC o/p-FG: 0.5KVAC

Αντίσταση απομόνωσης

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70% RH

Άλλοι

MTBF

271.9K ώρες ελάχιστο mil-hdbk-217F (25℃)

Διάσταση

190*85*30mm (L*W*H)

Συσκευασία

0.8kg 20pcs/16Kgs

Σημείωση

1. Όλες οι παράμετροι αναφερθείσες ΟΧΙ ειδικά μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25℃ της περιβαλλοντικής θερμοκρασίας.

2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20Mhz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με έναν παράλληλο πυκνωτή 0.1uf & 47 uf.

3. Ανοχή: περιλαμβάνει την ανοχή οργάνωσης, τον κανονισμό γραμμών και τον κανονισμό φορτίων.

4. Παρακαλώ συνδέστε το θετικό πόλο της τάσης εισαγωγής με το σημάδι» Λ» του τελικού φραγμού, συνδέει τον αρνητικό πόλο της τάσης εισαγωγής με το σημάδι» Ν» του τελικού φραγμού, χρησιμοποιώντας τη ΣΥΝΕΧΉ τάση για την τάση εισαγωγής
