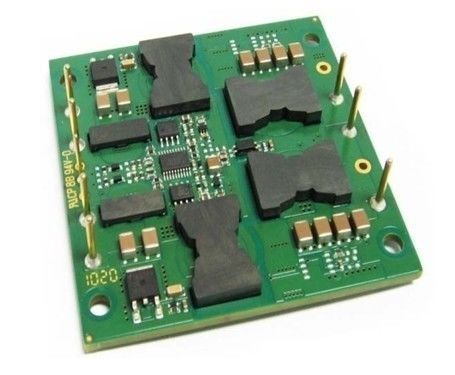

Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας

Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας

High Efficiency Railway Power Supply dc-dc converter module Isolation JS150-24S12-POC

Λεπτομέρειες:

Επικοινωνήστε τώρα
Λεπτομερής Περιγραφή Προϊόντος

Γρήγορη λεπτομέρεια

Θέση προέλευσης: Κίνα

Εμπορικό σήμα: Enargy

Πρότυπος αριθμός: Js150-24s12-POC

Δύναμη παραγωγής: 150W

Λειτουργούσα σειρά θερμοκρασίας: -20~85℃

Σειρά τάσης εισαγωγής: 18-36Vdc

Τάση παραγωγής: 12Vdc

Αποδοτικότητα: 88%

Μέγεθος (L*W*H): 72.1*72.1*9.1mm





Όροι πληρωμής & ναυτιλίας

Ελάχιστη ποσότητα διαταγής: 1pcs

Τιμή: Διαπραγμάτευση

Χρόνος παράδοσης: Διαπραγμάτευση

Δυνατότητα ανεφοδιασμού: 1000Pcs/week



Κύρια χαρακτηριστικά

· Δύναμη παραγωγής: 150W

· Ευρεία σειρά εισαγωγής: 18-36Vdc

· Υψηλή αποδοτικότητα μετατροπής: 88%

· Κανονισμός γραμμών σε ±0.5%

· Κανονισμός φορτίων σε ±0.5%

· Σταθερή λειτουργούσα συχνότητα

· Τάση απομόνωσης: 1500V

· Επιτρέψτε (το ON/OFF) έλεγχο

· Προστασία υπερφόρτωσης παραγωγής

· Προστασία βραχυκυκλώματος τρόπου λόξιγκα

· Προστασία πέρα-θερμοκρασίας

· Ανταπεργία κάτω από-τάσης εισαγωγής

· Περιποίηση τάσης παραγωγής: ±10%



Επισκόπηση προϊόντων

Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η ενεργός μετατροπή σφιγκτηρών υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.



Εισαγωγή προϊόντος

Η σειρά JS είναι ένας ανεξάρτητα ρυθμισμένος ενιαίος μετατροπέας παραγωγής που χρησιμοποιεί το μεταβλητό μέγεθος συσκευασίας τούβλου βιομηχανίας. Η πολύ υψηλή αποδοτικότητα είναι ένα αποτέλεσμα της κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας CORP τοπολογίας ENARGY που χρησιμοποιεί τη σύγχρονη διόρθωση και ένα καινοτόμο σχέδιο κατασκευής για να ελαχιστοποιήσει το διασκεδασμό θερμότητας και να επιτρέψει εξαιρετικά τις πυκνότητες υψηλής δύναμης. Η δύναμη που διαλύεται από το μετατροπέα είναι τόσο χαμηλή που ένα heatsink δεν απαιτείται, το οποίο κερδίζει κόστος, βάρος, ύψος, και προσπάθεια εφαρμογής. Όλα τα τμήματα δύναμης και ελέγχου τοποθετούνται στο πολυστρωματικό υπόστρωμα PCB με την επιφάνεια highyield τοποθετούν την τεχνολογία, με συνέπεια ένα πιό αξιόπιστο προϊόν.





1.Electric χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων. Όλα τα στοιχεία που εξετάζουν σε Ta=25oC εκτός από τον ιδιαίτερο καθορισμό.





1.1Absolute μέγιστες εκτιμήσεις

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Τάση εισαγωγής     38 Vdc Συνεχής, μη-λειτουργία
    36 Vdc Συνεχής, λειτουργία
    38 Vdc Λειτουργούσα παροδική προστασία,<100ms>
Τάση απομόνωσης     2000 Vdc Εισαγωγή στην παραγωγή
Λειτουργούσα θερμοκρασία -40   100
Θερμοκρασία αποθήκευσης -55   105
Επιτρέψτε στην vin-τάση -2.0   10 Vdc

1.2Input χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Σειρά τάσης εισαγωγής 18 24 36 Vdc Συνεχής
Ανταπεργία κάτω από-τάσης   16.8 17.8 Vdc Διεγερτικό κατώτατο όριο
15.3 16.2   Vdc Κατώτατο όριο διακοπών
Μέγιστο ρεύμα εισαγωγής     11 Α Πλήρες φορτίο 18Vdc εισαγωγή
Αποδοτικότητα   88   %

Πλήρες φορτίο, τάση εισαγωγής εκτίμησης,

Σχήματα 1-4

Διασκεδασμός   3   W Ελάχιστο φορτίο
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα   10   μΑ Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική ικανότητα εισαγωγής   100   µF Χαρακτηριστικό ESR 0.1-0.2Ω

1.3Output χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής 11.88 12.00 12.12 Vdc Ονομαστική εισαγωγή Κανένα φορτίο
Σειρά τάσης παραγωγής 11.76 12.00 12.24 Vdc
Σειρά ρευμάτων παραγωγής 0.1   12.5 Α Υπό τον όρο θερμικό Σχήματα 5-8
Κανονισμός γραμμών   ±0.02 ±0.50 % Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων   ±0.02 ±0.50 % Ελάχιστο φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας   ±0.03 ±0.05 %/°C Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Τρέχον όριο 13.75 15 16.3 Α Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος 0.1 15 16.3 Α Τάση παραγωγής <250 mV="">
Κυματισμός (RMS)   20   MV Ονομαστική εισαγωγή πλήρες φορτίο 20 εύρος ζώνης MHZ Σχήμα 13
Θόρυβος (κορυφής-σε-κορυφή)   120   MV
Μέγιστη παραγωγή ΚΑΠ.   8000   μF Ονομαστική εισαγωγή πλήρες φορτίο
Περιποίηση τάσης παραγωγής     ±10 % Ονομαστική εισαγωγή πλήρες φορτίο

1.4Dynamic χαρακτηριστικά απάντησης

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις

Αλλαγή στο ρεύμα παραγωγής

(di/dt= 0.1A/µs)

  360   MV 50% 75% 50% Iout ανώτατο Σχήμα 11

Αλλαγή στο ρεύμα παραγωγής

(di/dt= 2.5A/µs)

  480   MV 50% 75% 50% Iout ανώτατο Σχήμα 12
Εγκαθιστώντας χρόνος   200   µS Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος   10   κα Πλήρες φορτίο Nom Vout=90%. Σχήμα 9
Χρόνος πτώσης κλεισίματος   300   µS Πλήρες φορτίο Nom Vout=10%. Σχήμα 10
Η τάση παραγωγής υπερανυψώνει     3 %

1.5Functional χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Συχνότητα μετατροπής 180 200 220 KHz Στάδιο κανονισμού και στάδιο απομόνωσης
Περιποίηση (Pin8) Περιποίηση τάσης (Pin8)
Περιποίηση τάσης παραγωγής     10 % Περιποίηση επάνω, καρφίτσα περιποίησης σε Vout (-).
10     % Περιποίηση κάτω, καρφίτσα περιποίησης σε Vout (+).
Επιτρέψτε (το ON/OFF) έλεγχο (Pin4) Δείτε το μέρος 7.1

Επιτρέψτε την τάση

Επιτρέψτε το ρεύμα πηγής

  5   Vdc Επιτρέψτε να επιπλεύσει καρφιτσών
  1   μΑ
Επιτρέψτε (τη ON/OFF) θετική λογική ελέγχου 5   10 Vdc -έλεγχος, λογική υψηλή ή που επιπλέει
-0.5   2.0 Vdc Από-έλεγχος, λογική χαμηλή
Προστασία υπερφόρτωσης 110 120 130 % Τρέχων-τρόπος, σφυγμός από το σφυγμό τρέχον κατώτατο όριο ορίου, (φορτίο %Rated)
Προστασία βραχυκυκλώματος   80   Τύπος: Τρόπος λόξιγκα, να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση, κατώτατο όριο, αντίσταση βραχυκυκλώματος
Προστασία πέρα-θερμοκρασίας   105   Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
  15   Υστέρηση

1.6Isolation χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Τάση απομόνωσης 1500     Vdc Εισαγωγή στην παραγωγή
1500     Vdc Εισαγωγή στη βάση
500     Vdc Παραγωγή στη βάση
Αντίσταση απομόνωσης 10     Σε 500VDC για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης   1000   pF

2. Γενικά χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Βάρος   3.5(99)   Oz (ζ) Ανοικτό πλαίσιο
(Που υπολογίζεται MTBF) 1     MHrs TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3.Environmental χαρακτηριστικά

Παράμετρος Λ. Τύπος Max Μονάδες Σημειώσεις
Λειτουργούσα θερμοκρασία -40   +100 Εκτεταμένος, θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης -55   +105 Περιβαλλοντικός
Συντελεστής θερμοκρασίας     ±0.05 %/℃
Υγρασία 20   95 %R.H. Σχετική υγρασία, μη - που συμπυκνώνει

4.Standards συμμόρφωση

Παράμετρος Σημειώσεις
UL/cUL60950
EN60950
GB4943
Δοκιμή φλογών βελόνων (IEC 695-2-2) Δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2

5.Qualification προδιαγραφή

Παράμετρος Σημειώσεις
Δόνηση 10-55Hz σκούπισμα, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για τον άξονα 3
Μηχανικός κλονισμός 100g λ., 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Κρύο (σε λειτουργία) Iec60068-2-1 αγγελία
Υγρή θερμότητα Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας -40°C σε 100°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Δοκιμή ζωής 95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Solderability Iec60068-2-20

6.Typical κύμα και καμπύλες

Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας











Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.





Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας







Σχήμα 2: Η αποδοτικότητα κατά ονομαστικά τάση και 60% παραγωγής εκτίμησε την ισχύ εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα 25°C, 40°C and55°C (ονομαστική τάση εισαγωγής).





Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας



Σχήμα 3: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον του ρεύματος φορτίων για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής σε 25°C.



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 4: Ο διασκεδασμός ισχύος κατά ονομαστικά τάση και 60% παραγωγής εκτίμησε την ισχύ εναντίον του ποσοστού ροών αέρος για τις περιβαλλοντικές θερμοκρασίες αέρα 25°C, 40°C, και 55°C (ονομαστική τάση εισαγωγής).





Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 5: Μέγιστες derating καμπύλες δύναμης παραγωγής εναντίον της περιβαλλοντικής θερμοκρασίας αέρα για τα ποσοστά ροών αέρος 0 LFM μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 1 στην καρφίτσα 5 (ονομαστική τάση εισαγωγής).



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 6: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (150W) με τον αέρα 25°C που ρέει στο ποσοστό των 100 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την καρφίτσα 1 στην καρφίτσα 5 (ονομαστική τάση εισαγωγής).





Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 7: Μέγιστες δύναμη-derating καμπύλες παραγωγής εναντίον της περιβαλλοντικής θερμοκρασίας αέρα για τα ποσοστά ροών αέρος 0 LFM μέσω 400 LFM με τον αέρα που ρέει από την εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής).







Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 8: Θερμική πλοκή του μετατροπέα στο πλήρες ρεύμα φορτίων (150W) με τον αέρα 25°C που ρέει στο ποσοστό των 100 LFM. Ο αέρας ρέει πέρα από το μετατροπέα από την εισαγωγή στην παραγωγή (ονομαστική τάση εισαγωγής)





Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας







Σχήμα 9: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (20 ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.

CH 1: Vout (5V/div). CH 2: ON/OFF εισαγωγή (5V/div)



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 10: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (400 µs/div).

CH 1: Vout (5V/div). CH 2: ON/OFF εισαγωγή (5V/div).



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 11: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο ΚΑΠ: 10μF, πυκνωτής τανταλίου 100 mΩ ESR και 1μF κεραμικός πυκνωτής. CH 1: Vout (100mV/div).





Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας





Σχήμα 12: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο ΚΑΠ: 470μF, πυκνωτής τανταλίου 30 mΩ ESR και 1μF κεραμική ΚΑΠ. CH 1: Vout (100mV/div).





Σχήμα 13: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και το εκτιμημένο ρεύμα φορτίων (100mV/div). Ικανότητα φορτίων: 1μF κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης: 20 MHZ.



7.Function προδιαγραφές

7.1Enable (ON/OFF) έλεγχος (καρφίτσα 4)

Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (ON/OFF) λειτουργία είναι χρήσιμη για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω.

Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται. Ένας ανοικτός διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας.

Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα θα αποφύγουν οποια δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - καρφίτσα Vin (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα των εσωτερικών ON/OFF στοιχείων κυκλώματος.



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας



7.2Protection χαρακτηριστικά γνωρίσματα

·Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγουν ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής αυξάνεται, πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) προτού να ανοίξει ο μετατροπέας. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών προτού να κλείσει ο μετατροπέας.

·Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου παραγωγής, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι τον όρο βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων.

·Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας. Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση στην αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι πότε η θερμοκρασία της αισθανμένης θέσης μειώνεται από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.

7.3Typical κύκλωμα εφαρμογής



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας



8.Test μέθοδος

8.1Output κυματισμός & δοκιμή θορύβου

Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας. Ο θεμελιώδης κυματισμός συχνότητας μετατροπής (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η ακίδα θορύβου μετατροπής υψηλής συχνότητας (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με το εύρος ζώνης 20 MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου.

Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση στα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου. Ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει το θόρυβο κοινός-τρόπου στη μέτρηση επίσης.

Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Δ. Μια υποδοχή ελέγχων (Tektronix, P.N. 131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.



Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας















9.Physical πληροφορίες

9.1Mechanical περίληψη

Απομόνωση js150-24s12-POC ενότητας ρεύμα-συνεχών μετατροπέων παροχής ηλεκτρικού ρεύματος σιδηροδρόμων υψηλής αποδοτικότητας











Σημειώσεις:

1. Οι καρφίτσες 3 είναι» (1.02mm) dia 0.040.

2. Όλες οι άλλες καρφίτσες είναι» (1.52mm) dia 0.060.

3. Ανοχές: x.xx±0.02 μέσα. (x.x±0.5mm)

                       x.xxx±0.010 μέσα. (x.xx±0.25mm)



προσδιορισμοί 9.2Pin

Καρφώστε το αριθ. Όνομα Λειτουργία
1 Vin (+) Θετική τάση εισαγωγής
2 Vin (+) Θετική τάση εισαγωγής
3 Επιτρέψτε Η εισαγωγή TTL για να κλείσει το μετατροπέα ΕΠΆΝΩ και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
4 Vin (-) Αρνητική τάση εισαγωγής
5 Vin (-) Αρνητική τάση εισαγωγής
6 Vout (-) Αρνητική τάση παραγωγής
7 Vout (+) Θετική τάση παραγωγής
8 Περιποίηση Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής.
