Ιατρικά παροχή ηλεκτρικού ρεύματος/συνεχές ρεύμα προσαρμοστών δύναμης 100W 24Volt/6.4A MDA100-220S24

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Enargy
Αριθμό μοντέλου:	MDA100-220S24

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	Negotiation
Χρόνος παράδοσης:	1-8 εβδομάδες
Όροι πληρωμής:	διαπραγμάτευση
Δυνατότητα προσφοράς:	1000pcs/week

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υψηλό φως:	ιατρικός προσαρμοστής δύναμης

Ιατρικά παροχή ηλεκτρικού ρεύματος/συνεχές ρεύμα προσαρμοστών δύναμης 100W 24Volt/6.4A MDA100-220S24

Κύρια χαρακτηριστικά

Σειρά εισαγωγής εναλλασσόμενου ρεύματος: 100~240Vac

Τριπλά αποτελέσματα: 24V/4.2A

160W μέγιστη δύναμη

Υψηλή αποδοτικότητα: 85%

Κανονισμός γραμμών: ≤±1%

Κανονισμός φορτίων: ≤±2%

Χαμηλός: ≤200mV

βραχυκυκλώστε την προστασία

Παραγωγή πέρα από την τρέχουσα προστασία

Παραγωγή πέρα από την προστασία τάσης

Πέρα από την προστασία θερμοκρασίας

Φυσικός δροσερός

RoHS υποχωρητικό

Iec60601-1 3$ος υποχωρητικός

Φλόγα-flame-retarded UL94V-0 εκτίμηση

Επισκόπηση προϊόντων

Αυτή η χρήση μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης,
τεχνολογίες ελέγχου και συσκευασίας για να παρέχει
απόδοση, ευελιξία, αξιοπιστία και αποτελεσματικότητα δαπανών
ένα ώριμο τμήμα δύναμης. Μετατροπή υψηλής συχνότητας
παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και υψηλός
αποδοτικότητα.

Χαρακτηριστικά εισαγωγής

Παράμετρος	Λ.	Typ	Max	Μονάδες	Σημειώσεις
Εκτιμημένη τάση εισαγωγής	100	220	240	Vac
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος	90		264	Vac
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος		50/60		Hz
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος	47		63	Hz
Μέγιστο ρεύμα εισαγωγής			2	Α	Ελάχιστη τάση εισαγωγής, πλήρες φορτίο
Ρεύμα εισροής εισαγωγής			60	Α	240Vacinput τάση, 25℃, πρώτη έναρξη
Αποδοτικότητα		85		%	Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο
Ο παράγοντας δύναμης		92		PF

Χαρακτηριστικά παραγωγής

Παράμετρος		Λ.	Typ	Max	Μονάδες	Σημειώσεις
Σειρά τάσης παραγωγής		23.53	24.30	24.48	Vdc
Σειρά ρευμάτων παραγωγής		0		4.5	Α	240Vac εισαγωγή Μέγιστο current6.87A/1s, restoe2.5A/5s
Κανονισμός γραμμών				±1	%
Κανονισμός φορτίων				±2	%
Κανονισμός θερμοκρασίας			±0.002		%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Κυματισμός & θόρυβος				200	MV	Εκτιμημένη εισαγωγή, πλήρες φορτίο, 20 MHZ εύρος ζώνης
Δυναμική απάντηση	Απόκλιση			±5	%	25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 1A/us
Δυναμική απάντηση	Τακτοποίηση χρόνος			500	εμείς	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος ανόδου				50	κα	Πλήρες φορτίο, 10%~90% Vout
Διεγερτικός χρόνος καθυστέρησης				3	s	220Vac, πλήρες φορτίο
Η τάση παραγωγής υπερανυψώνει				±5	%
Ικανότητα παραγωγής			2200		µF

Χαρακτηριστικά προστασίας

Παράμετρος	Λ.	Typ	Max	Μονάδες	Σημειώσεις
Παραγωγή πέρα από την τάση προστασία	26		30	Vdc	Λόξιγκας
Παραγωγή πέρα από την προστασία φορτίων	7		10	Α	Λόξιγκας
Προστασία βραχυκυκλώματος			10	mΩ	Λόξιγκας

Γενικά χαρακτηριστικά

100W ρεύμα-ΣΥΝΕΧΗΣ μετατροπέας

Παράμετρος

Λ.	Typ	Max	Μονάδες	Σημειώσεις
MTBF	250			KHrs	Εκτιμημένη εισαγωγή, πλήρες φορτίο, 25℃
Βάρος			500	γ

Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Typ	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	0		+40	℃
Θερμοκρασία αποθήκευσης	-40		+55	℃
Σχετική υγρασία	20		90	%
Υγρασία αποθήκευσης	10		95	%
Ύψος			3000	μ
Ατμοσφαιρική πίεση	70		106	PA

Χαρακτηριστικά ασφάλειας

Παράμετρος

Λ.

Typ

Max

Μονάδες

Σημειώσεις

Απομόνωση

τάση

Εισαγωγή

παραγωγή

4000

Vac

5mA/1min, καμία να σχηματίσει τόξο και διακοπή

Απομόνωση

αντίσταση

Εισαγωγή

παραγωγή

MΩ

500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90%

Χαρακτηριστικά EMC

Στοιχείο		Πρότυπα	Όροι	Σημειώσεις
CE		EN55022	Κατηγορία Ψ	Δοκιμή συστημάτων περασμάτων
ΕΠΑΝ		EN55022	Κατηγορία Ψ	Δοκιμή συστημάτων περασμάτων
Αρμονικός		En61000-3-2	Λαμπτήρες τύπων Γ απαιτήσεις	Κριτήριο Β
Διακυμάνσεις τάσης και τρεμούλιασμα		En61000-3	Εξοπλισμοί κατηγορίας Α απαιτήσεις	Κριτήριο Β
Κύμα		En61000-4-5	Διαφορικός τρόπος ±2KV, κοινό mode±4KV	Κριτήριο Β
ΕΜΒΥΘΙΣΗ		EN61000-4-11 EN55024	Εμβύθιση τάσης 0%Ut, 10ms	Κριτήριο Β, δοκιμή στη φάση 0, 90, 180 και 270
			Εμβύθιση τάσης 40%Ut, 20ms
			Εμβύθιση τάσης 70%Ut, 50ms
ESD	Αέρας	En61000-4-2	±8KV	Κριτήριο Β

100W ρεύμα-ΣΥΝΕΧΗΣ μετατροπέας

	απαλλαγή
	Επαφή απαλλαγή	En61000-4-2	±4KV	Κριτήριο Β
Πυρκαγιάς		UL94-V0
Βαθμός στεγανοποίησης		IP2X

Σημειώσεις:

Κριτήριο Α: Κανονική απόδοση κατά τη διάρκεια και μετά από της δοκιμής.

Κριτήριο Β: Η χαμηλής τάσης προστασία ή η αναστοιχειοθέτηση δεν επιτρέπεται. Η προσωρινή διακύμανση τάσης παραγωγής παύει αφότου παύουν οι διαταραχές, και από τις οποίες το EUT ανακτεί την κανονική απόδοσή του αυτόματα. Κατά τη διάρκεια της δοκιμής συστημάτων, η διακύμανση ή η αναστοιχειοθέτηση τάσης παραγωγής δεν επιτρέπεται επίσης.

Κριτήριο Γ: Η προσωρινή απώλεια παραγωγής επιτρέπεται, αλλά το υλικό δεν μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του αυτόματα ή την επέμβαση χειριστών.

Κριτήριο Ρ: Η απώλεια παραγωγής που δεν είναι ανακτήσιμη επιτρέπεται. Το αρχικό προστατευτικό συστατικό (θρυαλλίδα) μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του μετά από αντικαθιστά το χαλασμένο συστατικό.

Περιβαλλοντικά προσόντα

Παράμετρος	Σημειώσεις
Δόνηση	Φάσμα συχνότητας: 5-20Hz, +3dB/otc 20-80Hz, 0.04g2/Hz 80-500Hz, -3dB/ot γ X.Y.Z άξονες, 30min/axis Συχνότητα σκουπισμάτων: φάσμα συχνότητας: 5-55Hz εύρος: 0.35mm σκούπισμα κύκλος συχνότητας: 5min X.Y.Z άξονες, 30min/axis
Μηχανικός κλονισμός	Κύμα μισό-ημιτόνου, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
Κρύο (σε λειτουργία)	Iec60068-2-1 αγγελία
Υγρή θερμότητα	Iec60068-2-67 Κύπρος
Ανακύκλωση θερμοκρασίας	0°C σε 40°C, κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Δοκιμή ζωής	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Δυνατότητα ύλης συγκολλήσεως	Iec60068-2-20

Συμμόρφωση προτύπων

Πρότυπα	Σημειώσεις
UL/cUL60950
EN60950
GB4943
IEC 695-2-2	Δοκιμή φλογών βελόνων, δοκιμή την σε ολόκληρη συνέλευση, board&plastic συστατικά UL94V-0 υποχωρητικός
IEC 61000-4-2

Φυσικές πληροφορίες

Length×width×heigth: 167.0×65.0×39.0 (χιλ.) 6.57×2.56×1.54 (μέσα)

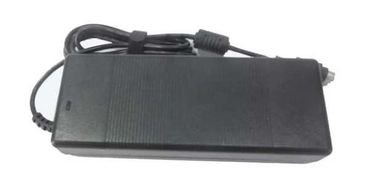

Ιατρικά παροχή ηλεκτρικού ρεύματος/συνεχές ρεύμα προσαρμοστών δύναμης 100W 24Volt/6.4A MDA100-220S24 0

Προσδιορισμοί συνδετήρων

Στοιχείο	Καρφίτσα	Λειτουργία	Σημειώσεις
Εισαγωγή εναλλασσόμενου ρεύματος	1	Ν	Επίπεδα πόδια γραμμών εναλλασσόμενου ρεύματος
Εισαγωγή εναλλασσόμενου ρεύματος	2	Λ	Επίπεδα πόδια γραμμών εναλλασσόμενου ρεύματος
ΣΥΝΕΧΗΣ παραγωγή	P1	Παραγωγή +
	P2	Παραγωγή +
	P3	Παραγωγή -
	P4	Παραγωγή -
