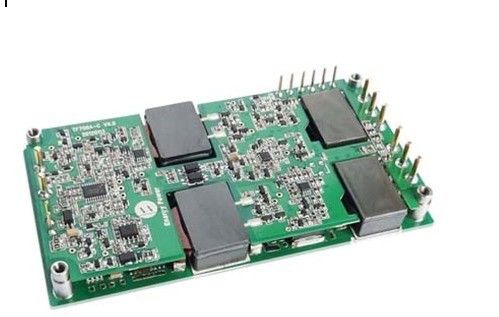

Βιομηχανική παραγωγή 28V/25A tf700-48s28-NOC παροχής ηλεκτρικού ρεύματος 700W
Κύρια χαρακτηριστικά
Δύναμη παραγωγής: 700W
Ευρεία σειρά εισαγωγής: 36-72VDC
Υψηλή αποδοτικότητα μετατροπής: Μέχρι 93%
Κανονισμός γραμμών σε ±1%
Κανονισμός φορτίων σε ±1%
Σταθερή λειτουργούσα συχνότητα
Τάση απομόνωσης: 1,500V
Επιτρέψτε (το On/Off) έλεγχο
Προστασία υπερφόρτωσης παραγωγής
Προστασία τάσης παραγωγής πέρα
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Προστασία πέρα-θερμοκρασίας
Ανταπεργία κάτω από-τάσης εισαγωγής
Φλόγα-flame-retarded UL94V-0 εκτίμηση
Επισκόπηση προϊόντων
Η χρήση αυτών των ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα προώθησε την επεξεργασία δύναμης, τον έλεγχο και τις τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
·Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων.
Χαρακτηριστικά εισαγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Σειρά τάσης εισαγωγής
|
36
|
48
|
72
|
Vdc
|
Συνεχής
|
|
Μέγιστο ρεύμα εισαγωγής
|
|
|
24
|
Α
|
Πλήρες φορτίο, ελάχιστη εισαγωγή
|
|
Εφεδρικό ρεύμα εισαγωγής
|
|
|
0.2
|
Α
|
Κανένα φορτίο
|
|
Αποδοτικότητα
|
92
|
|
|
%
|
|
|
Συστήστε την εξωτερική ικανότητα εισαγωγής
|
470
|
|
|
uF
|
ESR 0.1-0.2R
|
Χαρακτηριστικά παραγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Σειρά τάσης παραγωγής
|
27.72
|
28.00
|
28.28
|
Vdc
|
|
|
Σειρά ρευμάτων παραγωγής
|
0
|
|
25
|
Α
|
|
|
Κανονισμός γραμμών
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Κανονισμός φορτίων
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Γενική τάση παραγωγής
|
|
|
±1
|
%
|
Vin=36~72V, Io=0~23A
|
|
Θόρυβος (κορυφής-σε-κορυφή)
|
|
120
|
250
|
MV
|
20 εύρος ζώνης MHZ. η παραγωγή με 10uF τον ηλεκτρολυτικό πυκνωτή και τον κεραμικό πυκνωτή 0.1uF στο σύνολο εκτίμησε το ρεύμα.
|
|
Μέγιστη παραγωγή ΚΑΠ.
|
1000
|
3300
|
6000
|
μF
|
2000uF συστήνουν όταν ta≤-5℃
|
|
Περιποίηση τάσης παραγωγής
|
22
|
|
32
|
Vdc
|
Ονομαστική εισαγωγή πλήρες φορτίο 25°C
|
Χαρακτηριστικά δυναμικής απάντησης
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Αλλαγή στο ρεύμα παραγωγής
(di/dt= 0.1A/us)
|
|
|
850
|
MV
|
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax ή 50% 75% 50% Iout ανώτατο
|
|
Εγκαθιστώντας χρόνος
|
|
400
|
|
εμείς
|
Σε μέσα 1% Vout nom.
|
|
Η τάση παραγωγής υπερανυψώνει
|
|
|
5
|
%
|
|
Λειτουργικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Συχνότητα μετατροπής
|
240
|
255
|
270
|
KHz
|
|
|
Περιποίηση τάσης παραγωγής
|
|
|
32
|
Vdc
|
Περιποίηση επάνω, καρφίτσα περιποίησης (+) Vout.
|
|
22
|
|
|
Vdc
|
Περιποίηση κάτω, καρφίτσα περιποίησης (-) Vout.
|
|
Επιτρέψτε το ρεύμα πηγής
|
|
|
5
|
μΑ
|
|
|
Επιτρέψτε (on-off έλεγχος) τη θετική λογική
|
3.5
|
|
15
|
Vdc
|
-έλεγχος, λογική υψηλή ή που επιπλέει
|
|
-0.3
|
|
1.5
|
Vdc
|
Από-έλεγχος, λογική χαμηλή
|
|
Παροχή βοηθητικού ηλεκτρικού ρεύματος
|
8
|
|
15
|
Vdc
|
Συνεχής πηγή current≤25mA
|
|
Ανίχνευση θέσης εργασίας
(IOG)
|
|
|
|
|
Χαμηλή σύνθετη αντίσταση όταν η ενότητα είναι εντάξει, υψηλή σύνθετη αντίσταση όταν απέτυχε η ενότητα
|
|
Ανταπεργία κάτω από-τάσης
|
32.0
|
|
35.9
|
Vdc
|
Διεγερτικό κατώτατο όριο
|
|
31.0
|
|
35.0
|
Vdc
|
Κλείσιμο - το κατώτατο όριο
|
|
Προστασία υπερφόρτωσης
|
110
|
125
|
150
|
%
|
Τρέχων-τρόπος, σφυγμός από το σφυγμό τρέχον κατώτατο όριο ορίου, (φορτίο %Rated)
|
|
Over-voltage παραγωγής
προστασία
|
33
|
|
36
|
Vdc
|
Τρόπος λόξιγκα, αυτόματη αποκατάσταση
|
|
Προστασία πέρα-θερμοκρασίας
|
100
|
105
|
110
|
℃
|
Αυτόματος-αποκατάσταση, θερμοκρασία Basepalte
|
|
|
10
|
|
℃
|
Υστέρηση
|
Χαρακτηριστικά απομόνωσης
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Τάση απομόνωσης
|
1500
|
|
|
Vdc
|
Εισαγωγή στην παραγωγή, διαρροή current≤1mA
|
|
1000
|
|
|
Vdc
|
Εισαγωγή στο πιάτο βάσεων, διαρροή current≤1mA
|
|
500
|
|
|
Vdc
|
Παραγωγή στο πιάτο βάσεων, διαρροή current≤1mA
|
|
Αντίσταση απομόνωσης
|
10
|
|
|
MΩ
|
Σε 500VDC για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90%
|
|
Ικανότητα απομόνωσης
|
|
1000
|
|
pF
|
|
Γενικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Βάρος
|
|
|
200
|
γ
|
|
|
MTBF
|
250.000
|
|
|
Ώρες
|
|
Περιβαλλοντικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Λειτουργούσα θερμοκρασία
|
-40
|
|
85
|
℃
|
Εκτεταμένος, θερμοκρασία βάσεων palte
|
|
Θερμοκρασία αποθήκευσης
|
-55
|
|
115
|
℃
|
Περιβαλλοντικός
|
|
Υγρασία
|
20
|
|
90
|
%R.H.
|
|
Μηχανική περίληψη
Προσδιορισμοί καρφιτσών
|
Καρφώστε το αριθ.
|
Όνομα
|
Λειτουργία
|
|
1
|
Vin (-)
|
Αρνητική τάση εισαγωγής
|
|
2
|
Vin (+)
|
Θετική τάση εισαγωγής
|
|
3
|
ON/OFF-
|
Αρνητικός επιτρέψτε τον έλεγχο
|
|
4
|
ON/OFF+
|
Το θετικό επιτρέπει τον έλεγχο
|
|
5
|
Vout+
|
Θετική τάση παραγωγής
|
|
6
|
Vout-
|
Αρνητική τάση παραγωγής
|
|
7
|
Το s
|
Αρνητική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (-) πρέπει να συνδέσει με Vout (-)
|
|
8
|
S+
|
Θετική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (+) πρέπει να συνδέσει με Vout (+)
|
|
9
|
ΠΕΡΙΠΟΙΗΣΗ
|
Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής.
|
|
10
|
PC
|
Τρέχουσα διανομή
|
|
11
|
IOG
|
Ανίχνευση θέσης εργασίας
|
|
12
|
AUX
|
Παροχή βοηθητικού ηλεκτρικού ρεύματος
|
