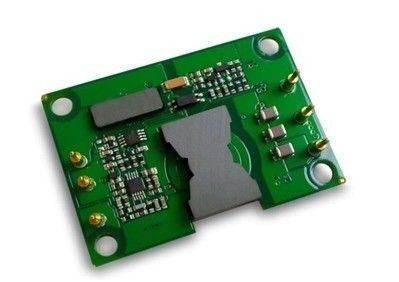

Βιομηχανική παραγωγή 5V/10A xd50-24s5-POCW παροχής ηλεκτρικού ρεύματος 50W
Κύρια χαρακτηριστικά
Δύναμη παραγωγής: 50W
Ευρεία σειρά εισαγωγής: 20-60VDC
Υψηλή αποδοτικότητα μετατροπής: Μέχρι 88%
Κανονισμός γραμμών σε ±1%
Κανονισμός φορτίων σε ±1%
Σταθερή λειτουργούσα συχνότητα
Τάση απομόνωσης: 1500V
Επιτρέψτε (το On/Off) έλεγχο
Προστασία υπερφόρτωσης παραγωγής
Παραγωγή - προστασία τάσης
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Ανταπεργία κάτω από-τάσης εισαγωγής
Περιποίηση τάσης παραγωγής: 8~+10% Vout
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής και της περιβαλλοντικής θερμοκρασίας, με την επιφύλαξη τυχόν διφορετικής ρύθμισης.
Απόλυτες μέγιστες εκτιμήσεις
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Τάση εισαγωγής |
|
|
65 |
Vdc |
Συνεχής, μη-λειτουργία |
|
|
60 |
Vdc |
Συνεχής, λειτουργία |
|
|
|
65 |
Vdc |
Λειτουργούσα παροδική προστασία,<100ms> |
|
Τάση απομόνωσης |
|
|
2000 |
Vdc |
Εισαγωγή στην παραγωγή |
Λειτουργούσα θερμοκρασία |
-40 |
|
100 |
℃ |
Θερμοκρασία PCB |
Θερμοκρασία αποθήκευσης |
-55 |
|
115 |
℃ |
Περιβαλλοντική θερμοκρασία, |
Επιτρέψτε – τάση Vin |
-2 |
|
15 |
Vdc |
|
Εισάγετε τα χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Σειρά τάσης εισαγωγής |
20 |
24 |
60 |
Vdc |
Συνεχής |
Ανταπεργία κάτω από-τάσης |
19.0 |
19.5 |
19.9 |
Vdc |
Διεγερτικό κατώτατο όριο |
18.0 |
18.5 |
19.0 |
Vdc |
Κλείσιμο - το κατώτατο όριο |
|
Μέγιστο ρεύμα εισαγωγής |
|
|
3.5 |
Α |
Πλήρες φορτίο, ελάχιστη εισαγωγή |
Αποδοτικότητα |
|
88 |
|
% |
|
Διασκεδασμός |
|
2 |
6 |
W |
Κανένα φορτίο |
Συστήστε την εξωτερική ικανότητα εισαγωγής |
|
100 |
|
uF |
Χαρακτηριστικό ESR 0.1-0.2W |
Χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Καθορισμένο σημείο τάσης παραγωγής |
4.95 |
5.00 |
5.05 |
Vdc |
Ονομαστική εισαγωγή Κανένα φορτίο |
Σειρά τάσης παραγωγής |
4.90 |
5.00 |
5.10 |
Vdc |
|
Σειρά ρευμάτων παραγωγής |
0 |
|
10 |
Α |
Υπό τον όρο θερμικό |
Κανονισμός γραμμών |
|
±0.2 |
±1 |
% |
Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο |
Κανονισμός φορτίων |
|
±0.2 |
±1 |
% |
Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή |
Κανονισμός θερμοκρασίας |
|
|
±0.02 |
%/°C |
Πέρα από τη λειτουργούσα σειρά θερμοκρασίας |
Τρέχον όριο |
|
12.5 |
|
Α |
Τάση 90% παραγωγής ονομαστικού |
Ρεύμα βραχυκυκλώματος |
|
10 |
20 |
Α |
Τάση παραγωγής <250 mV=""> |
Κυματισμός (RMS) |
|
15 |
|
MV |
20 εύρος ζώνης MHZ. |
Θόρυβος (κορυφής-σε-κορυφή) |
|
75 |
|
MV |
|
Μέγιστη παραγωγή ΚΑΠ. |
|
|
4000 |
μF |
|
Χαρακτηριστικά δυναμικής απάντησης
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/us) |
|
250 |
|
MV |
50% 75% 50% Iout ανώτατο |
Αλλαγή στο ρεύμα παραγωγής (di/dt= 2.5A/us) |
|
250 |
|
MV |
50% 75% 50% Iout ανώτατο |
Εγκαθιστώντας χρόνος |
|
|
300 |
εμείς |
Σε μέσα 1% Vout nom. |
Διεγερτικός χρόνος καθυστέρησης |
|
5 |
|
κα |
Πλήρες φορτίο Vin toVout=90% nom. |
Η τάση παραγωγής υπερανυψώνει |
|
|
5 |
% |
|
Λειτουργικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Συχνότητα μετατροπής |
180 |
200 |
230 |
KHz |
|
Περιποίηση τάσης παραγωγής |
|
|
10 |
% |
Περιποίηση επάνω, |
|
|
8 |
% |
Περιποίηση κάτω |
|
Επιτρέψτε το ρεύμα πηγής |
|
|
1 |
μΑ |
|
Επιτρέψτε (on-off έλεγχος) τη θετική λογική |
1 |
|
15 |
Vdc |
-έλεγχος, λογική υψηλή ή που επιπλέει |
-0.5 |
|
0.3 |
Vdc |
Από-έλεγχος, λογική χαμηλή |
|
Προστασία βραχυκυκλώματος |
|
|
65 |
mΩ |
Τύπος: Τρόπος λόξιγκα, αυτόματη αποκατάσταση, αντίσταση βραχυκυκλώματος |
Προστασία υπερφόρτωσης παραγωγής |
110 |
|
|
% |
|
Παραγωγή - προστασία τάσης
|
110 |
|
130 |
% |
Κανένα φορτίο |
Χαρακτηριστικά απομόνωσης
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Τάση απομόνωσης |
1.500 |
|
|
Vdc |
Εισαγωγή στην παραγωγή |
Αντίσταση απομόνωσης |
100 |
|
|
MΩ |
Σε 500VDC για να το εξετάσει όταν η ατμοσφαιρικές πίεση και η ΔΕΞΙΆ είναι 90% |
Ικανότητα απομόνωσης |
|
1000 |
|
pF |
|
Γενικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Βάρος |
|
25 |
|
γ |
|
MTBF |
1 |
|
|
MHrs |
TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA |
Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
-40 |
|
100 |
℃ |
Εκτεταμένος, θερμοκρασία PCB βάσεων |
Θερμοκρασία αποθήκευσης |
-55 |
|
115 |
℃ |
Περιβαλλοντικός |
Υγρασία |
20 |
|
95 |
%R.H. |
Σχετική υγρασία, μη - που συμπυκνώνει |
Συμμόρφωση προτύπων
Παράμετρος |
Σημειώσεις |
Mil-STD-704 |
|
Mil-STD-1399 |
|
Mil-STD-810 |
|
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
Χαρακτηριστικές κύμα και καμπύλες
Figure1 αποδοτικότητα ΕΝΑΝΤΙΟΝ του ρεύματος παραγωγής, Ta=25℃
Figure2 διασκεδασμός δύναμης ΕΝΑΝΤΙΟΝ του ρεύματος παραγωγής, Ta= 25℃
Figure3 η derating καμπύλη δύναμης παραγωγής, εκτίμησε την εισαγωγή, αέρας που ρέει πέρα από το μετατροπέα από pin1 pin3
Figure4 η παραγωγή
Figure5 η θερμική εικόνα, εκτίμησε Vin, ροή αέρα πέρα από το μετατροπέα από pin1 pin3, 200LFM, 25℃, πλήρες φορτίο
Figure6 η θερμική εικόνα, εκτίμησε Vin, ροή αέρα πέρα από το μετατροπέα από την εισαγωγή στην παραγωγή, 200LFM, 25℃, πλήρες φορτίο
Figure7 ξεκίνημα τάσης παραγωγής, πλήρες φορτίο, 10ms/div, Ch1: Vout (2V/div), Ch2: ON/OFF εισαγωγή (200mV/div)
Figure8 κλείσιμο τάσης παραγωγής, πλήρες φορτίο, 10ms/div, Ch1: Vout (2V/div), Ch2: ON/OFF εισαγωγή (200mV/div)
Figure9 η δυναμική απάντηση για το βήμα φορτίων 25% (50%~75%~50%) και 0.1A/us γυρίζουν το ποσοστό
Figure10 η δυναμική απάντηση για το βήμα φορτίων 25% (50%~75%~50%) και 2.5A/us γυρίζουν το ποσοστό
Μηχανική περίληψη
Σημειώσεις:
1. Όλες οι καρφίτσες είναι» (1.02mm) dia 0.040. με» (1.65mm) το dia 0.065. ώμοι απόκλισης.
2. Ανοχές: x.xx ±0.02 μέσα. (x.x ±0.5mm)
x.xxx ±0.010 μέσα. (x.xx ±0.25mm)
Προσδιορισμοί καρφιτσών
Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
1 |
Επιτρέψτε |
Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε. |
2 |
Vin (-) |
Αρνητική τάση εισαγωγής |
3 |
Vin (+) |
Θετική τάση εισαγωγής |
4 |
Vout (+) |
Θετική τάση παραγωγής |
5 |
Vout (-) |
Αρνητική τάση παραγωγής |
6 |
Περιποίηση |
Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής. |
