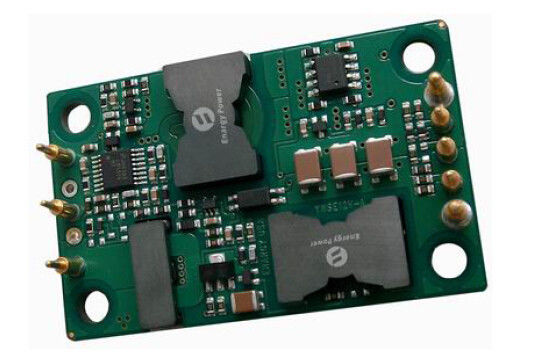

Ενιαία παραγωγή ανεφοδιασμού στρατιωτικής δύναμης

Ρεύμα-συνεχές ρεύμα παραγωγή 12V yn100-48s12-POC μετατροπέων 100W

Χαρακτηριστικά γνωρίσματα

Δύναμη παραγωγής: 100W

Ευρεία σειρά εισαγωγής: 36-72VDC

Υψηλή αποδοτικότητα μετατροπής: Μέχρι 93%

Κανονισμός γραμμών σε ±0.5%

Κανονισμός φορτίων σε ±0.5%

Σταθερή λειτουργούσα συχνότητα

Τάση απομόνωσης: 1,500V

Επιτρέψτε (το On/Off) έλεγχο

Προστασία υπερφόρτωσης παραγωγής

Προστασία βραχυκυκλώματος τρόπου λόξιγκα

Προστασία πέρα-θερμοκρασίας

Ανταπεργία κάτω από-τάσης εισαγωγής

Περιποίηση τάσης παραγωγής: ±10% Vout

Συσκευασία: Ανοικτό πλαίσιο

Τούβλο τετάρτων: 2.2×1.37×0.42in

55.9×34.8×10.7mm

Επισκόπηση προϊόντων

Αυτοί προηγμένη χρήση δύναμη ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα

τεχνολογίες επεξεργασίας, ελέγχου και συσκευασίας που παρέχουν

η απόδοση, η ευελιξία, η αξιοπιστία και αποτελεσματικότητα δαπανών

από ένα ώριμο τμήμα δύναμης. Ενεργός σφιγκτήρας υψηλής συχνότητας

η μετατροπή παρέχει στην πυκνότητα υψηλής δύναμης χαμηλού θορύβου και

υψηλή αποδοτικότητα.

Εισαγωγή προϊόντος

Η σειρά YN100 είναι ένας ανεξάρτητα ρυθμισμένος ενιαίος μετατροπέας παραγωγής που χρησιμοποιεί το μέγεθος συσκευασίας τούβλου τετάρτων βιομηχανικά τυποποιημένων. Η πολύ υψηλή αποδοτικότητα είναι ένα αποτέλεσμα της κατοχυρωμένης με δίπλωμα ευρεσιτεχνίας CORP τοπολογίας ENARGY που χρησιμοποιεί τη σύγχρονη διόρθωση και ένα καινοτόμο σχέδιο κατασκευής για να ελαχιστοποιήσει το διασκεδασμό θερμότητας και να επιτρέψει εξαιρετικά τις πυκνότητες υψηλής δύναμης. Η δύναμη που διαλύεται από το μετατροπέα είναι τόσο χαμηλή που ένα heatsink δεν απαιτείται, το οποίο κερδίζει κόστος, βάρος, ύψος, και προσπάθεια εφαρμογής. Όλα τα τμήματα δύναμης και ελέγχου τοποθετούνται στο πολυστρωματικό υπόστρωμα PCB με την επιφάνεια highyield τοποθετούν την τεχνολογία, με συνέπεια ένα πιό αξιόπιστο προϊόν.

1. Ηλεκτρικά χαρακτηριστικά

Τα ηλεκτρικά χαρακτηριστικά ισχύουν πέρα από την πλήρη λειτουργούσα σειρά της τάσης εισαγωγής, του φορτίου παραγωγής (ανθεκτικών) και της θερμοκρασίας πιάτων βάσεων, με την επιφύλαξη τυχόν διφορετικής ρύθμισης. Όλες οι θερμοκρασίες αναφέρονται στη λειτουργούσα θερμοκρασία στο κέντρο του πιάτου βάσεων.

1.1 απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση εισαγωγής				78	Συνεχής, μη-λειτουργία
				75	Συνεχής, λειτουργία
				78	Λειτουργούσα παροδική προστασία
Τάση απομόνωσης				2000	Έξω Βασική μόνωση, ρύπανση Βαθμός 2
Λειτουργούσα θερμοκρασία	-55			100	Μ-βαθμός
Θερμοκρασία αποθήκευσης	-65			125	Μ-βαθμός
Επιτρέψτε – τάση Vin	-0.8			10

1.2 εισαγμένα χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα τάση εισαγωγής	36	48	72	Vdc	Συνεχής
Το κύμα εισαγωγής αντιστέκεται			78	Vdc	<100ms>
Ανταπεργία κάτω από-τάσης		35.5	35.8	Vdc	Διεγερτικό κατώτατο όριο
	32.5	34.0		Vdc	Κλείσιμο - το κατώτατο όριο
Μέγιστο ρεύμα εισαγωγής			3.3	Α	Πλήρες φορτίο Ελάχιστη Vdc εισαγωγή
Αποδοτικότητα		92		%	Σχήματα 1-2
Διασκεδασμός, εφεδρικός		7	11	W	Κανένα φορτίο
Τα άτομα με ειδικές ανάγκες εισάγουν το ρεύμα			10	μΑ	Επιτρέψτε την καρφίτσα χαμηλή
Συστήστε την εξωτερική εισαγωγή Ικανότητα		100		uF	Χαρακτηριστικό ESR 0.1-0.2W, βλέπει το σχήμα 4

1.3 χαρακτηριστικά παραγωγής

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Καθορισμένο σημείο τάσης παραγωγής	11.88	12	12.12	Β	Ονομαστική εισαγωγή Κανένα φορτίο 25℃
Σειρά ρευμάτων παραγωγής	0		8.33	Α	Υπό τον όρο θερμικό
Κανονισμός γραμμών		±0.05	±0.50	%	Χαμηλή γραμμή στην υψηλή γραμμή πλήρες φορτίο
Κανονισμός φορτίων		±0.09	±1.0	%	Κανένα φορτίο στο πλήρες φορτίο ονομαστική εισαγωγή
Κανονισμός θερμοκρασίας		±0.002	±0.005	%/°C	Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
Τρέχον όριο	8.8	9.5	11.2	Α	Τάση 95% παραγωγής ονομαστικού
Ρεύμα βραχυκυκλώματος	0.3	9.5	10.8	Α	Τάση παραγωγής <250 mV="">
RMS			70	mVp-π	Ονομαστική εισαγωγή πλήρες φορτίο 20 MHzbandwidth το π βλέπει τα σχήματα 3 & 4
Κορυφής-σε-κορυφή			100	mVp-π
Μέγιστη παραγωγή ΚΑΠ.			4000	μF	Ονομαστική εισαγωγή πλήρες φορτίο

1.4 χαρακτηριστικά δυναμικής απάντησης

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Αλλαγή στο ρεύμα παραγωγής (di/dt= 0.1A/us)			400	MV	50% 75% 50% Iout ανώτατο Σχήμα 7
Αλλαγή στο ρεύμα παραγωγής (di/dt= 2.5A/us)			480	MV	50% 75% 50% Iout ανώτατο Σχήμα 8
Εγκαθιστώντας χρόνος		300		εμείς	Σε μέσα 1% Vout nom.
Διεγερτικός χρόνος		15		κα	Πλήρες φορτίο Nom Vout=90%. Σχήμα 5
Χρόνος πτώσης κλεισίματος		5		κα	Πλήρες φορτίο Nom Vout=10%. Σχήμα 6
Η τάση παραγωγής υπερανυψώνει			5	%	Ονομαστική εισαγωγή Πλήρες φορτίο

1.5 χαρακτηριστικά χαρακτηριστικών γνωρισμάτων

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Συχνότητα μετατροπής	200	230	260	KHz	Στάδιο κανονισμού και στάδιο απομόνωσης
Περιποίηση (Pin6)					Δείτε στο μέρος 6.3 την περιποίηση τάσης (Pin6)
Περιποίηση τάσης παραγωγής		8		%	Περιποίηση επάνω, καρφίτσα περιποίησης (-) Vout.
		8		%	Περιποίηση κάτω, καρφίτσα περιποίησης (+) Vout.
Επιτρέψτε (το ON/OFF) έλεγχο (Pin2)					Δείτε το μέρος 6.1
Επιτρέψτε την τάση Επιτρέψτε το ρεύμα πηγής			10	Vdc	Επιτρέψτε να επιπλεύσει καρφιτσών
			0.5	μΑ
Επιτρέψτε (on-off έλεγχος) Θετική λογική	2.5		10	Vdc	-έλεγχος, λογική υψηλή ή που επιπλέει
	-0.5		2.0	Vdc	Από-έλεγχος, λογική χαμηλή

1.6 χαρακτηριστικά προστασίας

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Προστασία υπερφόρτωσης	105	115	130	%	Τρέχων-τρόπος, σφυγμός από το σφυγμό ρεύμα Κατώτατο όριο ορίου, (φορτίο %Rated)
Προστασία βραχυκυκλώματος			65	mΩ	Τύπος: Τρόπος λόξιγκα, μη-που κλείνει με το μάνταλο, Αυτόματος-αποκατάσταση, κατώτατο όριο, βραχυκύκλωμα Αντίσταση
Πέρα-θερμοκρασία Προστασία		105		℃	Τύπος: Να μη-κλείσει με το μάνταλο, αυτόματος-αποκατάσταση Κατώτατο όριο, θερμοκρασία PCB
		15		℃	Υστέρηση

1.7 ασφάλεια προτύπου

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Τάση απομόνωσης	1.500			Vdc	Έξω
	1500			Vdc	Στη βάση
	500			Vdc	Έξω στη βάση
Αντίσταση απομόνωσης	10			MΩ	Σε 500VDC για να το εξετάσει όταν ατμοσφαιρικός η πίεση και η ΔΕΞΙΆ είναι 90%
Ικανότητα απομόνωσης		1000		pF

2. Περιβαλλοντικά χαρακτηριστικά

Παράμετρος	Λ.	Τύπος	Max	Μονάδες	Σημειώσεις
Λειτουργούσα θερμοκρασία	-55		+100	℃	Εκτεταμένος, θερμοκρασία PCB βάσεων
Θερμοκρασία αποθήκευσης	-65		+125	℃	Περιβαλλοντικός
Συντελεστής θερμοκρασίας			±0.02	%/℃
Υγρασία	20		95	%R.H.	Σχετική υγρασία, μη - που συμπυκνώνει
Βάρος		1.4(40)		Oz (ζ)	Ανοικτό πλαίσιο
(Που υπολογίζεται MTBF)	1			MHrs	TR-nwt-000332 φορτίο 80%, 300LFM, 40℃ TA

3. ΣΥΜΜΟΡΦΩΣΗ ΠΡΟΤΥΠΩΝ

Παράμετρος	Σημειώσεις
UL/cUl60950	Αρχείο # E194341, βασικοί μόνωση & βαθμός 2 ρύπανσης
EN60950	Επικυρωμένος από TUV
72/23/EEC
93/68/EEC
Δοκιμή φλογών βελόνων (IEC 695-2-2)	δοκιμή την σε ολόκληρη συνέλευση πίνακας & πλαστικά συστατικά UL94V-0 υποχωρητικοί
IEC 61000-4-2	Δοκιμή ESD, 8kV - NP, 15kV αέρας - NP (κανονική απόδοση)
GR-1089-ΠΥΡΗΝΑΣ	Παράγραφος 7 - ηλεκτρική ασφάλεια, παράγραφος 9 - που συνδέει/που στηρίζει
Telcordia (πυρήνας κουδουνιών) GR-513

·Μια εξωτερική θρυαλλίδα εισαγωγής πρέπει πάντα να χρησιμοποιηθεί για να καλύψει αυτές τις απαιτήσεις ασφάλειας. Επαφή δικοί μας για την επίσημη ασφάλεια

τα πιστοποιητικά στις νέες απελευθερώσεις ή μεταφορτώνουν από τον ιστοχώρο εταιρίας ENARGY.

4. ΔΟΚΙΜΗ ΠΡΟΣΟΝΤΩΝ

Παράμετρος	# Μονάδες	Όροι δοκιμής
Δοκιμή ζωής	32	95% εκτίμησε Vin και το φορτίο, μονάδες το σημείο, 1000 ώρες
Δόνηση	5	10-55Hz σκούπισμα, 0.060» συνολική εξόρμηση, 1 ελάχιστο/σκούπισμα, 120 σκουπίσματα για 3 άξονας
Μηχανικός κλονισμός	5	100g ελάχιστο, 2 πτώσεις στο Χ και άξονας Υ, 1 πτώση στον άξονα ζ
Ανακύκλωση θερμοκρασίας	10	-40°C σε 100°C, temp μονάδων. κεκλιμένη ράμπα 15°C/min., 500 κύκλοι
Δύναμη/θερμική ανακύκλωση	5	Ανγμένος = λ. σε ανώτατο, Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
Περιθωριοποίηση σχεδίου	5	Tmin-10°C σε Tmax+10°C, βήματα 5°C, Vin = λ. σε ανώτατο, φορτίο 0-105%
Υγρασία	5	85°C, 85% RH, 1000 ώρες, 2 λεπτά επάνω και 6 ώρες μακριά
Solderability	15 καρφίτσες	Mil-STD-883, μέθοδος 2003

·Η εκτενής δοκιμή χαρακτηρισμού όλων των προϊόντων και των διαδικασιών παραγωγής εταιρίας ENARGY εκτελείται

εξασφαλίστε ότι παρέχουμε το γερό, αξιόπιστο προϊόν. Ελάτε σε επαφή με το εργοστάσιο για το επίσημο έγγραφο οικογενειακών προσόντων προϊόντων.

5. ΑΠΑΣΧΟΛΗΘΕΙΤΕ ΣΕ CURVE&WAVE

Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον του φορτίου

ρεύμα για την ελάχιστη, ονομαστική, και μέγιστη τάση εισαγωγής

σε 25°C.

Σχήμα 2: Διασκεδασμός ισχύος στην ονομαστική τάση παραγωγής εναντίον

ρεύμα φορτίων για την ελάχιστη, ονομαστική, και μέγιστη εισαγωγή

τάση σε 25°C.

Σχήμα 3: Κυματισμός τάσης παραγωγής στην ονομαστική τάση εισαγωγής και

εκτιμημένο ρεύμα φορτίων (20 mV/div). Ικανότητα φορτίων: 1μF

κεραμικός πυκνωτής και πυκνωτής τανταλίου 10μF. Εύρος ζώνης:

20 MHZ. Δείτε το σχήμα 13 & το μέρος 7ο.

Σχήμα 4: Διάγραμμα οργάνωσης δοκιμής που παρουσιάζει σημεία μέτρησης

για το τελικό ρεύμα κυματισμών εισαγωγής (δοκιμή 1), εισαγωγή που απεικονίζεται

Ρεύμα κυματισμών (δοκιμή 2) και κυματισμός τάσης παραγωγής

(Σχήμα 3).

Σχήμα 5: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό φορτίο) (2

ms/div). Τάση εισαγωγής προ-που εφαρμόζεται. CH 1: Vout (2V/div). CH

2: ON/OFF εισαγωγή (5V/div)

Σχήμα 6: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (2 ms/div).

CH 1: Vout (2V/div)

CH 2: ON/OFF εισαγωγή (5V/div)

Σχήμα 7: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο

τρέχων (50%-75%-50% Iout (ανώτατου) dI/dt = 0.1A/μs). Φορτίο

ΚΑΠ: 10μF, πυκνωτής και 1μF τανταλίου 100 MW ESR

κεραμικός πυκνωτής. CH 1: Vout (200mV/div), CH 2: Iout

(10A/div).

Σχήμα 8: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή στο φορτίο

ρεύμα (50%-75%-50% Iout (ανώτατου): dI/dt = 2.5A/μs). Φορτίο

ΚΑΠ: 470μF, πυκνωτής και 1μF τανταλίου 30 MW ESR

κεραμική ΚΑΠ. CH 1: Vout (200mV/div), CH 2: Iout (10A/div).

6. Περιγραφή λειτουργίας καρφιτσών

6.1 επιτρέψτε (το ON/OFF) έλεγχο (καρφίτσα 2):

Η enable καρφίτσα επιτρέπει στην ενότητα δύναμης για να αναφθεί και από ηλεκτρονικά. Η enable (On/Off) λειτουργία είναι

χρήσιμος για τη δύναμη μπαταριών, για την παλόμενη εφαρμογή δύναμης ή για τη δύναμη που τοποθετεί διαδοχικά επάνω.

Η enable καρφίτσα παραπέμπεται - Vin. Σηκώνεται εσωτερικά, έτσι καμία εξωτερική πηγή τάσης δεν απαιτείται. Ένας ανοικτός

ο διακόπτης συλλεκτών (ή ανοικτών αγωγών) συστήνεται για τον έλεγχο της Enable καρφίτσας.

Κατά τη χρησιμοποίηση της Enable καρφίτσας, σιγουρευτείτε ότι η αναφορά είναι πραγματικά - καρφίτσα Vin, όχι μπροστά από το φιλτράρισμα της EMI ή

μακρινά από τη μονάδα. Οπτικά να συνδέσουν το σήμα ελέγχου και να εντοπίσουν το opto συζευκτήρα άμεσα στην ενότητα

αποφύγετε οποιων δήποτε από αυτά τα προβλήματα. Εάν η Enable καρφίτσα δεν χρησιμοποιείται, μπορεί να αφεθεί (θετική λογική) ή να συνδεθεί με - Vin

καρφίτσα (αρνητική λογική). Λογαριάστε τις λεπτομέρειες Α πέντε πιθανά κυκλώματα για την οδήγηση της ON/OFF καρφίτσας. Το σχήμα Β είναι ένα λεπτομερές βλέμμα

τα εσωτερικά ON/OFF στοιχεία κυκλώματος.

Λογαριάστε το Α: Διάφορα κυκλώματα για την οδήγηση της ON/OFF καρφίτσας.

Σχήμα Β: Εσωτερικά ON/OFF στοιχεία κυκλώματος καρφιτσών

6.2 τηλεπισκόπηση (καρφίτσες 7 και 5):

Η τηλεπισκόπηση επιτρέπει στο μετατροπέα για να αισθανθεί

τάση παραγωγής άμεσα στό σημείο του φορτίου και έτσι

αυτόματα αντισταθμίζει τη διανομή αγωγών φορτίων &

απώλειες επαφών (σχήμα Γ). Υπάρχει ένας μόλυβδος αίσθησης για κάθε έναν

τερματικό παραγωγής, οριζόμενο +Sense και - αίσθηση. Αυτοί οι μόλυβδοι

φέρτε το πολύ χαμηλό ρεύμα έναντι των μολύβδων φορτίων.

Εσωτερικά ένας αντιστάτης συνδέεται μεταξύ του τερματικού αίσθησης και

τερματικό παραγωγής δύναμης. Εάν η μακρινή αίσθηση δεν χρησιμοποιείται,

οι μόλυβδοι αίσθησης πρέπει να είναι στην αντίστοιχη παραγωγή τους

μόλυβδοι (σχήμα Δ).

Σχήμα Γ: Μακρινή σύνδεση αίσθησης

Την η προσοχή πρέπει να ληφθεί κατά παραγωγή της παραγωγής

συνδέσεις. Εάν αποσύνδεαν τα τερματικά παραγωγής

πριν από τις γραμμές αίσθησης, το πλήρες ρεύμα φορτίων θα ρεύσει κάτω

οι γραμμές αίσθησης και βλάπτουν τους εσωτερικούς αισθαμένος αντιστάτες.

Να είστε βέβαιος να τροφοδοτήσει πάντα κάτω από το μετατροπέα πριν

παραγωγή οποιωνδήποτε συνδέσεων παραγωγής. Το μέγιστο

η τάση αποζημιώσεων για την πτώση γραμμών είναι μέχρι 0.5V

Σχήμα Δ: Η μακρινή αίσθηση δεν χρησιμοποιείται.

6.3 περιποίηση τάσης (καρφίτσα 6):

Η τάση παραγωγής μπορεί να ρυθμιστεί πάνω η κάτω με έναν εξωτερικό αντιστάτη. Υπάρχει θετικοί λογική περιποίησης και αρνητικός

λογική περιποίησης διαθέσιμη. Για τη θετική λογική, η τάση παραγωγής θα αυξηθεί όταν συνδέεται ένας εξωτερικός τακτοποιώντας αντιστάτης

μεταξύ της περιποίησης και της καρφίτσας +Vout/+Sense. Η τάση παραγωγής θα μειωθεί όταν είναι ένας εξωτερικός τακτοποιώντας αντιστάτης

συνδεμένος μεταξύ της περιποίησης και - καρφίτσα vout/-αίσθησης. Ένα πολύστροφο δοχείο περιποίησης 20Ký μπορεί επίσης να χρησιμοποιηθεί για να ρυθμίσει την τάση παραγωγής

πάνω η κάτω. (Σχήμα Ε & Φ)

Πίνακας 6.3: Λογική περιποίησης παραγωγής

Λογική περιποίησης παραγωγής:	Θετική λογική	Αρνητική λογική
	Προαιρετικός - Π	Πρότυπα
Περιποίηση-επάνω	Καρφίτσα περιποίησης σε +Sense	Καρφίτσα περιποίησης - αίσθηση
Περιποίηση-κατεβάστε	Τακτοποιήστε την καρφίτσα - αίσθηση	Τακτοποιήστε την καρφίτσα σε +Sense

Σχήμα Ε: Θετική λογική περιποίησης

Σχήμα Φ: Σύνδεση δοχείων περιποίησης

7. Βασικές λειτουργία και εφαρμογή χαρακτηριστικών γνωρισμάτων

7.1 κυματισμός παραγωγής & δοκιμή θορύβου:

Ο κυματισμός παραγωγής αποτελείται από τις θεμελιώδεις ακίδες θορύβου μετατροπής κυματισμών και υψηλής συχνότητας συχνότητας.

ο θεμελιώδης κυματισμός συχνότητας μετατροπής (ή βασικός κυματισμός) είναι στο 100KHz 1MHz στη σειρά η μετατροπή υψηλής συχνότητας

η ακίδα θορύβου (ή θόρυβος μετατροπής) είναι στα 10 MHZ στη σειρά 50MHz. Ο θόρυβος μετατροπής διευκρινίζεται κανονικά με 20

Εύρος ζώνης MHZ για να περιλάβει όλες τις σημαντικές αρμονικές για τις ακίδες θορύβου.

Ο ευκολότερος τρόπος να μετρηθεί ο κυματισμός και ο θόρυβος παραγωγής είναι να χρησιμοποιηθεί ένα δαχτυλίδι ακρών και εδάφους ελέγχων παλμογράφων που πιέζεται

άμεσα ενάντια στις καρφίτσες παραγωγής μετατροπέων δύναμης, όπως παρουσιάζεται κατωτέρω. Αυτό κάνει την πιό σύντομη πιθανή σύνδεση απέναντι

τα τερματικά παραγωγής. Ο επίγειος συνδετήρας ελέγχων παλμογράφων δεν πρέπει ποτέ να χρησιμοποιηθεί στη μέτρηση κυματισμών και θορύβου.

ο επίγειος συνδετήρας όχι μόνο θα ενεργήσει ως κεραία και επανάλειψη η ακτινοβολούσα ενέργεια υψηλής συχνότητας, αλλά θα εισαγάγει

θόρυβος κοινός-τρόπου στη μέτρηση επίσης.

Η τυποποιημένη οργάνωση δοκιμής για τον κυματισμό & τις μετρήσεις θορύβου παρουσιάζεται Figure Φ. Μια υποδοχή ελέγχων (Tektronix, P.N.

131.0258-00) χρησιμοποιείται για τις μετρήσεις για να αποβάλει την επανάλειψη θορύβου που συνδέεται με το μακρύ επίγειο συνδετήρα των ελέγχων πεδίου.

Σχήμα Φ: Κυματισμός & εξεταστικά μέσα προτύπων θορύβου.

7.2 χαρακτηριστικό κύκλωμα εφαρμογής

Σχήμα Γ: Χαρακτηριστικό κύκλωμα εφαρμογής (η αρνητική μονάδα λογικής, επέτρεψε μόνιμα).

Κυκλώματα εφαρμογής: Το σχήμα Γ παρέχει κατωτέρω ένα χαρακτηριστικό διάγραμμα κυκλωμάτων που απαριθμεί το φιλτράρισμα εισαγωγής και την τακτοποίηση τάσης.

7.3 εισαγμένο φιλτράρισμα

Ρεύμα-συνεχές ρεύμα οι μετατροπείς, από τη φύση, παράγουν σημαντικό

επίπεδα και διευθυνμένου και ακτινοβολούντος θορύβου. Υπάρχουν δύο

τύποι διευθυνμένων θορύβων: κοινοί τρόπος και διαφορικό

θόρυβος τρόπου. Ο κοινός θόρυβος τρόπου συσχετίζεται άμεσα με

η αποτελεσματική παρασιτική ικανότητα μεταξύ της δύναμης

έδαφος αγωγών και πλαισίων εισαγωγής ενότητας.

ο διαφορικός θόρυβος τρόπου είναι στους αγωγούς εισαγωγής. Είναι

συστημένος για να έχει κάποιο επίπεδο καταστολής της EMI

ενότητα δύναμης.

Ο διευθυνμένος θόρυβος στα ηλεκτροφόρα καλώδια εισαγωγής μπορεί να εμφανιστεί όπως

είτε ρεύματα θορύβου διαφορικού είτε κοινός-τρόπου.

τα απαραίτητα πρότυπα για τις διευθυνμένες εκπομπές είναι EN55022

Κατηγορία Α (FCC Part15). (Δείτε το σχήμα Χ)

Σχήμα Χ: Φιλτράρισμα εισαγωγής

7.4 εισαγμένο απεικονισμένο ρεύμα κυματισμών

Ο μετατροπέας σύρει το ρεύμα από τη πηγή ισχύος εισαγωγής μόνο όταν είναι ανοικτός ο διακόπτης εισαγωγής. Αυτό δημιουργεί μια τρέχουσα ροή παλμού από την πηγή εισαγωγής. Το απεικονισμένο ρεύμα κυματισμών μετριέται ως κορυφής-σε-κορυφή ρεύμα με έναν τρέχοντα έλεγχο άνω των 0 στο εύρος ζώνης 20MHz. Το ρεύμα κυματισμών μπορεί να κατασταλθεί από ένα εξωτερικό φίλτρο Π (pi) όπως παρουσιάζεται κατωτέρω. δείτε Figure Ι.

Σχήμα Ι: Απεικονισμένο εισαγωγή ρεύμα κυματισμών

7.5 χαρακτηριστικά γνωρίσματα προστασίας

·Ανταπεργία κάτω από-τάσης εισαγωγής: Ο μετατροπέας σχεδιάζεται για να κλείσει όταν η τάση εισαγωγής είναι πάρα πολύ χαμηλή, βοηθώντας να αποφύγουν ένα πρόβλημα αστάθειας συστημάτων εισαγωγής, τα στοιχεία κυκλώματος ανταπεργίας είναι ένας συγκριτής με τη ΣΥΝΕΧΗ υστέρηση. Όταν η τάση εισαγωγής αυξάνεται, πρέπει να υπερβεί τη χαρακτηριστική διεγερτική αξία κατώτατων ορίων τάσης (που απαριθμείται στη σελίδα προδιαγραφών) προτού να ανοίξει ο μετατροπέας. Μόλις είναι ανοικτός ο μετατροπέας, η τάση εισαγωγής πρέπει να μειωθεί κάτω από τη χαρακτηριστική αξία κατώτατων ορίων τάσης διακοπών προτού να κλείσει ο μετατροπέας.

·Όριο ρευμάτων παραγωγής: Το μέγιστο τρέχον όριο παραμένει σταθερό ως πτώσεις τάσης παραγωγής. Εντούτοις, μόλις η σύνθετη αντίσταση του κοντού πέρα από την παραγωγή είναι αρκετά μικρή να κάνει την πτώση τάσης παραγωγής κάτω από τη διευκρινισμένη τάση κλεισίματος ΣΥΝΕΧΟΥΣ τρέχων-ορίου παραγωγής, ο μετατροπέας στο αόριστο κράτος προστασίας βραχυκυκλώματος τρόπου λόξιγκα μέχρι τον όρο βραχυκυκλώματος αφαιρείται. Αυτό αποτρέπει την υπερβολική θέρμανση του μετατροπέα ή του πίνακα φορτίων.

·Κλείσιμο πέρα-θερμοκρασίας: Ένας αισθητήρας θερμοκρασίας στις αισθήσεις μετατροπέων η μέση θερμοκρασία της ενότητας. Το θερμικό κύκλωμα κλεισίματος σχεδιάζεται για να κλείσει το μετατροπέα όταν φθάνει η θερμοκρασία στην αισθανμένη θέση στην αξία κλεισίματος πέρα-θερμοκρασίας. Θα επιτρέψει στο μετατροπέα για να ανοίξει πάλι πότε η θερμοκρασία της αισθανμένης θέσης μειώνεται από το ποσό της αξίας υστέρησης καινούριου ξεκινήματος κλεισίματος πέρα-θερμοκρασίας.

8. ΜΗΧΑΝΙΚΟ ΔΙΑΓΡΑΜΜΑ

ΣΗΜΕΙΩΣΕΙΣ:

1. Οι καρφίτσες 4, 8 είναι» (1.52mm) dia 0.060. με» το dia 0.085 (2.16mm). ώμοι απόκλισης.

2. Όλες οι άλλες καρφίτσες είναι» (1.02mm) dia 0.040. με» (1.65mm) το dia 0.065. ώμοι απόκλισης.

8.1 προσδιορισμοί καρφιτσών

Καρφώστε το αριθ.	Όνομα	Λειτουργία
1	Vin (+)	Θετική τάση εισαγωγής
2	Επιτρέψτε	Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε.
3	Vin (-)	Αρνητική τάση εισαγωγής
4	Vout (-)	Αρνητική τάση παραγωγής
5	Αίσθηση (-)	Αρνητική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (-) μπορεί να συνδεθεί με Vout (-) ή να αφηθεί ανοικτό.
6	Περιποίηση	Περιποίηση τάσης παραγωγής. Καρφίτσα ΠΕΡΙΠΟΙΗΣΗΣ άδειας ανοικτή για την ονομαστική τάση παραγωγής.
7	Αίσθηση (+)	Θετική μακρινή αίσθηση. Η ΑΙΣΘΗΣΗ (+) μπορεί να συνδεθεί με Vout (+) ή να αφηθεί ανοικτό.
8	Vout (+)	Θετική τάση παραγωγής
