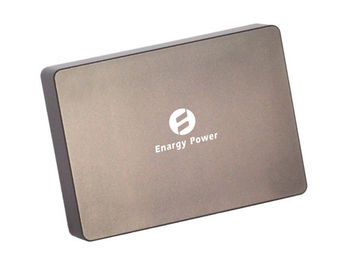

Ρεύμα-συνεχές ρεύμα παραγωγή 12V XD30-12db12-PEM μετατροπέων 50W
Χαρακτηριστικά γνωρίσματα:
Ευρεία σειρά εισαγωγής: 9 ‐ 18 Β
Δύναμη παραγωγής: 50W
Υψηλή αποδοτικότητα μετατροπής: 87%
Κανονισμός γραμμών: ±1%
Κανονισμός φορτίων: ±1%
Εισαγωγή κάτω από την κλειδαριά ‐ τάσης ‐ έξω
Παραγωγή πέρα από την τρέχουσα προστασία ‐
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Παραγωγή πέρα από την προστασία τάσης ‐
Επιτρέψτε (το On/Off) έλεγχο
Τάση απομόνωσης (εισαγωγή στην παραγωγή): 1500V
Επισκόπηση προϊόντων
Αυτοί προηγμένοι ενοτήτων μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και το κόστος effectivenessof ένα ώριμο τμήμα δύναμης. Η υψηλή συχνότητα ενεργό Clampswitching παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου αποδοτικότητα andhigh.
1. Ηλεκτρικά χαρακτηριστικά
1.1 απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Τάση εισαγωγής |
|
|
22 |
Vdc |
Συνεχής, μη-λειτουργία |
| |
|
20 |
Vdc |
Συνεχής, λειτουργία |
| |
|
22 |
Vdc |
Τάση ώθησης,<100ms>
|
| Τάση απομόνωσης |
|
|
2000 |
Vdc |
Εισαγωγή στην παραγωγή |
| Λειτουργούσα θερμοκρασία |
-55 |
|
100 |
℃ |
Λαμβάνοντας υπόψη τη θερμοκρασία PCB |
| Θερμοκρασία αποθήκευσης |
-65 |
|
115 |
℃ |
|
| Επιτρέψτε - τάση Vin |
-2 |
|
10 |
Vdc |
|
1.2 εισαγμένα χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Σειρά τάσης εισαγωγής |
9 |
12 |
18 |
Vdc |
|
| Ανταπεργία κάτω από-τάσης εισαγωγής |
|
8.5 |
8.9 |
Vdc |
Σημείο αποκατάστασης |
| 7.5 |
8.0 |
|
Vdc |
Προστατεύστε το σημείο |
| Μέγιστο ρεύμα εισαγωγής |
|
|
7 |
Α |
Vin λ., πλήρες φορτίο παραγωγής |
| Αποδοτικότητα |
|
86 |
|
% |
Εκτιμημένη εισαγωγή εκτιμημένο φορτίο |
| Διασκεδασμός, εφεδρικός |
|
|
6 |
W |
Μικρό φορτίο |
1.3 χαρακτηριστικά παραγωγής
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Καθορισμένο σημείο τάσης παραγωγής |
+11.88 |
+12.00 |
+12.12 |
Vdc |
+Vout |
Εκτιμημένη τάση εισαγωγής, μικρό φορτίο |
| -11.60 |
-12.00 |
-12.40 |
Vdc |
- Vout |
| Σειρά τάσης παραγωγής |
+11.76 |
+12.00 |
+12.24 |
Vdc |
+Vout |
|
| -11.50 |
-12.00 |
-12.50 |
Vdc |
- Vout |
|
| Σειρά ρευμάτων παραγωγής |
0.2 |
|
2.1 |
Α |
+Vout |
|
| 0.2 |
|
2.1 |
Α |
- Vout |
|
| Κανονισμός τάσης |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Κανονισμός φορτίων |
|
|
±1 |
% |
+Vout |
|
| |
|
±4 |
% |
- Vout |
|
| Over-current παραγωγής προστασία |
|
2.8 |
|
Α |
+Vout |
90% της εκτιμημένης τάσης παραγωγής |
| |
2.8 |
|
Α |
- Vout |
| Σύντομο ρεύμα Circui παραγωγής |
0 |
|
5 |
Α |
+Vout |
|
| 0 |
|
5 |
Α |
- Vout |
|
| RMS |
|
15 |
|
MV |
+Vout |
Ονομαστική εισαγωγή πλήρες φορτίο 20MHz, εύρος ζώνης |
| |
15 |
|
MV |
- Vout |
| κορυφής-σε-κορυφή |
|
50 |
|
MV |
+Vout |
| |
50 |
|
MV |
- Vout |
| Χωρητικό φορτίο από το themachine |
|
|
1800 |
μF |
+Vout |
|
| |
|
1800 |
μF |
- Vout |
|
| |
|
|
|
|
|
|
|
1.4 χαρακτηριστικά δυναμικής απάντησης
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Αλλαγή στο ρεύμα παραγωγής |
|
|
300 |
MV |
+Vout |
Φορτίο change50%~75%~50% Iout ανώτατο, di/dt= 0.1A/μS |
| |
|
300 |
MV |
- Vout |
| |
|
300 |
MV |
+Vout |
Φορτίο change50%~75%~50% Iout ανώτατο, di/dt= 0.5A/μS |
| |
|
300 |
MV |
- Vout |
| Δυναμικός χρόνος αποκατάστασης |
|
|
300 |
εμείς |
|
|
| Διεγερτικός χρόνος |
|
5 |
|
κα |
|
Έναρξη από το vin στην άνοδο vout σε 90% |
| Η διακοπή υπερανυψώνει |
|
|
5 |
% |
|
|
1.5 λειτουργικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Συχνότητα μετατροπής |
180 |
200 |
230 |
KHz |
|
| Επιτρέψτε το ρεύμα |
|
|
1 |
μΑ |
|
| Επιτρέψτε (ON/OFF) |
1 |
|
15 |
Vdc |
-έλεγχος, λογική υψηλή ή που επιπλέει |
| -0.5 |
|
0.3 |
Vdc |
Από-έλεγχος, λογική χαμηλή |
| Over-Voltage προστασία |
110 |
|
130 |
% |
Φορτίο |
| |
110 |
|
|
% |
|
| Προστασία βραχυκυκλώματος |
|
|
65 |
mΩ |
Τρόπος λόξιγκα, από την αποκατάσταση |
1.6 χαρακτηριστικά απομόνωσης
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Τάση απομόνωσης |
1500 |
|
|
Vdc |
Εισαγωγή στην παραγωγή |
| 1500 |
|
|
Vdc |
Στη βάση |
| 500 |
|
|
Vdc |
Έξω στη βάση |
| Αντίσταση απομόνωσης |
10 |
|
|
MΩ |
Σε 500Vdc για να το εξετάσει όταν ατμοσφαιρικός
η πίεση και η ΔΕΞΙΆ είναι 90%
|
| Ικανότητα απομόνωσης |
|
1000 |
|
pF |
|
2. Γενικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Βάρος |
|
68 |
|
Oz (ζ) |
|
| (Που υπολογίζεται MTBF) |
1 |
|
|
MHrs |
TR-nwt-000332 φορτίο 80%, 300LFM,
40℃ TA
|
3. Περιβαλλοντικά χαρακτηριστικά
| Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
| Λειτουργούσα θερμοκρασία |
-55 |
|
100 |
℃ |
Εκτεταμένος, θερμοκρασία PCB βάσεων |
| Θερμοκρασία αποθήκευσης |
-65 |
|
115 |
℃ |
Περιβαλλοντικός |
| Συντελεστής θερμοκρασίας |
|
|
±0.02 |
%/℃ |
|
| Υγρασία |
20 |
|
95 |
%R.H. |
|
4.Standards συμμόρφωση
| Παράμετρος |
Σημειώσεις |
| UL/cUL60950 |
|
| EN60950 |
|
| GB4943 |
|
| Δοκιμή φλογών βελόνων (IEC 695-2-2) |
|
| IEC 61000-4-2 |
|
5. ΚΥΜΑ ΕΡΓΑΣΙΑΣ
Σχήμα 1: Αποδοτικότητα στην ονομαστική τάση παραγωγής εναντίον
ρεύμα φορτίων για ελάχιστο, ονομαστικός, και το μέγιστο
τάση εισαγωγής σε 25°C.
Σχήμα 2: Αποδοτικότητα στην ονομαστική τάση παραγωγής και
60% εκτίμησε τη δύναμη εναντίον του ποσοστού ροών αέρος για τον περιβαλλοντικό αέρα
θερμοκρασίες 25°C.
Σχήμα 3: Μέγιστες derating καμπύλες δύναμης παραγωγής
vs.ambient θερμοκρασία αέρα για τα ποσοστά ροών αέρος 0
LFM μέσω 400 LFM με τον αέρα που ρέει από την καρφίτσα 1
για να καρφώσει 3 (ονομαστική τάση εισαγωγής).
Σχήμα 4: Κυματισμός τάσης παραγωγής στην ονομαστική εισαγωγή
τάση και εκτιμημένο ρεύμα φορτίων (20 mV/div). Φορτίο
ικανότητα: 0.1μF κεραμικοί πυκνωτής και 10μF
πυκνωτής τανταλίου. Εύρος ζώνης: 20 MHZ.
Σχήμα 5: Θερμική πλοκή του μετατροπέα στο σύνολο
ρεύμα φορτίων (50W) με τον αέρα 25°C που ρέει
ποσοστό 200 LFM. Ο αέρας ρέει πέρα από
μετατροπέας από την καρφίτσα 3 στην καρφίτσα 1 (ονομαστική εισαγωγή
τάση).
Σχήμα 6: Θερμική πλοκή του μετατροπέα στο σύνολο
ρεύμα φορτίων (50W) με τον αέρα 25°C που ρέει
ποσοστό 200 LFM. Ο αέρας ρέει πέρα από
μετατροπέας από την εισαγωγή στην παραγωγή (ονομαστική εισαγωγή
τάση).
Σχήμα 7: Διεγερτικός επιβάτης στο πλήρες φορτίο (ανθεκτικό
φορτίο) (10ms/div). Τάση εισαγωγής προ-που εφαρμόζεται.
Ch1: Vout (10V/div). CH 2: ON/OFF εισαγωγή (1V/div)
Ch3: ON/OFF εισαγωγή (1V/div).
Σχήμα 8: Χρόνος πτώσης κλεισίματος στο πλήρες φορτίο (10 ms/div).
Ch1: Vout1 (10V/div) Ch2: Vout2 (10V/div)
Ch3: ON/OFF εισαγωγή (1V/div).
Σχήμα 9: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου) dI/dt
= 0.5A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 100mΩ ESR
πυκνωτής και κεραμικός πυκνωτής 0.1μF. CH 1:
Vout1 (200mV/div).
Σχήμα 10: Απάντηση τάσης παραγωγής στην βήμα-αλλαγή
στο ρεύμα φορτίων (50%-75%-50% Iout (ανώτατου): dI/dt
= 0.5A/μs). Φορτίο ΚΑΠ: 10μF, ταντάλιο 30 mΩ ESR
πυκνωτής και 0.1μF κεραμική ΚΑΠ.
CH 2: Vout2 (200mV/div).
6.Physical πληροφορίες
6.1Mechanical περίληψη
Σημειώσεις:
1. Όλες οι καρφίτσες είναι (1.02mm) dia.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm
6.2 προσδιορισμοί καρφιτσών
| Καρφώστε το αριθ. |
Όνομα |
Λειτουργία |
| 1 |
Επιτρέψτε |
Η εισαγωγή TTL για να κλείσει το μετατροπέα επάνω και, παρέπεμψε σε Vin (-), με εσωτερικό σηκώστε. |
| 2 |
Vin (-) |
Αρνητική τάση εισαγωγής |
| 3 |
Vin (+) |
Θετική τάση εισαγωγής |
| 4 |
Vout (+) |
Θετική τάση παραγωγής |
| 5 |
COM |
Έδαφος |
| 6 |
Vout (-) |
Αρνητική τάση παραγωγής |
